| Номер в госреестре | 81492-21 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | INDOX |
| Изготовитель | ROS ROCA INDOX EQUIPOSE INGENIERIA, S.L., Испания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна INDOX (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении эллипсоидную форму, установленной на шасси. Внутри корпуса установлены перегородки, разделяющие ППЦ на пять изолированных секций. Внутри изолированных секций имеются волнорезы для гашения гидравлических ударов во время движения с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
ППЦ окрашена в красный цвет, на боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящий опасный груз.

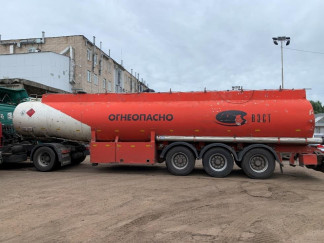

Общий вид полуприцепа-цистерны INDOX зав.№ VWLAL30VA2T010340 представлен на рисунках 1-2.
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Место нанесения знака поверки
| Н-г* | |||
| / | |||
| / | |||
| / | |||
| / | |||
| 1?У/УУУУУУ7У ) | У | V /У/////>//// л | |
Указатель уровня налива
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке, маркировочную табличку и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | VWLAL30VA2T010340 |
| Номинальная вместимость, дм3 | 38000 |
| Количество секций, шт. | 5 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 6980 |
| Габаритные размеры, мм, не более - длина | 11400 |
| - ширина | 2350 |
| - высота | 3050 |
| Температура окружающей среды при эксплуатации, °С | от - 4 5 до + 40 |
Наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт |
| Полуприцеп-цистерна | ROCA INDOX | 1 |
| Паспорт | - | 1 |
приведены в Паспорте, раздел 9.
Нормативные документы, устанавливающие требования к полуприцепу-цистерне INDOX
Приказ Росстандарта от 7 февраля 2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости.
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
