| Номер в госреестре | 81495-21 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСП-10000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП-10000, предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВСП-10000 представляют собой стальной вертикальный сосуд цилиндрической формы, стационарный с кровлей с понтоном, расположение резервуара надземное.
Принцип действия резервуаров стальных вертикальных цилиндрических РВСП-10000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Заводские номера наносятся типографским способом в паспорт резервуара и методом аэрографии на вертикальную стенку резервуаров.
Резервуары стальные вертикальные цилиндрические РВСП-10000 с заводскими номерами 12, 13 расположены на территории линейной производственно-диспетчерской станции (ЛПДС) «Кротовка» Бугурусланского районного нефтепроводного управления (РНУ) Акционерного общества «Транснефть - Приволга».

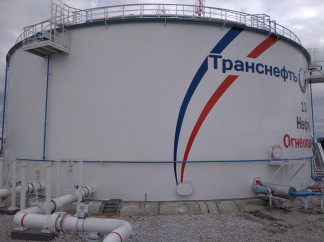

Общий вид резервуаров стальных вертикальных цилиндрических РВСП-10000 представлен на рисунке 1.
Нанесение знака поверки на резервуары стальные вертикальные цилиндрические РВСП-10000 не предусмотрено.
Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВСП-10000
Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-10000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВСП-10000 | |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВСП-10000 | |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический РВСП-10000 | РВСП-10000 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
приведены в пункте 7.5 паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-10000
Приказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
