| Номер в госреестре | 81497-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 (17+3) |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал акционерного общества "Транснефть - Верхняя Волга" (Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"), Псковская обл., г. Великие Луки |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3) (далее -резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 20 м3.
Резервуары имеют внутреннюю перегородку, которая делит их на две секции. Резервуары представляют собой стальной сосуд цилиндрической формы с коническими днищами. Резервуары имеют замерный люк для эксплуатации и приемо-раздаточные патрубки для заполнения и опорожнения.
Резервуары РГС-20 (17+3) с заводскими номерами 247, 248 расположены по адресу: 442780, Пензенская область, Бессоновский район, поселок Николаевка, НПС «Пенза-1» ПРУ АО «Транснефть-Дружба».

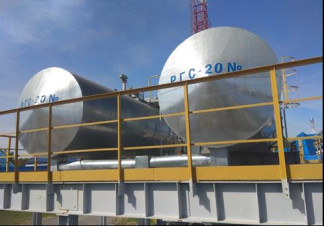

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 (17+3) представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-20 (17+3) |
| Номинальная вместимость, м3 | 20 |
| Номинальная вместимость секции 1, м3 | 17 |
| Номинальная вместимость секции 2, м3 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-20 (17+3) |
| Габаритные размеры, мм | |
| - внутренний диаметр | 2200 |
| - длина | 7380 |
| - высота | 3285 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, о С | от -60 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные горизонтальные цилиндрические | РГС-20 (17+3) | 2 шт. |
| Паспорт | РГС-20 (17+3) № 247 (РГС-20 (17+3) № 248) | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
приведены в разделе 2 паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20 (17+3)
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
