| Номер в госреестре | 81512-21 |
| Наименование СИ | Мерник технический 1-го класса горизонтальный |
| Обозначение типа СИ | М1кл |
| Изготовитель | Ефремовский опытно-механический завод, Тульская обл., г. Ефремов |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник технический 1-го класса горизонтальный М1кл (далее - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерника основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку мерника, краны для отбора проб и на фланцы.

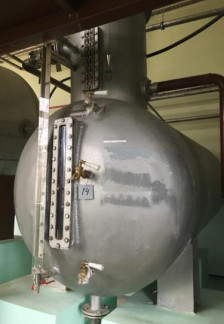

Общий вид мерников представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки мерника М1кл, зав.№ 2851297 от несанкционированного доступа, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики мерника М1кл, зав.№ 2851297
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 2500,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 |
| Таблица 2 - Технические характеристики мерника | М1кл, зав.№ 2851297 |
| Наименование характеристики | Значение |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более | 3600х1340х2086 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1 -го класса горизонтальный М1кл | М1кл, зав.№ 2851297 | 1 шт. |
| Паспорт | - | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта
Нормативные документы, устанавливающие требования к мернику техническому 1-го класса горизонтальному М1кл
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
