Государственный реестр средств измерений

Трансформаторы напряжения PT, 81531-21

81531-21
Трансформаторы напряжения PT (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока.
Карточка СИ
Номер в госреестре 81531-21
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ PT
Изготовитель "ABB Xiamen Low Voltage Equipment Company Limited", Китай
Год регистрации 2021
Срок свидетельства 20.04.2026
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения PT (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока.

Описание

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы - незаземляемые, однофазные, с литой изоляцией из огнеупорного поликарбоната и эпоксидной смолы. Трансформаторы имеют одну первичную и одну вторичную обмотку. Сердечник трансформаторов изготовлен из ленты из кремнистой стали. Выводы первичной и вторичной обмоток расположены в верхней части трансформаторов.

Заводской номер трансформаторов наносится на маркировочную наклейку типографским способом в виде цифрового кода. Нанесение знака поверки на трансформаторы не предусмотрено.

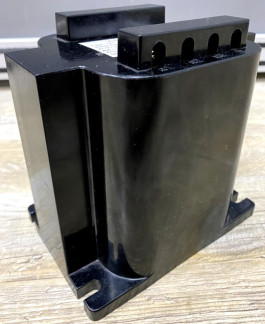

Общий вид трансформаторов представлен на рисунке 1.

Пломбирование трансформаторов не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение первичной обмотки, В

400

Номинальное напряжение вторичной обмотки, В

100

Номинальная мощность обмотки трансформаторов при коэффициенте мощности активно-индуктивной нагрузки со^ф=0,8, ВА

50

Класс точности вторичной обмотки для измерений по ГОСТ 1983-2015

0,5

Номинальная частота напряжения питающей сети, Гц

50; 60

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длинахширинахвысота), мм, не более

155x110x155

Масса, кг, не более

7,0

Рабочие условия измерений:

- температура окружающей среды, °С

от -5 до +40

Средняя наработка до отказа, ч

160000

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную наклейку трансформатора любым технологическим способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения PT

-

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе «Методика (методы) измерений» паспорта.

Нормативные документы, устанавливающие требования к трансформаторам напряжения PT

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
