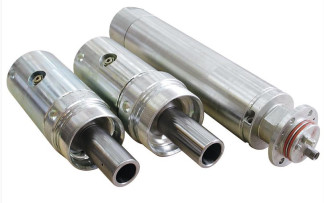

Системы телеметрии ИРЗ ТМС, 81532-21

1

2

3

4

5

6

7

8

9

10

ИРЗ ТМС

ЦВИЯ.465625.015

1    - Диаметр и производитель Г

2    - Исполнение БП.

3    - Максимально допустимо измерений, протокол передачи

4    - Наличие датчика вибрации

5    - Наличие датчика температу

6    - Наличие антикоррозионног

7    - Вид основания.

8    - Исполнение БН.

9    - Порядковый номер разрабо

10    - Дополнительные сведения рабочая температура, дополни разрешительной документации

ЭД, к которому будет стыковаться БП через опору подшипника.

е давление, точность, разрешающая способность и единица данных.

ПЭД.

ры.

о покрытия БП.

тки (дополнительная информация согласно ТУ).

(может указываться протокол передачи данных, максимальная тельный комплект монтажных частей, наличие дополнительной и т.д.).

Варианты

Расшифровка

-

Без опоры подшипника

81

ТМС для стыковки к погружному двигателю 081 мм

96

ТМС для стыковки к погружному двигателю 096 мм

103

ТМС для стыковки к погружному двигателю 0103 мм производства "АЛНАС" и "АЛМАЗ"

103Б

ТМС для стыковки к погружному двигателю 0103 мм производства "БОРЕЦ", "НОВОМЕТ"

114

ТМС для стыковки к погружному двигателю 0114 мм

117

ТМС для стыковки к погружному двигателю 0117 мм

130А

ТМС для стыковки к погружному двигателю 0130 мм производства "АЛНАС"

103Б

ТМС для стыковки к погружному двигателю 0130 мм производства "БОРЕЦ"

103Н

ТМС для стыковки к погружному двигателю 0130 мм производства "НОВОМЕТ"

185Н

ТМС для стыковки к погружному двигателю 0185 мм производства "НОВОМЕТ"

116GE

ТМС для стыковки к погружному двигателю серии E45 производства General Electric

142GE

ТМС для стыковки к погружному двигателю серии E54 производства General Electric

375S

ТМС для стыковки к погружному двигателю серии 375 производства Schlumberger

Варианты

Расшифровка

М3

Блок погружной серии БП-103М3, совместим с блоками наземными ТМС-Э5-01 и ТМС-Э6-01

М32

Блок погружной серии БП-103М3, предельная рабочая температура составляет +180 °C, совместим с блоками наземными ТМС-Э5-01

81М3

Блок погружной серии БП-81М3, совместим с блоками наземным ТМС-Э5-01, внешний габарит 081 мм

114М3ВН

Блок погружной серии БП-114М3, разработанный под ПЭД производства Baker Hughes, совместим с блоками наземными ТМС-Э5-01 и ТМС-Э6-01

М3В

Блок погружной серии БП-103М3В, разработанный под требования ПАО «Сургутнефтегаз», совместим с блоками наземным ТМС-Э5В-21

ПР

Блок погружной серии БП-117ПР с проходным валом, совместим с блоками наземными ТМС-Э5-01 и ТМС-Э6-01

прд

Блок погружной серии БП-117ПРД с проходным валом и возможностью подключения блока типа «САКМАР» производства НПФ «Геофизика», совместим с блоками наземными ТМС-Э6-01

М3Р

Блок погружной серии БП-103М3Р, разработанный под требования ПАО «НК«РОСНЕФТЬ», совместим с блоками наземным ТМС-Э5-01Р

М3Р2

Блок погружной серии БП-103М3Р2, разработанный под требования ПАО «НК«РОСНЕФТЬ», предельная рабочая температура составляет +170 °C, совместим с блоками наземным ТМС-Э5-01Р

М3С

Блок погружной серии БП-103М3С, разработанный под требования ПАО «Сургутнефтегаз», совместим с блоками наземным ТМС-Э5В-21

М3С2

Блок погружной серии БП-103М3С, разработанный под требования ПАО «Сургутнефтегаз», предельная рабочая температура составляет +160 °C, совместим с блоками наземным ТМС-Э5В-21

117М3Л

Блок погружной серии БП-117М3Л, разработанный под требования ПАО «ЛУКОЙЛ», совместим с блоками наземным ТМС-Э5-01Л, для стыковки к погружному двигателю 0117 мм

96М3Л

Блок погружной серии БП-117М3Л, разработанный под требования ПАО «ЛУКОЙЛ», совместим с блоками наземным ТМС-Э5-01Л, для стыковки к погружному двигателю 096 мм

М3Л

Блок погружной серии БП-103М3Л, разработанный под требования ПАО «ЛУКОЙЛ», совместим с блоками наземным ТМС-Э5-01Л, для стыковки к погружному двигателю 0103 мм

117М3Л2

Блок погружной серии БП-117М3Л, разработанный под требования ПАО «ЛУКОЙЛ», предельная рабочая температура составляет +180 °C, совместим с блоками наземным ТМС-Э5-01Л

М3Н

Блок погружной серии БП-103М3Н, имеющий полное дублирование электронных узлов, совместим с блоками наземным ТМС-Э5-01, ТМС-Э5-02

М3Н2

Блок погружной серии БП-103М3Н, имеющий полное дублирование электронных узлов, предельная рабочая температура составляет +160 °C, совместим с блоками наземным ТМС-Э5-01, ТМС-Э5-02

М3Н3

Блок погружной серии БП-103М3Н, имеющий полное дублирование электронных узлов, предельная рабочая температура составляет +180 °C, совместим с блоками наземным ТМС-Э5-01, ТМС-Э5-02

Варианты

Расшифровка

600/400/320/250/40/25

Единицы измерения кгс/см2, максимально допустимое давление выбирается из указанного ряда, разрешение 0,01 кгс/см2, протокол передачи данных ИРЗ-ТМС-2(1)

60МПа/40МПа/32МПа/

25МПа/4МПа/2.5МПа

Единицы измерения МПа, максимально допустимое давление выбирается из указанного ряда, разрешение 0,001 МПа, протокол передачи данных Лукойл/Роснефть/Сургутнефтегаз*

Отсутствует/,05/,025

Пределы допускаемой приведенной погрешности (от ВПИ) ±1 %/ ±0,5 %/±0,25 % соответственно

Примечание:

(1) - определяет обмен данными между БН и станцией управления и между БП и БН.

Варианты

Расшифровка

-

Датчик отсутствует

В2

Датчики вибрации по оси Х, Y и Z

Варианты

Расшифровка

Т2

Датчик температуры масла (выносной) и датчик температуры пластовой жидкости

Т2М

Датчик температуры масла (встроенный) и датчик температуры пластовой жидкости

Варианты

Расшифровка

-

Цинковое покрытие БП - Ц9.хр

К

Антикоррозийное покрытие БП - высокоскоростное газопламенное напыление

Кн

Блоки БП из нержавеющей (коррозионностойкой) стали без покрытия

К2

Антикоррозийное покрытие БП - плазменное напыление монель-металла

Варианты

Расшифровка

-

Наличие основания с внутренней резьбой для стыковки с НКТ 060 мм

Н1

Наличие основания с наружной резьбой для стыковки с НКТ 073 мм

Н2

Наличие основания с наружной резьбой для стыковки с НКТ 060 мм

Н3

Наличие основания с внутренней резьбой для стыковки с НКТ 073 мм

Н0

Основание без резьбы НКТ

Н4

Наличие основания с внутренней дюймовой резьбой 2-3/8-8RD EUE

Варианты

Расшифровка

П10

Фланцевое соединение под шпильки М10 на посадочном диаметре 98 мм, вал выполнен с прямобочными шлицами согласно ГОСТ 1139-80

Э10

Фланцевое соединение под шпильки М10 на посадочном диаметре 98 мм, вал выполнен с эвольвентными шлицами согласно ГОСТ 6033-80

П12

Фланцевое соединение под шпильки М12 на посадочном диаметре 98 мм, вал выполнен с прямобочными шлицами согласно ГОСТ 1139-80

Э12

Фланцевое соединение под шпильки М12 на посадочном диаметре 98 мм, вал выполнен с эвольвентными шлицами согласно ГОСТ 6033-80

Варианты

Расшифровка

-

Блок наземный в составе ТМС отсутствует

Э5

Блок наземный ТМС-Э5-01

Э501Р

Блок наземный ТМС-Э5-01Р, соответствует техническим требованиям ПАО «Роснефть»

Э501Л

Блок наземный ТМС-Э5-01Л, соответствует техническим требованиям ПАО «Лукойл»

Э502

Блок наземный ТМС-Э5-02, для погружных блоков с резервированием серии М3Н

Э5М

Блок наземный ТМС-Э5М

Э5В

Блок наземный ТМС-Э5В-21

Э6

Блок наземный ТМС-Э6-01

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.03ТБМ

Номер версии (идентификационный номер) ПО, не ниже

55047

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-44.08ТБМ

Номер версии (идентификационный номер) ПО, не ниже

6

Цифровой идентификатор программного обеспечения

отсутствует

Лист № 7 Всего листов 13

Таблица 11 - Идентификационные данные встроенного ПО БП исполнения 81М3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.01ТБМ

Номер версии (идентификационный номер) ПО, не ниже

61704

Цифровой идентификатор программного обеспечения

отсутствует

Таблица 12 - Идентификационные данные встроенного ПО БП

исполнения 114М3ВН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.03ТБМ

Номер версии (идентификационный номер) ПО, не ниже

55047

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-22.01ТБМ

Номер версии (идентификационный номер) ПО, не ниже

56325

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-29ТБМ

Номер версии (идентификационный номер) ПО, не ниже

53256

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-26ТБМ

Номер версии (идентификационный номер) ПО, не ниже

39937

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.01ТБМ

Номер версии (идентификационный номер) ПО, не ниже

61704

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.01ТБМ

Номер версии (идентификационный номер) ПО, не ниже

61704

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-44ТБМ

Номер версии (идентификационный номер) ПО, не ниже

6

Цифровой идентификатор программного обеспечения

отсутствует

Лист № 8 Всего листов 13

Таблица 19 - Идентификационные данные встроенного ПО БП исполнения М3С

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.02ТБМ

Номер версии (идентификационный номер) ПО, не ниже

64265

Цифровой идентификатор программного обеспечения

отсутствует

Таблица 20 - Идентификационные данные встроенного ПО БП исполнения М3С2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-44.03ТБМ

Номер версии (идентификационный номер) ПО, не ниже

6

Цифровой идентификатор программного обеспечения

отсутствует

Таблица 21 - Идентификационные данные встроенного ПО БП исполнения 117М3Л

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.04ТБМ

Номер версии (идентификационный номер) ПО, не ниже

60667

Цифровой идентификатор программного обеспечения

отсутствует

Таблица 22 - Идентификационные данные встроенного ПО БП исполнения 96М3Л

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.04ТБМ

Номер версии (идентификационный номер) ПО, не ниже

60667

Цифровой идентификатор программного обеспечения

отсутствует

Таблица 23 - Идентификационные данные встроенного ПО БП

исполнения 81М3Л

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.32 ТБМ

Номер версии (идентификационный номер) ПО, не ниже

60667

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.04ТБМ

Номер версии (идентификационный номер) ПО, не ниже

60667

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.04ТБМ

Номер версии (идентификационный номер) ПО, не ниже

60677

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-44.01ТБМ

Номер версии (идентификационный номер) ПО, не ниже

6

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.12ТБМ

Номер версии (идентификационный номер) ПО, не ниже

62231

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.24 ТБМ

Номер версии (идентификационный номер) ПО, не ниже

64263

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.15ТБМ

Номер версии (идентификационный номер) ПО, не ниже

63749

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.12ТБМ

Номер версии (идентификационный номер) ПО, не ниже

62231

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.14ТБМ

Номер версии (идентификационный номер) ПО, не ниже

6

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭЦВИЯ.468154.002-40.14ТБМ

Номер версии (идентификационный номер) ПО, не ниже

6

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЦВИЯ.02161-01

Номер версии (идентификационный номер) ПО, не ниже

1.00.130214

Цифровой идентификатор программного обеспечения

отсутствует

Наименование

характеристики

Значение

БП-103М3, БП-103М3В, БП-103ДМ, БП-95М3, БП-81М3, БП-103М3Р, БП-103М3Р2, БП-117М3Л, БП-103М3С, БП-103М3Н, БП-28

БП-103ВТ,

БП-28ВТ

БП-103ДИ,

БП-103Д2И,

БП-117ПРК

БП-117ПР,

БП-117ПРД

БП-103М3С2,

БП-117М3Л2,

БП-103М3Н2,

БП-103М3Н3,

БП-103М32

Диапазон измерений

от 0 до 2,5 (от 0 до 25)

от

о

д

о

2,

5

т

0

д

о

)

давления пластовой

от 0 до 4,0 (от 0 до 40)

от

О

д

о

4,

0

о

т

0

д

о

4

0)

жидкости, МПа

от 0 до 25,0 (от 0 до 250)

от 0 до 25,0 (от 0 до 250)

(кгс/см2)(1)

от 0 до 32,0 (от 0 до 320)

от 0 до 32,0 (от 0 до 320)

от 0 до 40,0 (от 0 до 400)

от 0 до 40,0 (от 0 до 400)

от 0 до 60,0 (от 0 до 600)

от 0 до 60,0 (от 0 до 600)

Диапазон измерений

от 0 до 2,5 (от 0 до 25)

давления масла ПЭД,

от 0 до 4,0 (от 0 до 40)

МПа (кгс/см2)(1)

от 0 до 25,0 (от 0 до 250)

от 0 до 32,0 (от 0 до 320)

от 0 до 40,0 (от 0 до 400)

от 0 до 60,0 (от 0 до 600)

Пределы допускаемой

приведенной

погрешности

±1; ±0,5; ±0,25

±1; ±0,5

±1; ±0,5

±1; ±0,5

±1; ±0,5; ±0,25

измерений давления (от

ВПИ), %(1)

Разрешающая

способность при

0,001 (0,01)

0,001 (0,01)

0,001 (0,01)

0,001 (0,01)

0,001 (0,01)

измерении давления,

МПа (кгс/см2)

Наименование характеристики

Значение

БП-103М3, БП-103М3В, БП-103ДМ, БП-95М3, БП-81М3, БП-103М3Р, БП-103М3Р2, БП-117М3Л, БП-103М3С, БП-103М3Н, БП-28

БП-103ВТ,

БП-28ВТ

БП-103ДИ,

БП-103Д2И,

БП-117ПРК

БП-117ПР,

БП-117ПРД

БП-103М3С2,

БП-117М3Л2,

БП-103М3Н2,

БП-103М3Н3,

БП-103М32

Диапазон измерений (показаний) температуры пластовой жидкости, °С(1)

от 0 до +150 (от 0 до +200)

от 0 до +150 (от 0 до +200, от 0 до +250)

от 0 до +150 (от 0 до +200)

от 0 до +150 (от 0 до +200)

от 0 до +150 (от 0 до +200)

Диапазон измерений температуры масла ПЭД, °С(1)

Диапазон измерений температуры обмоток ПЭД,

°С(1)

-

-

-

Пределы допускаемой приведенной погрешности измерений температуры, % (от диапазона измерений)

±1,5

±2

±1,5

±1,5

±1,5; ±2

Разрешающая способность при измерении температуры, °С

0,01

0,1

0,01

0,01

0,01

Максимальная допустимая рабочая температура, °С

+150 (+180(2); +200(2),(3))

+175 (+230(2); +250(2),(3))

+120 (+150(2); +200(2),(3))

+120 (+150(2); +200(2),(3))

+160 (+180(2); +200(2),(3))

Примечания:

(1)    - конкретное значение приведено в паспорте на систему;

(2)    - по заказу;

(3)    - при кратковременном применении.

Лист № 12 Всего листов 13

Таблица 35 - Основные технические характеристики БН

Наименование характеристики

Значение

Диапазон показаний электрического сопротивления изоляции, кОм

от 10 до 9999

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

от 165 до 285 50±1

Потребляемая мощность, Вт, не более

40

Ток потребления, мА, не более:

-    для БН исполнения ТМС-Э5

-    для остальных исполнений БН

180

1000

Электрическое сопротивление изоляции, МОм (при температуре окружающей среды от +15 до +25 °С и напряжении 1500 В), не менее

40

Габаритные размеры, мм, не более

210x250x160

Масса, кг, не более

40

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха (при температуре окружающего воздуха +25 °С), %

от -60 до +60 до 100

Средняя наработка на отказ, ч, не менее

55000

Средний срок службы, лет, не менее

8

Таблица 36 - Основные технические характеристики БП

Наименование характеристики

Значение

Диапазон показаний вибрации по осям X, Y, Z, м/c2 (1)

от 0 до 50

Ток потребления, мА, не более:

-    для БП исполнений БП-103ДИ, БП-103Д2И, БП-117ПРК, БП-117ПРД

-    для остальных исполнений БП

500

180

Электрическое сопротивление изоляции, МОм (при температуре окружающей среды от +15 до +25 °С), не менее:

-    при напряжении 500 В (для БП исполнений БП-103ВТ, БП-117ПР, БП-117ПРД, БП-103ДИ, БП-103Д2И, БП-117ПРК)

-    при напряжении 2500 В (для всех остальных исполнений БП)

100

Габаритные размеры, не более:

-    диаметр, мм

-    длина, мм

117

1000

Масса, кг, не более

50

Глубина погружения, м, не более

6000

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +250(2)

Средняя наработка на отказ, ч, не менее

55000

Средний срок службы, лет

6

Примечания:

(1)    - наличие данной функции - в зависимости от исполнения БП;

(2)    - максимальная допустимая рабочая температура для различных исполнений БП указана в таблице 34.

Наименование

Обозначение

Количество

Примечание

Блок погружной

в зависимости от исполнения

1 шт.

исполнение определяется при заказе

Опора подшипника

1 шт.

Блок наземный

1 шт.

Кабель

1 шт.

Паспорт

ЦВИЯ.465625.015 ПС

1 экз.

по требованию заказчика

Руководство по эксплуатации

ЦВИЯ.465625.015 РЭ

1 экз.

-

Методика поверки

МП 207-037-2020

1 экз.

-

Программа коммуникации OCComm

ЦВИЯ.02161-01

1 шт.

-
