| Номер в госреестре | 81534-21 |
| Наименование СИ | Нивелиры с компенсатором |
| Обозначение типа СИ | GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330 |
| Изготовитель | "GeoMax AG", Швейцария |
| Год регистрации | 2021 |
| Срок свидетельства | 20.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры с компенсатором GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330 (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с воздушным демпфером. Измерений превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленных на каждых двух последовательных точках, расположенных по некоторой линии, образующей нивелирный ход.
Конструктивно нивелиры состоят из зрительной трубы с компенсатором, несъемной подставки (трегера) с тремя подъемными винтами, горизонтального лимба и вертикальной осевой системы.
Приведение нивелиров в рабочее положение осуществляется по круглому установочному уровню с помощью подъемных винтов. Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного наводящего винта без зажимного устройства. Взятие отсчета по рейке выполняется визуально.
Нивелиры выпускаются в 13 модификациях: GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330.
Модификации отличаются внешним видом, значениями метрологических и технических характеристик.
Нанесение знака поверки на средство измерений не предусмотрено.

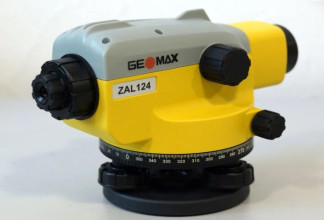

Общий вид нивелиров представлен на рисунках 1 - 3.
Пломбирование крепёжных винтов корпуса нивелиров не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
отсутствует.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение | ||
| Модификация | GeoMax ZAL120, GeoMax ZAL220, GeoMax ZAL320 | GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL224, GeoMax ZAL324 | GeoMax ZAL232 |
| Предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, мм, не более: - при длине визирного луча 25 м; - при длине визирного луча 100 м | 2.5 2.5 | 2,0 2,0 | 1.9 1.9 |
| Предел допускаемой средней квадратической погрешности измерения горизонтальных углов, ° | 0,1 | ||
| Предел допускаемой средней квадратической погрешности установки линии визирования, " | 0,5 | ||
| Предел систематической погрешности работы компенсатора на 1 ’ наклона оси нивелира, мм | 0,5 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | GeoMax ZAL328 | GeoMax ZAL330 |
| Предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, мм не более: - при длине визирного луча 25 м; - при длине визирного луча 100 м | 1.5 1.5 | 1,2 1,2 |
| Предел допускаемой средней квадратической погрешности измерения горизонтальных углов, ° | 0,1 | |
| Предел допускаемой средней квадратической погрешности установки линии визирования, " | 0,5 | |
| Предел систематической погрешности работы компенсатора на 1 ’ наклона оси нивелира, мм | 0,5 | 0,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | GeoMax ZAL120, GeoMax ZAL220 | GeoMax ZAL124, GeoMax ZAL224 | GeoMax ZAL132, GeoMax ZAL232 |
| Наименование характеристики | Значение | ||
| Увеличение зрительной трубы, крат, не менее | 20 | 24 | 32 |
| Модификация | GeoMax ZAL120, GeoMax ZAL220 | GeoMax ZAL124, GeoMax ZAL224 | GeoMax ZAL132, GeoMax ZAL232 |
| Цена деления круглого установочного уровня, .. .'/мм: | 8/2 | ||
| Угол поля зрения зрительной трубы, °, не менее | 1°20' | ||
| Наименьшее расстояние визирования зрительной трубы, м | 1,0 | ||
| Коэффициент нитяного дальномера | 100±1 | ||
| Диапазон работы компенсатора, мин, не менее | ±15 | ||
| Значение постоянного слагаемого нитяного дальномера, м | 0,1 | ||
| Диапазон измерений горизонтальных углов, ° | от 0 до 360 | ||
| Цена деления горизонтального лимба, ° | 1 | ||
| Габаритные размеры (ДхШхВ), мм, не более | 200x133x142 | ||
| Масса, кг, не более | 1,5 | ||
| Диапазон рабочих температур, °С | от -20 до +40 | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Модификация | GeoMax ZAL320 | GeoMax ZAL324 | GeoMax ZAL328 | GeoMax ZAL330 |
| Увеличение зрительной трубы, крат, не менее | 20 | 24 | 28 | 30 |
| Цена деления круглого установочного уровня, '/мм | 8/2 | |||
| Угол поля зрения зрительной трубы, °, не менее | 2°30' | 2°10' | 1°50' | 1°50' |
| Наименьшее расстояние визирования зрительной трубы, м | 0,6 | 0,6 | 0,8 | 0,8 |
| Коэффициент нитяного дальномера | 100±1 | |||
| Диапазон работы компенсатора, мин, не менее | ±15 | |||
| Значение постоянного слагаемого нитяного дальномера, м | 0,1 | |||
| Диапазон измерений горизонтальных углов, ° | от 0 до 360 | |||
| Цена деления горизонтального лимба, ° | 1 | |||
| Габаритные размеры (ДхШхВ), мм, не более | 200x133x142 | |||
| Масса, кг, не более | 1,5 | |||
| Диапазон рабочих температур, °С | от -20 до +40 | |||
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нивелир (модификация в соответствии с заказом) | - | 1 шт. |
| Набор юстировочных инструментов | - | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Методика поверки | МП АПМ 16-20 | 1 экз. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделе «Подготовка к работе» «Нивелиры с компенсатором GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330. Руководство по эксплуатации»
Техническая документация «GeoMax AG», Швейцария.
| Зарегистрировано поверок | 212 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
