Государственный реестр средств измерений

Твердомеры Роквелла-Бринелля Durajet 10 G5, 81541-21

81541-21
Твердомеры Роквелла-Бринелля Durajet 10 G5 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59.
Карточка СИ
Номер в госреестре 81541-21
Наименование СИ Твердомеры Роквелла-Бринелля
Обозначение типа СИ Durajet 10 G5
Изготовитель "EMCO-TEST Prűfmaschinen GmbH", Австрия
Год регистрации 2021
Срок свидетельства 20.04.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры Роквелла-Бринелля Durajet 10 G5 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан:

-    для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

-    для шкал Бринелля: на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Конструктивно твердомеры состоят из устройства приложения нагрузки и измерения, а также сенсорной панели управления.

Станина твердомеров представляет собой жесткую литую конструкцию, в которой расположены электронные компоненты прибора и узлы привода. Измерения проводятся в автоматическом режиме при помощи моторизованного вертикального перемещения испытательного модуля. Сенсорная панель служит для управления и программирования процесса измерения.

Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунке 1.

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на твердомер не предусмотрено.

Место нанесения знака утверждения типа

Устройство

приложения

нагрузки и измерения

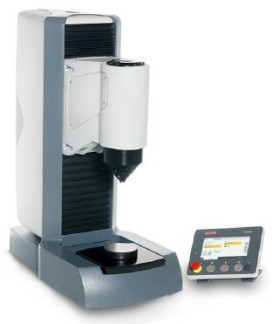

Рисунок 1 - Общий вид твердомеров

Программное обеспечение

Программное обеспечение (ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ееоБ Workflow DuraJet Edition

Номер версии (идентификационный номер) ПО

не ниже v 1.10.00

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Технические характеристики

Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемого относительного отклонения испытательных нагрузок приведены в таблице 2.

Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла_

Шкала твердости

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

предварительная

основная

предварительная

основная

Шкала Роквелла

HRA, HRF(W), HRH(W)

98,07

588,4

±2,0

±0,5

HRB(W), HRE(W), HRD

980,7

HRC, HRG(W), HRK(W)

1471

Шкала твердости

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

предварительная

основная

предварительная

основная

Шкала Супер-Роквелла

HR15N, HR15T(W)

29,42

147,1

±2,0

±0,66

HR30N, HR30T(W)

294,2

HR45N, HR45T(W)

441,3

Пределы допускаемой абсолютной погрешности и размах показаний твердомеров по шкалам Роквелла приведены в таблице 3.

Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла

Шкала

Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HRA

от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ.

±2,0 HRA ±1,2 HRA

0,8

HRB(W)

от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ.

±3,0 HRB(W) ±2,0 HRB(w)

1,2

HRC

от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.

±2,0 HRC ±1,5 HRC ±1,0 HRC

0,8

HRD

от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ.

±2,0 HRD ±1,5 HRD

0,8

HRE(W)

от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ.

±2,5 HRE(W) ±2,0 HRE(W)

1,2

HRF(W)

от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ.

±3,0 HRF(W) ±2,0 HRF(W)

1,2

HRG(W)

от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRg(w) до 94 HRG(w) включ.

±6,0 HRG(W) ±4,5 HRG(w)

±3,0 hrg(w)

1,2

HRH(W)

от 80 HRH(W) до 100 HRH(W) включ.

±2,0 HRH(W)

1,2

HRK(W)

от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ.

±4,0 HRK(W)

±3,0 hrk(w)

±2,0 HRK(W)

1,2

П р и м е ч а н и я:

1    Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

2    Метрологические характеристики действительны для 5 измерений

Пределы допускаемой абсолютной погрешности и размах показаний твердомеров по шкалам Супер-Роквелла приведены в таблице 4.

Таблица 4 - М

етрологические характеристики твердомеров по шкалам Супер-Роквелла

Шкала

Супер-

Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HR15N

от 70 HR15N до 90 HR15N * от 90 HR15N до 94 HR15N включ.

±2,0 HR15N ±1,0 HR15N

1,2

1,0

HR30N

от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ.

±2,0 HR30N ±1,0 HR30N

1,2

1,0

HR45N

от 20 HR45N до 78 HR45N включ.

±2,0 HR45N

1,2

HR15T(W)

от 62 HR15T(W) до 93 HR15T(W) включ.

±3,0 HR15T(W)

2,4

HR30T(W)

от 15 HR30T(W) до 70 HR30T(W) включ. св 70 HR30t(w) до 82 HR30t(w) включ.

±3,0 HR30T(W) ±2,0 HR30t(w)

2,4

2,0

HR45T(W)

от 10 HR45T(W) до 72 HR45T(W) включ.

±3,0 HR45T(W)

2,4

П р и м е ч а н и я:

1    Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

2    Метрологические характеристики действительны для 5 измерений

Испытательные нагрузки по шкалам Бринелля, пределы допускаемого относительного отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 5.

Таблица 5 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля

Шкала Бринелля

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

Диапазон измерений твердости, HBW

HB (HBW) 1/10

98,07

±1

от 32 до 218

HB 1/30

294

от 95 до 450

HBW 1/30

от 95 до 650

HB(HBW) 2,5/62,5

613

от 32 до 218

HB 2,5/187,5

1839

от 95 до 450

HBW 2,5/187,5

от 95 до 650

HB(HBW) 5/250

2452

от 32 до 218

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 6.

Таблица 6 - Метрологические характеристики твердомеров по шкалам Бринелля

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости, HB (HBW)

от 32 до 54 включ.

св. 54 до 108 включ.

св. 108 до 163 включ.

св. 163 до 218 включ..

св. 218 до 272 включ

Пределы допускаемой абсолк твердомеров, HB (H

)тной погрешности LBW), (±)

HB (HBW) 1/10; HB(HBW) 2,5/62,5; HB(HBW) 5/250

1,6

3,2

4,9

6,5

8,2

HB (HBW) 1/30; HB(HBW) 2,5/187,5

-

3,2

4,9

6,5

8,2

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости, HB (HBW)

св. 272 до 326 включ.

св. 326 до 380 включ.

св. 380 до 450 включ.

св. 450 до 550 включ.

св. 550 до 650 включ.

Пределы допускаемой абсолк твердомеров, HB (H

)тной погрешности BW), (±)

HB 1/30; HB 2,5/187,5

9,8

11,4

13,5

-

-

HBW 1/30; HBW 2,5/187,5

9,8

11,4

13,5

16,5

19,5

П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений

Таблица 7 - Основные технические характеристики твердомеров

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %, не более

от +15 до +35 80

Параметры электропитания - напряжение переменного тока частотой 50 Гц, В

от 207 до 253

Габаритные размеры, мм, не более

длина

ширина

высота

565

300

740

Масса, кг, не более

110

Знак утверждения типа

наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 8 - Комплектность твердомеров

Наименование

Обозначение

Количество

Твердомер Роквелла-Бринелля

Durajet 10 G5

1 шт.

Микроскоп

NMI

1 шт.

Принадлежности

-

1 шт.

Руководство по эксплуатации

Durajet 10 G5 - 01 РЭ

1 экз.

Методика поверки

Durajet 10 G5 - 01 МП

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации Durajet 10 G5 - 01 РЭ «Твердомеры Роквелла-Бринелля Durajet 10 G5. Руководство по эксплуатации», глава 4.

Нормативные документы

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования ГОСТ 9013-59 Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)

Государственная поверочная схема для средств измерения твердости по шкалам Роквелла и Супер-Роквелла, приказ Росстандарта № 3462 от 30.12.2019

ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля

Техническая документация фирмы-изготовителя
