Полигон пространственный эталонный "Центральный", 81551-21

Полигон пространственный эталонный «Центральный» (далее - полигон) предназначен для хранения и передачи размера единиц длины, высот рабочим средствам измерений: навигационной и геодезической аппаратуре пользователей космических навигационных систем, све-то- и радиодальномерам, электронным тахеометрам и лазерным сканерам, нивелирам и буссолям.
Карточка СИ
Номер в госреестре 81551-21
Наименование СИ Полигон пространственный эталонный
Обозначение типа СИ "Центральный"
Изготовитель Общество с ограниченной ответственностью "РУСГЕОКОМ" (ООО "РУСГЕОКОМ"), г. Москва
Год регистрации 2021
МПИ (интервал между поверками) 3 год
Описание типа скачать
Методика поверки скачать

Назначение

Полигон пространственный эталонный «Центральный» (далее - полигон) предназначен для хранения и передачи размера единиц длины, высот рабочим средствам измерений: навигационной и геодезической аппаратуре пользователей космических навигационных систем, све-то- и радиодальномерам, электронным тахеометрам и лазерным сканерам, нивелирам и буссолям.

Описание

Принцип действия полигона основан на передаче размера единицы длины и превышений полигона и заключается в определении метрологических параметров полигона (геоцентрических координат и их разностей - приращений координат, длин линий, превышений (высот) рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих параметров полигона.

Полигон расположен в Лежневском районе Ивановской области, западнее деревни Саби-

ново.

Полигон включает в себя: линейный базис, набор приращений координат, нивелирный высотный стенд.

Конструктивно полигон состоит из девяти пунктов (рисунок 1). Эталонный линейный базис включает семь пунктов, шесть из которых размещены от первого пункта на расстояниях 24, 96, 192, 480, 960 и 2904 м. Два отдельных пункта, расположенные по сторонам, образовывают вместе с пунктами эталонного линейного базиса треугольники, близкие к равносторонним. Нивелирный высотный стенд состоит из четырех реперов и пяти нивелирных станций для неподвижной установки штатива с нивелиром.

Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Высоты пунктов нивелирного высотного стенда определены геометрическим нивелированием по программе II класса. Подъезд и подход ко всем пунктам полигона возможен в любое время года.

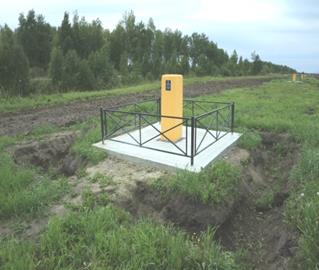

Общий вид пункта с указанием места нанесения знака утверждения типа приведен на рисунке 2.

Пломбирование полигона не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Пределы абсолютной допускаемой погрешности измере

±(1 + 110-6L) 1}

ний длин линий между пунктами полигона, мм

Номинальные значения длин линий полигона, м

24, 96, 192, 480, 960, 2904, 984, 972, 960, 1074, 778, 1629

Номинальные значения длин линий между пунктами, м

пункт № 1 - пункт № 8 - пункт № 6

984, 972, 960

пункт № 1 - пункт № 9 - пункт № 6

1074, 778, 960

Номинальные значения длин линий линейного базиса, м

№ 1 - № 2

24

№ 1 - № 3

96

№ 1 - № 4

192

№ 1 - № 5

480

№ 1 - № 6

960

№ 1 - № 7

2904

Пределы абсолютной допускаемой погрешности измерений длин линий линейного базиса, мм

до 1000 м

±(1 + 1-10-7- L)

более 1000 м

±(1 + 1-10-6- L)

Диапазон превышения точек высотного стенда, м

от 0,08 до 0,53

Класс нивелирования

II

Среднее квадратическое отклонение измерения превыше

ний на 1 км двойного хода, мм

2

1) Здесь и далее L - измеренная длина в миллиметрах

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации соответствует группам Д1 ГОСТ Р 52931-2008 для оборудования на открытом воздухе диапазон рабочих температур, °С

относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более атмосферное давление, кПа

от -20 до +40 98

от 85 до 105

Знак утверждения типа

наносится на табличку опознавательного столба пункта № 1 методом гравировки и на титульный лист паспорта типографским способом.

Таблица 1 - Комплектность полигона

Наименование

Обозначение

Количе

ство

1 Полигон пространственный эталонный «Центральный» в составе

1 шт.

1.1 линейный базис

1 шт.

1.2 сеть геодезических пунктов

1 шт.

1.3 нивелирный высотный стенд

4433-001-02567811-001

1 шт.

2 Руководство по эксплуатации (на компакт-диске)

1 экз.

3 Паспорт

1 экз.

4 Методика поверки

651-20-060 МП

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Полигон пространственный эталонный «Центральный». Руководство по эксплуатации» пункт 4.1.

Нормативные документы

Приказ Росстандарта от 20.12.2018 № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»

Техническая документация изготовителя

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 08.12.2024
