| Номер в госреестре | 81552-21 |
| Наименование СИ | Полигон пространственный эталонный |
| Обозначение типа СИ | "Нижегородский" |
| Изготовитель | Общество с ограниченной ответственностью "Центр испытаний и поверки средств измерений НАВГЕОТЕХ-ДИАГНОСТИКА" (ООО "ЦИПСИ НАВГЕОТЕХ-ДИАГНОСТИКА"), г. Нижний Новгород |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полигон пространственный эталонный «Нижегородский» (далее - полигон) предназначен для хранения и передачи размера единиц длины, высот рабочим средствам измерений: навигационной и геодезической аппаратуре пользователей космических навигационных систем, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам, нивелирам и буссолям.
Принцип действия полигона основан на передаче размера единицы длины и превышений полигона и заключается в определении метрологических параметров полигона (геоцентрических координат и их разностей - приращений координат, длин линий, превышений (высот)) рабочим средством измерений и сравнении полученных результатов с эталонными значениями соответствующих параметров полигона.
Полигон расположен в Нижегородской обл., Борском р-не, г.Бор, ул. Юрасовская.
Полигон включает в себя: линейный базис, сеть геодезических пунктов, нивелирный высотный стенд.
Конструктивно полигон состоит из девяти пунктов (рисунок 1). Эталонный линейный базис включает восемь пунктов, семь из которых размещены от первого пункта на расстояниях 24 м, 48 м, 96 м, 240 м, 552 м, 960 м и 1560 м. Один отдельный пункт, расположенный в стороне, образовывает вместе с пунктами эталонного линейного базиса треугольники, близкие к равносторонним.
Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Высоты пунктов нивелирного высотного стенда определены геометрическим нивелированием по программе II класса. Подъезд и подход ко всем пунктам полигона возможен в любое время года.

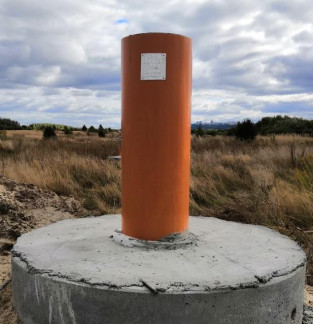

Общий вид пункта с указанием места нанесения знака утверждения типа приведен на рисунке 2.
Пломбирование полигона не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел абсолютной допускаемой погрешности измерений длин линий между пунктами полигона, мм | ±(1 + 110-6 L) 1} |
| Номинальные значения длин линий полигона, м | 24, 48, 96, 240, 552, 960, 1008, 1148, 1167, 1499, 1560 |
| Номинальные длины между пунктами, м пункт № 1 - пункт № 9 - пункт № 8 пункт № 6 - пункт № 9 - пункт № 8 | 1499, 1148, 1560 1167, 1148, 1008 |
| Наименование характеристики | Значение |
| Номинальные значения длин линий линейного базиса, м № 1 - № 2 | 24 |
| № 1 - № 3 | 48 |
| № 1 - № 4 | 96 |
| № 1 - № 5 | 240 |
| № 1 - № 6 | 552 |
| № 1 - № 7 | 960 |
| № 1 - № 8 | 1560 |
| Пределы допускаемой абсолютной погрешности измерений длин линий линейного базиса, мм | ±(1 + 110-6L) |
| Диапазон превышения точек высотного стенда, м | от 0,056 до 0,619 |
| Класс нивелирования | II |
| Среднее квадратическое отклонение измерения превышений на 1 км двойного хода, мм, не более | 2 |
| 1) Здесь и далее L - измеренная длина в миллиметрах |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации соответствуют группам Д1 ГОСТ Р 52931-2008 для оборудование на открытом воздухе диапазон рабочих температур, °С относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более атмосферное давление, кПа | от -30 до +40 98 от 85 до 105 |
наносится на табличку опознавательного столба пункта № 1 методом гравировки и на титульный лист паспорта типографским способом.
Таблица 1 - Комплектность полигона
| Наименование | Обозначение | Количе ство |
| 1 Полигон пространственный эталонный «Нижегородский» в составе | 1 шт. | |
| 1.1 линейный базис | - | 1 шт. |
| 1.2 сеть геодезических пунктов | - | 1 шт. |
| 1.3 нивелирный высотный стенд | - | 1 шт. |
| 2 Руководство по эксплуатации (на компакт-диске) | 1 экз. | |
| 3 Паспорт | 1 экз. | |
| 4 Методика поверки | 651-20-061 МП | 1 экз. |
приведены в руководстве по эксплуатации «Полигон пространственный эталонный «Нижегородский». Руководство по эксплуатации» пункт 4.1.
Приказ Росстандарта от 20.12.2018 № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Техническая документация изготовителя
