| Номер в госреестре | 81553-21 |
| Наименование СИ | Анализаторы газов и аэрозолей |
| Обозначение типа СИ | "ЭйрНод" |
| Изготовитель | Общество с ограниченной ответственностью «Р-НОКС» (ООО «Р-НОКС»), Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 12.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы газов и аэрозолей «ЭйрНод» (далее по тексту - анализаторы) предназначены для измерения массовых концентраций загрязняющих газообразных веществ: оксида углерода (CO), диоксида серы (SO2), диоксида азота (NO2), озона (Оз), сероводорода (H2S), аммиака (NH3), формальдегида (CH2O), метана (СН4) в атмосферном воздухе, а также трех метеорологических параметров (температуры, относительной влажности и давления атмосферного воздуха).
Анализаторы представляют собой многоканальные стационарные приборы непрерывного действия.
Конструктивно анализатор состоит из двух модулей: анализатора и модуля питания и передачи данных. Анализатор может иметь от одного до восьми определяемых компонентов по каналу газа, что позволяет измерять от одного до восьми компонентов одновременно. Количество и наименование измеряемых компонентов по каналу газа определяются при заказе. Модуль питания и передачи данных может выпускаться в двух моделях: Р9000-ХХ, где 0Х - корпус без крепления на DIN-рейку, 1Х - корпус с креплением на DIN-рейку, Х0 - пластиковый корпус, Х1 - металлический корпус; Р7000-0Х, где Х может быть 0, 1, 2, в зависимости от способа подключения к компьютеру. Модель и исполнение модуля питания и передачи данных определяются при заказе.
Способ отбора пробы - принудительный, при помощи встроенного побудителя
расхода.
Принцип действия анализаторов - электрохимический. На электродах химически активных измерительных элементов - электрохимических сенсоров - протекают окислительно-восстановительные реакции определяемых веществ, приводящие к возникновению электрических потенциалов, пропорциональных их концентрациям в анализируемом воздухе. Метан определяется методом абсорбционной спектроскопии.
Для измерения температуры атмосферного воздуха используется специализированный полупроводниковый сенсор с линейной температурной зависимостью падения напряжения на p-n переходе, смещенном в прямом направлении. Измерение давления осуществляется тензорезистивным сенсором, а относительной влажности - емкостным.
Результаты измерения передаются автоматически посредством Ethernet/Internet на компьютер и визуализируются с помощью специализированного пользовательского ПО.
Общий вид анализаторов и схема пломбирования корпуса от несанкционированного доступа представлены на рисунке 1.
Маркировка устройств, в том числе нанесение серийного номера, производится путём наклеивания идентификационной таблички на каждый модуль анализатора. Примеры идентификационных табличек представлены на рисунке 2.
Нанесение знака поверки на анализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
б.1) б.2)

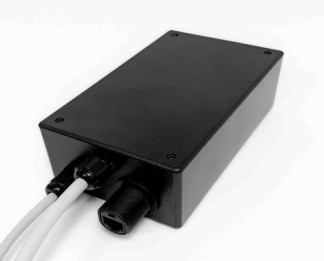

Рисунок 1 - Общий вид Анализаторов газов и аэрозолей «ЭйрНод» а) Анализатор «ЭйрНод» (с пломбой);
6.1) Модуль питания и передачи данных Р9000-ХХ;
6.2) Модуль питания и передачи данных Р7000-0Х.
а) б)
Анализатор газов R-NOX
и аэрозолей «ЭйрНод»
Модуль питания и передачи данных
| Напряжение питания: 90-264VAC / 127-370VDC | Модель: |
| Потребляемая мощность: < 100 Вт | Серийный №: |
| Передача данных: | Дата производства: |
| Произведено: | |
| ООО «Р-НОКС», Республика Беларусь | |
| ER[® | www.r-nox.ru |
| Анализатор газов £4 | R-NOX |
| и аэрозолей «ЭйрНод» | AirMonitoring System |
| Технические условия: Серийный №: ТУ BY 193059960.004-201 S | |
| Серия: Дата производства: | |
| Определяемые компоненты: СО, N02, SQ2, 03, H2S, NH3, СН20, СН4. РМ2.5, РМ10, Метеопараметры 5 | |
| Комплектность: | |
| Модуль питания и передачи данных / Серийный №: Модуль анемометра / Серийный №: | |
| Произведено: ООО «Р-НОКС», Республика Беларусь | |
| ЕН[® | www.r-nox.ru |
Рисунок 2 - Общий вид идентификационной таблички и место нанесения знака утверждения типа Анализаторов газов и аэрозолей «ЭйрНод» а) Анализатор; б) Модуль питания и передачи данных.
Программное обеспечение (ПО) анализаторов состоит из автономного встроенного ПО (ПО анализатора) и пользовательского ПО (ПО пользователя), устанавливаемого на ПК. Метрологически значимым является все ПО анализаторов.
Встроенное ПО осуществляет следующие функции:
- световую индикацию включения анализатора и передачи данных;
- обработку выходных сигналов и служебной информации измерительного оборудования;
- расчет массовых концентраций измеряемых компонентов;
- хранение и защиту калибровочных зависимостей;
- передачу данных на ПК.
ПО пользователя осуществляет функции:
- получение измерительной информации от анализатора;
- вывод на экран монитора диалогового окна интерфейса;
- вывод на экран монитора результатов измерений в виде цифровых данных и графиков;
- хранение и защиту полученных данных, предоставление информации о версии пользовательского ПО.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014 -для встроенного ПО - «средний», для пользовательского ПО - «средний».
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | начение | |
| Встроенное ПО | Пользовательское ПО | |
| Идентификационное наименование ПО | mb_airnode2 | ЭйрНод Монитор |
| Номер версии (идентификационный номер) ПО | не ниже 1.6.0 | не ниже 1.4.0 |
Таблица 2 - Метрологические характеристики газовых каналов анализатора
| Определяемый компонент | Диапазон измерений массовой концентрации определяемого компонента, мг/м3 | Пределы допускаемой погрешности, % | ||
| приведенной1), % | относительной, % | |||
| Оксид углерода (CO) | от 0 до 100 | от 0 до 3 включ. | ±20 | - |
| св. 3 до 100 | - | ±20 | ||
| Диоксид серы (SO2) | от 0 до 5 | от 0 до 0,05 включ. | ±20 | - |
| св. 0,05 до 5 | - | ±20 | ||
| Диоксид азота (NO2) | от 0 до 2 | от 0 до 0,04 включ. | ±20 | - |
| св. 0,04 до 2 | - | ±20 | ||
| Озон (Оз) | от 0 до 3 | от 0 до 0,03 включ. | ±20 | - |
| св. 0,03 до 3 | - | ±20 | ||
| Сероводород (H2S) | от 0 до 1,5 | от 0 до 0,04 включ. | ±20 | - |
| св. 0,04 до 1,5 | — | ±20 | ||
| Аммиак (NH3) | от 0 до 5 | от 0 до 0,1 включ. | ±20 | - |
| св. 0,1 до 5 | - | ±20 | ||
| Формальдегид (CH2O) | от 0 до 1 | от 0 до 0,05 включ. | ±20 | - |
| св. 0,05 до 1 | - | ±20 | ||
| Метан (СН4) | от 0 до 20000 | от 0 до 2000 включ. | ±20 | - |
| св. 2000 до 20000 | - | ±20 | ||
| 1) Приведенная погрешность нормирована к верхнему диапазону измерений. - время установления показаний Т0,9 не более 180 секунд | ||||
Таблица 3 - Дополнительные метрологические характеристики газовых каналов анализатора__
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,3 |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,1 |
| Предел допускаемой дополнительной погрешности анализатора при изменении температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации от -40 до +15 °С не включ. и св. +25 до +40 °С, в долях от пределов допускаемой основной погрешности | 0,2 |
| Предел допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемого газа от 15% до 95%, в долях от пределов допускаемой основной погрешности | 0,2 |
Предел дополнительной погрешности от влияния неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности_
0,4
Таблица 4 - Метрологические характеристики метеорологических параметров анализатора_
| Наименование характеристики | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Температура атмосферного воздуха, °С | от -40 до +50 | ±0,5 °С |
| Относительная влажность атмосферного воздуха, % | от 10 до 98 | ±5 % |
| Атмосферное давление, гПа | от 880 до 1070 | ±0,3 гПа |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменным током частотой (50±13) Гц, В | от 90 до 264 |
| Потребляемая электрическая мощность, Вт, не более | 100 |
| Условия эксплуатации: Анализатор и Модуль питания и передачи данных Р7000-0Х | |
| - диапазон температуры окружающей среды, oC | от -40 до +40 |
| - диапазон атмосферного давления, кПа | от 80 до 120 |
| - диапазон относительной влажности окружающего воздуха, % | от 15 до 95 |
| Модуль питания и передачи данных Р9000-ХХ | |
| - диапазон температуры окружающей среды, oC | от -30 до +70 |
| - диапазон атмосферного давления, кПа | от 80 до 120 |
| - диапазон относительной влажности окружающего воздуха, % | от 20 до 90 |
| Габаритные размеры, мм, не более: Анализатор (с учетом дополнительного солнечного экрана) | |
| - длина; | 495 |
| - ширина; | 410 |
| - высота. | 250 |
| Модуль питания и передачи данных Р9000-ХХ | |
| - длина; | 180 |
| - ширина; | 90 |
| - высота. | 65 |
| Модуль питания и передачи данных Р7000-0Х | |
| - длина; | 510 |
| - длина с внешней антенной; | 770 |
| - ширина; | 480 |
| - высота. | 165 |
| Масса, кг, не более: | |
| - Анализатор | 16,5 |
| - Модуль питания и передачи данных Р7000-0Х | 25 |
| - Модуль питания и передачи данных Р9000-ХХ | 1 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013): | |
| - Анализатор, Модуль питания и передачи данных Р7000-0Х | IP55 |
| - Модуль питания и передачи данных Р9000-ХХ | IP40 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 24000 |
| Лист № 6 Всего листов 7 | |
| Продолжение таблицы 5 | |
| Наименование характеристики | Значение |
| Средний срок службы1), лет | 5 |
| 1) без учета чувствительного элемента (электрохимического сенсора) | |
наносится на идентификационную табличку и типографским способом на титульный лист паспорта
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор газов и аэрозолей «ЭйрНод» | - | 1 шт. |
| Модуль питания и передачи данных | Р7000-0Х или Р9000-ХХ 1) | 1 шт. |
| Ключ замка | - | 1 шт. |
| CD-диск с ПО «ЭйрНод Монитор» | - | 1 шт. |
| Индивидуальная упаковка | - | 1 шт. |
| Руководство по эксплуатации | РНКС 01.004.000.000 РЭ | 1 экз. |
| Паспорт (на анализатор) | РНКС 01.004.000.000 ПС | 1 экз. |
| Паспорт (на модуль питания и передачи данных) | РНКС 01.007.000.000 ПС или РНКС 01.009.000.000 ПС 1) | 1 экз. |
| Методика поверки | МП-247/01-2021 | 1 экз. |
| 1) - определяется при заказе. | ||
приведены в руководстве по эксплуатации РНКС 01.004.000.000 РЭ, раздел 8.2
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1-107 Па»
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ТУ BY 193059960.004-2018 Анализатор газов и аэрозолей «ЭйрНод». Технические условия.
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.
