| Номер в госреестре | 81554-21 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | SENSIQ® Weighbeam WB, SENSIQ® Weighbeam DWB |
| Изготовитель | "Schenck Process Europe GmbH ", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 12.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные SENSIQ® Weighbeam WB, SENSIQ® Weighbeam DWB (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (электрический сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Принцип действия датчиков основан на изменении электрического сопротивления соединённых по мостовой схеме тензорезисторов, при возникновении деформации упругого элемента датчика под действием прилагаемой нагрузки.
Упругий элемент датчика выполнен из нержавеющей стали.
Вид нагрузки, прикладываемой к датчикам - изгиб.
Модификации датчиков имеют обозначения вида:
[X]WB
где:
[X] — обозначение варианта исполнения герметизации выходного разъема датчика :
D - стандартная;
обозначение отсутствует: герметизация выполнена с применением модернизированного уплотнительного элемента.
Датчики выпускаются в различных модификациях, отличающихся метрологическими и техническими характеристиками, указанными в таблицах 1-2.

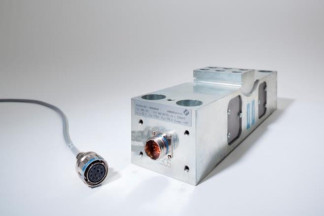

Общий вид датчиков представлен на рисунке 1.
Маркировка датчиков приводится на наклейке и содержит следующую основную информацию:
- наименование или торговая марка изготовителя;
- класс точности;
- максимальное число поверочных интервалов;
- обозначение вида нагрузки, прикладываемой к датчику;
- модификация датчика;
- максимальная нагрузка Emax;
- серийный (заводской) номер;
- минимальный поверочный интервал Vmin;
- предел допустимой нагрузки Eiim;
- выходной сигнал;
- диапазон температур;
- знак утверждения типа.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.
отсутствует.
Метрологические и технические характеристики датчиков, габаритные размеры и масса приведены в таблицах 1 -3.
Таблица 1 - Метрологические характеристики датчиков
| Обозначение модификации | ||
| Наименование характеристики | SENSIQ® Weighbeam WB | SENSIQ® Weighbeam DWB |
| Класс точности по ГОСТ 8.631-2013 | D | D |
| (OIML R 60:2000) | ||
| Максимальная нагрузка (Emax), т | 40; 50; 100;150; 200 | 40; 50; 100;150; 200 |
| Максимальное число поверочных интервалов («max) | 700 | |
| Минимальный поверочный интервал (Vmin) | Emax | / 700 |
| Минимальная статическая нагрузка (Emin), % от Emax | 0 | |
| Предел допустимой нагрузки (Elim), % от Emax - Emax 40 | 250 | |
| - Emax 50 | 240 | |
| - Emax 100 | 210 | |
| - Emax 150 | 193 | |
| - Emax 200 | 180 | |
| Доля от пределов допускаемой погрешности весов (Plc) | 0,7 | |
| Входное сопротивление, Ом | 694 ± 8 | |
| Выходное сопротивление, Ом | 700 ± 4 | |
| Выходной сигнал, мВ/В, при максимальной нагрузке | |
| ■ Emax 40 | 0,95 ± 0,002 |
| - Emax 50 | 1,08 ± 0,002 |
| - Emax 100 | 1,38 ± 0,002 |
| - Emax 150 | 1,57 ± 0,002 |
| - Emax 200 | 1,63 ± 0,002 |
| Диапазон температур, °С | от -10 до +100 |
| Классификация по влажности | CH |
| Схема подключения | 6-ти проводная |
| Напряжение питания, В | от 10 до 36 |
Таблица 3 - Габаритные размеры и масса датчиков
| Габаритные размеры и масса, не более | Emax, KZ | ||||
| 40 | 50 | 100 | 150 | 200 | |
| Ширина, мм | 110 | 120 | 140 | 160 | 180 |
| Высота, мм | 105 | 130 | 143 | 158 | 175 |
| Длина, мм | 450 | 450 | 500 | 560 | 620 |
| Масса, кг | 39 | 40 | 55 | 85 | 120 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик весоизмерительный тензорезисторный SENSIQ® Weighbeam WB, SENSIQ® Weighbeam DWB | — | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в документах «Датчик весоизмерительный тензорезисторный SENSIQ® Weighbeam WB, SENSIQ® Weighbeam DWB. Паспорт», «Датчик весоизмерительный тензорезисторный SENSIQ® Weighbeam DWB. Паспорт»
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»
Техническая документация изготовителя
