| Номер в госреестре | 81561-21 |
| Наименование СИ | Конденсаторы газонаполненные |
| Обозначение типа СИ | MCP |
| Изготовитель | HIGHVOLT Pruftechnik Dresden GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 13.04.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Конденсаторы газонаполненные MCP (далее - конденсаторы) предназначены для измерений емкости и тангенса угла потерь в мостовых схемах измерений, а также для масштабных преобразований напряжения переменного тока и передаче преобразованных сигналов приборам измерения (опционально).
Принцип действия конденсаторов основан на системе коаксиально расположенных металлических электродов, образующих емкости Ci и С2, помещенные в замкнутый объем, наполненный гексафторидом серы SF6 (далее - элегаз).
Конденсаторы состоят из электростатического экрана, корпуса из стеклотекстолита, металлических фланцев и опоры.
Заполнение конденсаторов элегазом осуществляется через вентиль, вмонтированный в нижний фланец. Для контроля давления газа в объеме конденсаторов на нижнем фланце установлен манометр.
Верхний и нижний металлические фланцы герметично соединены через уплотняющие прокладки с торцами корпуса при помощи болтовых соединений.
Ввод высокого напряжения снабжен высоковольтным экраном, собранным из отдельных металлических дисков, образующих сферическую поверхность.
Корпуса конденсаторов закреплены на металлическом основании. Основания конденсаторов снабжены колесами со стопорами для перемещения.
Измерительные выводы емкостей С1 и С2 выполнены при помощи герметичных проходных изоляторов и соединены с разъемами LEMO-3S (основная емкость) и N-типа (вспомогательная емкость), размещенными в коробке, закрепленной на основании конденсаторов. Для защиты измерительных приборов, подсоединяемых к конденсаторам, в коробке установлены защитные разрядники «Epcos» с разрядным напряжением 1000 В.
В случае использования конденсатора в качестве делителя напряжения к емкости C2 подключается блок плеча низкого напряжения Clv (поставляется по отдельному заказу).
Конденсаторы выпускаются в следующих модификациях: MCP 100, MCP 200, MCP 300, MCP 350, MCP 400, MCP 500, MCP 600, MCP 700, MCP 800, который отличаются номинальными напряжениями, габаритными размерами и массой.
Нанесение знака поверки на конденсатор не предусмотрено.

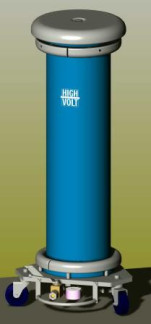

Общий вид конденсаторов и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Номинальные параметры конденсаторов
| Модификация | МСР 100 | МСР 200 | МСР 300 | МСР 350 | МСР 400 | МСР 500 | МСР 600 | МСР 700 | МСР 800 |
| Номинальное значение напряжения переменного тока Ином, кВ | 100 | 200 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| Номинальное значение основной емкости С1, пФ | 100 | 100 | 100 | 100 | 100 | 50 | 50 | 50 | 50 |
| Номинальное значение tan5i емкости Ci | 1-10-5 | 110-5 | 110-5 | 110-5 | 110-5 | 110-5 | 110-5 | 110-5 | 110-5 |
| Номинальное значение вспомогательной емкости С2, пФ | - | 16 | 16 | 16 | 16 | 14 | 14 | 19 | 19 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Допускаемое отклонение основной и вспомогательной емкости от номинального значения, % | ±5 |
| Пределы допускаемой относительной основной погрешности воспроизведения основной и вспомогательной емкости, % | ±0,1 |
| Диапазон значений напряжения переменного тока, кВ | от 0,1-Ином до 1,0-Ином |
| Диапазон значений коэффициента масштабного преобразования напряжения переменного тока | от 100 до 20000* |
| Пределы допускаемой относительной погрешности коэффициента масштабного преобразования напряжения переменного тока, % | ±3,0* |
| Номинальная частота переменного тока, Гц | 50 |
| Пределы допускаемой дополнительной погрешности воспроизведения емкости от изменений температуры окружающей среды в диапазоне рабочих температур на 1 оС, % | ±0,003 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 75 от 86 до 106 |
| Примечание: * - данные характеристики действительны только при наличии блока плеча низкого напряжения Clv в комплекте поставки. | |
| Наименование характеристики | Значение |
| Габаритные размеры средства измерений (ширинахглубинахвысота), мм, не более | |
| - для модификации MCP 100 | 420x420x1000 |
| - для модификации МСР 200 | 750x750x1400 |
| - для модификации МСР 300 | 1100x1100x2400 |
| - для модификаций МСР 350 и МСР 400 | 1200x1200x2700 |
| - для модификаций МСР 500 и МСР 600 | 1400x1400x3500 |
| - для модификаций МСР 700 и МСР 800 | 2000x2000x4300 |
| Масса, кг, не более | |
| - для модификации MСР 100 | 46 |
| - для модификации МСР 200 | 130 |
| - для модификации МСР 300 | 220 |
| - для модификаций МСР 350 и МСР 400 | 345 |
| - для модификаций МСР 500 и МСР 600 | 660 |
| - для модификаций МСР 700 и МСР 800 | 1450 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +5 до +40 |
| - относительная влажность, % | до 75 при 30 оС |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 8000 |
Нанесение знака утверждения типа на конденсатор не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Конденсатор газонаполненный MCP | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 206.1-024-2020 | 1 экз. |
приведены в разделе 8 «Эксплуатация» Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к конденсаторам газонаполненным MCP
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
