| Номер в госреестре | 81562-21 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ"), г. Самара |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее - РВСП) предназначен для измерения объема жидкости.
Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.
РВСП представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей. РВСП оснащенный дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации и понтоном.
Место нахождения резервуара вертикального стального цилиндрического РВСП-20000, заводской номер 7: АО «Транснефть-Сибирь», Тюменское УМН, ЛПДС «Торгили».
Нанесение знака поверки на средство измерений не предусмотрено.

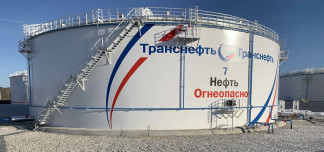

На рисунке 1 представлен общий вид РВС.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВСП-20000 | 1 |
| Паспорт вертикального стального цилиндрического резервуара | 1 |
приведены в разделе 9 паспорта.
Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВСП-20000
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика
поверки
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
