Государственный реестр средств измерений

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-3000, 81566-21

81566-21
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-3000, предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 81566-21
Наименование СИ Резервуар стальной вертикальный цилиндрический теплоизолированный
Обозначение типа СИ РВС-3000
Изготовитель Акционерное общество "Челябинский завод металлоконструкций" (АО "Чзмк") (Резервуар изготовлен в 1973 г. Челябинским заводом металлоконструкций), г. Челябинск
Год регистрации 2021
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-3000, предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью, 3000 м3.

Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер наносится типографским способом в паспорт резервуара и методом аэрографии на вертикальную стенку резервуара.

Резервуар РВС-3000 с заводским номером 6 расположен по адресу: Мурманская область, г. Кировск, промплощадка АНОФ-2, участок мазутного хозяйства ГСМ 2, КФ АО «Апатит».

Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

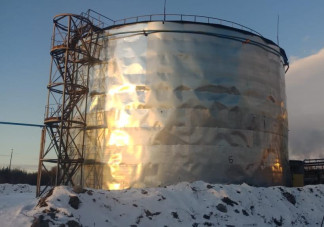

Рисунок 1 - Общий вид резервуара РВС-3000

Пломбирование резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

3000

Пределы допускаемой относительной погрешности определения вместимости, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический теплоизолированный

РВС-3000

1 шт.

Паспорт

-

1 шт.

Градуировочная таблица

-

1 шт.

Методика поверки

МП 1247-7-2020

1 шт.

Сведения о методах измерений

приведены в пункте 7.5 паспорта.

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-3000

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 07.11.2024
