| Номер в госреестре | 81568-21 |
| Наименование СИ | Микроскоп измерительный металлургический |
| Обозначение типа СИ | ML-7000 |
| Изготовитель | "MEIJI TECHNO CO., Ltd.", Япония |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Микроскоп измерительный металлургический ML-7000 Назначение средства измерений
Микроскоп измерительный металлургический ML-7000 (далее - микроскоп) предназначен для прецизионных измерений наружных и внутренних линейных размеров и диаметров изделий до 25 мм.
Принцип действия микроскопа основан на увеличении изображения измеряемого объекта и передаче измеряемого размера объекта перемещению наконечника электронной микрометрической головки, с помощью которого объект вместе с предметным столом микроскопа перемещают от одного края контура измеряемого размера до другого. Перемещение стола контролируется наблюдателем через окуляр визирного микроскопа, имеющего вертикальную отсчетную нить, с которой последовательно совмещают края измеряемого контура изделия.
Микроскоп конструктивно состоит из основания, на котором смонтирован предметный стол с электронной микрометрической головкой, и колонки с визирным микроскопом. Визирный микроскоп состоит из объектива, тубуса и окуляра.
Фокусировка на измеряемом объекте осуществляется с помощью перемещения предметного стола вверх и вниз. Стол освещается специальной лампой через микроскоп и может перемещаться с помощью микровинта электронного микрометра в продольном направлении. Индикация показаний производится на жидкокристаллическом индикаторе микрометра. Знак поверки наносится на лицевую панель микроскопа в виде наклейки.

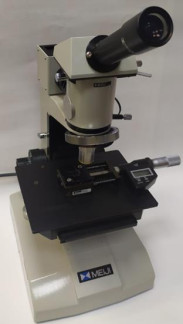

Общий вид микроскопа и обозначение места нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места нанесения знака поверки
Пломбирование микроскопа измерительного металлургического ML-7000 не предусмотрено.
Микроскоп имеет встроенное программное обеспечение (ПО), которое записано в энергонезависимую память цифровой микрометрической головки при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО и измерительной информации микроскопа от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины, мм | от 0 до 25 |
| Пределы допускаемой абсолютной погрешности микроскопа при измерении длины, мм | ±0,005 |
| Предел допускаемой вариации показаний, мм | 0,004 |
| Цена единицы наименьшего разряда, мм | 0,001 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц, не более | 50 |
| Потребляемая мощность, ВА, не более | 40 |
| Размер измерительной поверхности основания, мм, | |
| не более: | |
| - длина | 40 |
| - ширина | 40 |
| Габаритные размеры, мм, не более: | |
| - высота | 400 |
| - ширина | 300 |
| - длина | 250 |
| Масса, кг, не более | 6,8 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| Средний срок службы, лет, не менее | 5 |
наносится на лицевую панель микроскопа способом наклейки. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование комплектующих | Обозначение | Количество |
| Микроскоп измерительный металлургический | ML-7000 | 1 шт. |
| Паспорт | 1 экз. | |
| Инструкция по эксплуатации | 1 экз. | |
| Методика поверки | МП 84-233-2020 | 1 экз. |
| Описание типа | - | 1 экз. |
приведены в разделе 3 Инструкции по эксплуатации и в разделе «Назначение и принцип действия» Паспорта.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
