| Номер в госреестре | 81569-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-50, РГС-75 |
| Изготовитель | Общество с ограниченной ответственностью "Каскад-Металл" (ООО "Каскад-Металл"), г. Ногинск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-75 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют стальные горизонтальные конструкции цилиндрической формы. Резервуар РГС-75 с усечено-коническими днищами, резервуары РГС-50 с коническими днищами.
Тип размещения резервуаров - подземный.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-75 расположены на территории резервуарного парка резервуарного парка филиала «Энгельс» Акционерного общества «Газпромнефть-Аэро», 413101, г. Энгельс-1.

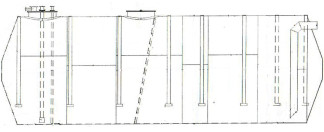

Эскизы резервуаров горизонтальных стальных цилиндрических РГС-75 зав.№ 131027-Э3, РГС-50 зав.№№ 131029-Э3, 131030-1-Э3, 131030-2-Э3 представлены на рисунках 1-2.
Рисунок 2 - Эскиз резервуаров РГС-50 зав.№№ 131029-Э3, 131030-1-Э3, 131030-2-Э3
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-50, РГС-75 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | 3 |
| Тип резервуара | РГС-50 | РГС-75 |
| Номинальная вместимость, м3 | 50 | 75 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 | |
| Средний срок службы, лет, не менее | 30 | |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от минус 40 до плюс 50 от 84,0 до 106,7 | |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные горизонтальные цилиндрические | РГС-50 (РГС-75) | 1 шт. |
| Паспорта | - | 1 экз. |
| Градуировочные таблицы | - | 1 экз. |
приведены в паспорте, раздел 13.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-50, РГС-75
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
