Номер в госреестре | 81571-21 |
Наименование СИ | Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 |
Обозначение типа СИ | "УДАС-03А" |
Изготовитель | Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва |
Год регистрации | 2021 |
Срок свидетельства | 15.04.2026 |
МПИ (интервал между поверками) | 3 года |
Описание типа | скачать |
Методика поверки | скачать |
Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 «УДАС-03А» предназначены для измерений объемной активности радионуклидов йода в воздухе.
Принцип действия установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 «УДАС-03А» (далее - установка) основан на измерении активности радионуклидов йода, отобранных на сорбенте при прокачке воздуха через кассету с сорбентом. Измерение активности радионуклидов йода проводится спектрометрическим методом с помощью сцинтилляционного детектора, расположенного под съемной кассетой с сорбентом. Компенсация фона осуществляется дополнительным сцинтилляционным детектором. Объем воздуха, прокачанного через сорбент, определяется с помощью расходомера, входящего в состав установки. Объемная активность радионуклидов йода вычисляется с помощью программного обеспечения установки по показаниям сцинтилляционных детекторов и расходомера.
В корпусе установки размещены: сцинтилляционные детекторы (измерительный и компенсационный), помещенные в свинцовую защиту, расходомер, управляющая и измерительная электроника, кассета с сорбентом, блок питания.
На лицевой стороне корпуса установки расположены дисплей, клавиатура и светодиоды (световая индикация). На боковых стенках корпуса расположены патрубки подачи и отвода воздуха, силовые и сигнальные электрические разъемы, предохранитель, клемма заземления.
Установка может размещаться стационарно или служить в качестве передвижного средства измерений.
Нанесение знака поверки на установку не предусмотрено. Заводской номер наносится типографским способом на табличку, расположенную на боковой панели установки. Формат
нанесения заводского номера: «Зав. № XY 20_г», где X - число от 0 до бесконечности, Y -
число от 0 до 9, год выпуска указывается в полном формате.

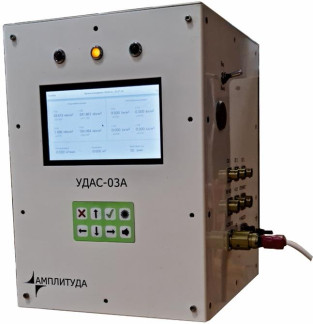

Общий вид установки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Установка имеет встроенное программное обеспечение (ПО), которое обеспечивает получение и отображение результата измерения объемной активности радионуклидов йода с возможностью записи в журнал измерений. Влияние ПО учтено в значениях метрологических характеристик установки.
ПО имеет возможность обеспечивать вспомогательные функции такие, как самотестирование, просмотр спектра, индикация контролируемых и вспомогательных параметров, настройка пороговых уровней срабатывания сигнализации, передача результатов измерений в систему радиационного контроля и т.д.
Защита от несанкционированного изменения ПО обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием установки.
Конструкция установки исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | УДАС-03А |
Номер версии (идентификационный номер) ПО | У.1.Х.У* |
Цифровой код идентификатора ПО | - |
*1 - метрологически значимая часть, X.Y - метрологически незначимая часть |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон энергий регистрируемого гамма-излучения, кэВ | от 50 до 3000 |
Диапазон измерений объемной активности радионуклидов йода, Бк/м3: Примечание - Нижний предел измерения 110-2 Бк/м3 устанавливается в режиме накопления за 24 ч для радионуклида I-131 при условии отсутствия других радионуклидов | от 1-10-2 до 3,7-106 |
Пределы допускаемой относительной погрешности измерений объемной активности радионуклидов йода, % | ±30 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Время установления рабочего режима при постоянных внешних условиях, мин, не более | 15 |
Время непрерывной работы установки, ч, не менее | 24 |
Нестабильность показаний установки за 24 ч непрерывной работы, %, не более | 5 |
Наименование характеристики | Значение |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+33 50±3 |
Потребляемая мощность, ВА, не более | 50 |
Габаритные размеры (длинахширинахвысота), мм, не более | 300x330x400 |
Масса, кг, не более | 29 |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа | от -10 до +55 98 от 84 до 106,7 |
Средняя наработка на отказ, ч, не менее Срок службы, лет, не менее | 35000 15 |
наносится на титульные листы эксплуатационной документации методом компьютерной графики и типографским способом на табличку, расположенную на боковой панели установки.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Установка для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 | «УДАС-03А» | 1 шт. |
Насос | - | * |
Контрольный источник | - | 1 шт.** |
Держатель для источников | - | 1 шт. |
Тележка | - | * |
Элементы крепления к тележке | - | * |
Элементы крепления к стене | - | * |
Комплект запасных частей (ЗИП) | - | * |
Комплект кабелей | - | 1 |
Руководство по эксплуатации | АЖНС.412123.008РЭ | 1 экз. |
Паспорт | АЖНС.412123.008ПС | 1 экз. |
Паспорт на контрольный источник | - | * |
Методика поверки | РТ-МП-7572-03-2020 | 1 экз. |
* Поставляется в соответствии с условиями поставки. ** Поставляется встроенным в установку. |
приведены в разделе 2 «Использование по назначению» документа АЖНС.412123.008РЭ Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 «УДАС-03А» Руководство по эксплуатации.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
Приказ Росстандарта от 29.12.2018 № 2841 Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
АЖНС.412123.008ТУ Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135 «УДАС-03А». Технические условия
Зарегистрировано поверок | 7 |
Поверителей | 2 |
Актуальность данных | 20.11.2024 |
