| Номер в госреестре | 81582-21 |
| Наименование СИ | Приборы для определения числа падения |
| Обозначение типа СИ | ПЧП-М |
| Изготовитель | Общество с ограниченной ответственностью "Биофизическая аппаратура" (ООО "БФА"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 13.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для определения числа падения ПЧП-М (далее - приборы) предназначены для измерений числа падения при определении альфа амилазной активности в зерне и муке.
Принцип действия приборов основан на измерении времени свободного падения шток-мешалки определенной массы в вискозиметрической пробирке, заполненной водно -мучной суспензией, на заданное расстояние. Полученные значения интервалов времени, выраженные в секундах, соответствуют значениям числа падения. Результаты измерений выводятся на дисплей прибора. Метод измерений числа падения регламентирован в ГОСТ 27676 и ГОСТ ISO 3093.
Приборы состоят из двух частей: блока механического привода с блоком охлаждения и блока управления, обеспечивающего автоматизированное выполнение процедуры измерения по двум каналам и имеющего монитор вывода информации.
Приборы выпускаются в трех модификациях: ПЧП-3, ПЧП-7, ПЧП-Etalonic, которые отличаются технически и конструктивно:
- ПЧП-3 является базовой моделью, требующей подключения к источнику воды для охлаждения крышки водяной бани и сливу воды;
- ПЧП-7 имеет встроенную автономную систему охлаждения, не требующую подключения к источнику воды и сливу;
- ПЧП-Etalonic имеет встроенную автономную систему охлаждения, не требующую подключения к источнику воды и сливу, оборудован системой автоматического отключения устройства при неиспользовании прибора, имеет возможность вывода информации на монитор прибора на других языках.

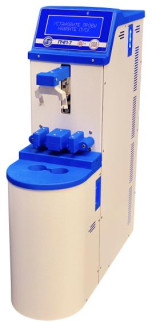

Общий вид приборов для определения числа падения ПЧП-М представлен на рисунке 1.
а) б) в)
Рисунок 1 - Общий вид приборов для определения числа падения ПЧП-М а) ПЧП-3; б) ПЧП-7; в) ПЧП-Etalonic
Пломбирование приборов не предусмотрено.
Нанесение знака поверки на прибор не предусмотрено.
Приборы имеют встроенное программное обеспечение (ПО), которое записывается в энергозависимую память прибора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений числа падения, с | от 60 до 900 |
| Пределы допускаемой систематической составляющей абсолютной погрешности измерений числа падения (при измерении интервалов времени), с | ±1,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса шток-мешалок (без направляющих втулок), г, не более | 25±0,5 |
| Высота падения шток-мешалок, мм | 68±1 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | от 49,5 до 50,5 |
| Потребляемая мощность, В-А, не более | 3000 |
| Габаритные размеры, мм, не более: | |
| - высота | 650 |
| - ширина | 180 |
| - длина | 500 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 30 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| атмосферное давление, кПа | от 84 до 107 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Прибор для определения числа падения ПЧП-М | ТУ 26.51.53-007-00626662-2020 | 1 шт. |
| Кабель сетевой 1,8 м | CEE 7/7 - IEC С13 | 1 шт. |
| Шток-мешалка | БФАС ПЧП.000820.000 | 2 шт. |
| Кассета (для пробирок) | БФАС ПЧП.000800.001 | 1 шт. |
| Шток поверочный | БФАС ПЧП.000830.000 | 1 шт. |
| Пробка резиновая конусная № 21,5 (для пробирки вискозиметрической) | ТУ 9467-003-05769082-99 (ТУ 38 1051835-88) | 4 шт. |
| Пробирка вискозиметрическая | БФАС ПЧП.000800.002-02 | 10 шт. |
| Подставка универсальная | БФАС ПЧП.000815.000 | 1 шт. |
| Трубка ПВХ 0 8 мм, 2 м (только для ПЧП-3) | ТУ 2247-001-98251521-2014 | 2 шт. |
| Ерш для мытья пробирок | ТУ 17-15-17-90 | 1 шт. |
| Пипетка градуированная вместимостью 25 мл | ГОСТ 29228 | 1 шт. |
| Ключ гаечный комбинированный 10*10 | ТУ 3926-048-53581936-2013 | 1 шт. |
| Прокладка паронитовая 019 мм | ГОСТ 15180 | 1 шт. |
| Ключ гаечный комбинированный 24*24 | ТУ 3926-048-53581936-2013 | 1 шт. |
| Паспорт | БФАС ПЧП ПС | 1 экз. |
| Методика поверки | МП 97-241(243)-2020 | 1 экз. |
приведены в разделе 5 паспорта.
ГОСТ 27676-88 Зерно и продукты его переработки. Метод определения числа падения
ГОСТ ISO 3093-2016 Зерно и продукты его переработки. Определение числа падения методом
Хагберга-Пертена
ТУ 26.51.53-007-00626662-2020 Приборы для определения числа падения ПЧП-М. Технические условия
