| Номер в госреестре | 81584-21 |
| Наименование СИ | Система измерения трехосевого ускорения |
| Обозначение типа СИ | g-Tester HIC |
| Изготовитель | "Weinmann GmbH", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерения трехосевого ускорения g-Tester HIC (далее - система) предназначена для измерений ударного ускорения, воздействующего на объект испытаний.
Принцип действия системы основан на измерении ударного ускорения, воздействующего на объект испытаний при помощи трехкомпонентного акселерометра (далее -акселерометр), встроенного в ударник системы. Чувствительные элементы акселерометра преобразуют ударное ускорение в электрические сигналы, пропорциональные его значению, которые поступают в блок обработки сигналов «HIC g-TESTER» для их обработки и вывода информации на экран монитора персонального компьютера.
Конструктивно система состоит из основных элементов:
- ударника (шара);
- блока обработки сигналов «HIC g-TESTER»;
и вспомогательного:
- персонального компьютера (ПК).
Ударник представляет собой массивную полусферу из алюминиевого сплава, которая подвешивается на цепи и служит для приема ударных импульсов от испытуемого объекта. Внутри ударника размещен трехкомпонентный акселерометр модели ASC5511LN, предназначенный для преобразования воздействующего ударного ускорения в электрические сигналы по осям Z, X и Y, пропорциональные этому ускорению, которые далее передаются по электрическому кабелю в блок обработки сигналов «HIC g-TESTER».
Блок обработки сигналов «HIC g-TESTER» служит для обработки аналоговых сигналов, поступающих от встроенного в ударник акселерометра, и вывода информации измеренного ударного ускорения по трем взаимно перпендикулярным осям и их суммарного вектора на экране монитора ПК.

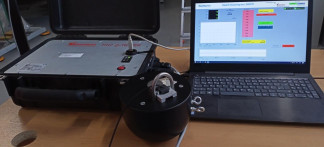

Общий вид системы и места пломбирования блока обработки сигналов «HIC g-TESTER» и крышки ударника от несанкционированного доступа представлены на рисунке 1.
Программное обеспечение (ПО) системы состоит из встроенного и автономного, которое предназначено для аналого-цифрового преобразования входных аналоговых сигналов от трехкомпонентного акселерометра в эквивалентные значения параметров ударного ускорения в цифровом виде для вывода на экран ноутбука.
Все ПО системы является метрологически значимым.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Встроенное ПО | Автономное ПО |
| DasyLab DSB | DASYLab | |
| Номер версии (идентификационный номер) ПО | EN1177-g-Tester V42.dsb | EN1176-g-Tester V4.0 a |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики системы
| Наименование характеристики | Значение |
| Диапазон измерений ударного ускорения, g* (м/с2) | от 10 до 100 (от 100 до 1000) |
| Диапазон рабочих частот, Гц | от 100 до 630 |
| Нелинейность амплитудной характеристики в диапазоне амплитуд измеряемых ударных ускорений, %, не более | 5 |
| Пределы допускаемой относительной погрешности измерений ударного ускорения, % | ±10 |
| * - ускорение свободного падения | |
| Наименование характеристики | Значение |
| Масса, кг, не более: - блока обработки сигналов «HIC g-TESTER» - ударника | 6,2 4,6 |
| Габаритные размеры, мм, не более: - блока обработки сигналов «HIC g-TESTER» (ширина, высота, глубина); - ударника (длина, диаметр) | 400; 180; 350 112; 160 |
| Напряжение питания сети переменного тока, В | 220±10 |
| Частота питания сети переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, Вт, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более | от +15 до +25 80 |
| Время непрерывной работы, ч, не менее | 4 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 10 |
наносится на руководство по эксплуатации типографским способом. Комплектность средства измерений
| Таблица 4 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Ударник | - | 1 шт. |
| Блок обработки сигналов «HIC g-TESTER» | HIC g-TESTER | 1 шт. |
| ПК | - | 1 шт. |
| СD диск с программным обеспечением | DasyLab loader | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2520-095-2020 | 1 экз. |
раздел 2 руководства по эксплуатации «Система измерения трехосевого ускорения g-Tester HIC».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения
ГОСТ 8.137-84 Государственный специальный эталон и государственная поверочная схема для средств измерения ускорения при ударном движении
Техническая документация фирмы «Weinmann GmbH», Германия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
