| Номер в госреестре | 81587-21 |
| Наименование СИ | Машины испытательные электромеханические |
| Обозначение типа СИ | серии 5900 |
| Изготовитель | "Instron, A Division of Illinois Tool Works, Inc.", США |
| Год регистрации | 2021 |
| Срок свидетельства | 20.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные электромеханические серии 5900 (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Принцип действия машин основан на преобразовании электромеханическим приводом машины электрической энергии в линейное перемещение подвижной траверсы. При перемещении траверсы к испытуемому образцу одновременно прикладывается сила, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально приложенной силе. Перемещение подвижной траверсы с помощью датчика -энкодера также в виде электрического сигнала попадает в систему измерений перемещения.
Конструктивно машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепления испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие. Машина может комплектоваться сменными датчиками силы, диапазон измерений силы которых не превышает наибольшего предела измерений в соответствии с модификацией машины.
Диапазон измерений перемещения подвижной траверсы зависит от высоты рамы и установочных приспособлений. Значения силы и перемещения отображаются на дисплее персонального компьютера или пульте оператора.
Система измерений и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние устройства.
Модели машин отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой.
Машины моделей 5942, 5943 и 5944 - одноколонного исполнения, настольного типа.
Машины моделей 5965, 5966, 5967 и 5969 - двухколонного исполнения, настольного
типа.
Машины моделей 5982, 5984, 5985, 5985А, 5988 и 5989 - двухколонного исполнения, напольного типа. Модель 5985А - усовершенствованный вариант машин модели 5985.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид модификаций машин представлен на рисунках 1 - 2.
Пломбирование машин не предусмотрено.

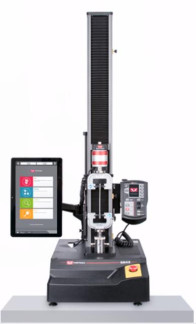

Рисунок 1 - Общий вид машин испытательных электромеханических серии 5900
Для работы с машинами используется метрологически значимое программное обеспечение «Bluehill Universal» (далее - ПО), устанавливаемое на ПК. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «Bluehill Universal» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационное наименование ПО | «Bluehill Universal» |
| Номер версии (идентификационный номер ПО) | не ниже 4.2х |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модель | Диапазон измерений силы1), Н | Пределы допускаемой относительной погрешности измерений силы, % | Диапазон измерений перемещения подвижной травер-сы2), мм | Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 20 мм включ., мм | Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 20 мм до наибольшего предела измерений, % |
| 5942 | от 0,5 до 5 от 0,5 до 10 от 0,5 до 50 от 0,5 до 100 от 0,5 до 500 | ±0,5 | от 0 до 488 | ±0,01 | ±0,05 |
| 5943 | от 1 до 10 от 1 до 50 от 1 до 100 от 1 до 500 от 1 до 1000 | от 0 до 885 | |||
| 5944 | от 2 до 50 от 2 до 100 от 2 до 500 от 2 до 1000 от 2 до 2000 | ||||
| 5965 | от 5 до 50 от 5 до 100 от 5 до 500 от 5 до 1000 от 5 до 2000 от 5 до 5000 | от 0 до 1140 от 0 до 1640 | |||
| 5966 | от 10 до 100 от 10 до 500 от 10 до 1000 от 10 до 2000 от 10 до 5000 от 10 до 10000 | ||||
| 5967 | от 30 до 500 от 30 до 1000 от 30 до 2000 от 30 до 5000 от 30 до 10000 от 30 до 30000 |
| Модель | Диапазон измерений силы1), Н | Пределы допускаемой относительной погрешности измерений силы, % | Диапазон измерений перемещения подвижной травер-сы2), мм | Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 20 мм включ., мм | Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 20 мм до наибольшего предела измерений, % |
| 5969 | от 50 до 500 от 50 до 1000 от 50 до 2000 от 50 до 5000 от 50 до 10000 от 50 до 30000 от 50 до 50000 | ±0,5 | от 0 до 1140 от 0 до 1640 | ±0,01 | ±0,05 |
| 5982 | от 100 до 500 от 100 до 1000 от 100 до 2000 от 100 до 5000 от 100 до 10000 от 100 до 30000 от 100 до 50000 от 100 до 100000 | от 0 до 1330 от 0 до 1830 | |||
| 5984 | от 150 до 500 от 150 до 1000 от 150 до 2000 от 150 до 5000 от 150 до 10000 от 150 до 30000 от 150 до 50000 от 150 до 100000 от 150 до 150000 | ||||
| 5985 | от 250 до 500 от 250 до 1000 от 250 до 2000 от 250 до 5000 от 250 до 10000 от 250 до 30000 от 250 до 50000 от 250 до 100000 от 250 до 150000 от 250 до 250000 |
| Модель | Диапазон измерений силы1), Н | Пределы допускаемой относительной погрешности измерений силы, % | Диапазон измерений перемещения подвижной травер- сы2), мм | Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 20 мм включ., мм | Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 20 мм до наибольшего предела измерений, % |
| 5985А | от 300 до 1000 от 300 до 2000 от 300 до 5000 от 300 до 10000 от 300 до 30000 от 300 до 50000 от 300 до 100000 от 300 до 150000 от 300 до 250000 от 300 до 300000 | ±0,5 | от 0 до 1830 | ±0,01 | ±0,05 |
| 5988 | от 400 до 1000 от 400 до 2000 от 400 до 5000 от 40 до 10000 от 400 до 30000 от 400 до 50000 от 400 до 100000 от 400 до 150000 от 400 до 250000 от 400 до 400000 | от 0 до 1850 | |||
| 5989 | от 600 до 1000 от 600 до 2000 от 600 до 5000 от 600 до 10000 от 600 до 30000 от 600 до 50000 от 600 до 100000 от 600 до 150000 от 600 до 250000 от 600 до 400000 от 600 до 600000 | ||||
| 1 - диапазон измерений силы зависит от датчиков, входящих в комплект поставки с указанием поставляемого комплекта в паспорте и зависит от заказа потребителя; 2) - диапазон измерений перемещения подвижной траверсы указан в паспорте и зависит от заказа потребителя. | |||||
| Наименование характеристики | Значение | |||||||
| Модель | 5942 | 5943; 5944 | 5965; 5966 | 5965; 5966 | 5967 | 5967 | 5969 | 5969 |
| Габаритные размеры, мм, не более: - длина - ширина - высота3) | 615 460 985 | 615 460 1380 | 725 780 1630 | 725 780 2160 | 725 780 1630 | 725 780 2160 | 725 780 1630 | 725 780 2160 |
| Масса3), кг, не более | 43 | 55 | 146 | 161 | 192 | 258 | 250 | 316 |
| 3) - высота и масса машин зависят от диапазона измерений перемещения подвижной траверсы. | ||||||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Модель | 5982 | 5982 | 5984; 5985 | 5984; 5985 | 5985А | 5988 | 5989 |
| Габаритные размеры, мм, не более: - длина - ширина - высота3) | 780 1130 2270 | 780 1130 2775 | 780 1130 2270 | 780 1130 2775 | 780 1130 2770 | 965 1600 3130 | 965 1600 3130 |
| Масса3), кг, не более | 784 | 898 | 882 | 955 | 995 | 2255 | 2516 |
| 3) - высота и масса машин зависят от диапазона измерений перемещения подвижной траверсы. | |||||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-33 50±1 |
наносится на корпус основания машин испытательных электромеханических серии 5900 методом печати.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная электромеханическая серии 5900 в комплекте | 1 шт. | |
| Носитель с программным обеспечением | - | 1 шт. |
| Персональный компьютер | - | По заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП АПМ 56-20 | 1 экз. |
приведены в главе 3 «Испытание образцов» «Машины испытательные электромеханические серии 5900. Руководство по эксплуатации».
Техническая документация «Instron, A Division of Illinois Tool Works, Inc.», США
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
