| Номер в госреестре | 81589-21 |
| Наименование СИ | Мерники технические 1-го класса вертикальные |
| Обозначение типа СИ | К7-ВМА |
| Изготовитель | Смелянский машиностроительный завод, г. Смела Черкасской обл., УССР |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники технические 1-го класса вертикальные К7-ВМА (далее - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или
налива.
Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерники представляют собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мерниках имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение. К мерникам данного типа относятся мерники К7-ВМА зав.№№ 462, 463.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку мерника, краны для отбора проб и на фланцы.

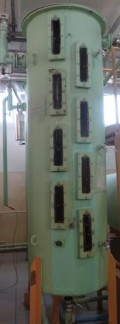

Общий вид мерников представлен на рисунке 1.
Рисунок 1 - Общий вид мерников К7-ВМА, зав.№№ 462, 463
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики мерников К7-ВМА, зав.№№ 462, 463
| Наименование характеристики | Значение | |
| № 462 | № 463 | |
| Номинальная вместимость, дм3 | 746,0 | 747,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 | |
| Наименование характеристики | Значение | |
| № 462 | № 463 | |
| Габаритные размеры (Диаметр х Высота), мм, не более | 800х2315 | 800 х 2320 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +10 до +30 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1 -го класса вертикальный К7-ВМА | К7-ВМА, зав.№ 462 | 1 шт. |
| Мерник технический 1 -го класса вертикальный К7-ВМА | К7-ВМА, зав.№ 463 | 1 шт. |
| Паспорт | К7-ВМА, 462 ПС | 1 шт. |
| Паспорт | К7-ВМА, 463 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта 462 ПС, 463 ПС
Нормативные документы, устанавливающие требования к мерникам техническим 1 -го класса вертикальным К7-ВМА
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
