| Номер в госреестре | 81594-21 |
| Наименование СИ | Радиометры альфа-бета-излучения низкофоновые |
| Обозначение типа СИ | LB 790 |
| Изготовитель | Компания BERTHOLD TECHNOLOGIES GmbH&Co. KG, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 20.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиометры альфа-бета-излучения низкофоновые LB 790 (далее радиометр LB 790) предназначены для измерений активности альфа- и бета-излучающих радионуклидов в твердых счетных образцах и источниках диаметром до 60 мм.
Принцип действия радиометра LB 790 основан на преобразовании энергии, теряемой регистрируемой заряженной частицей в пропорциональном счетчике на ионизацию рабочего газа, в электрический импульс, амплитуда которого пропорциональна энергии регистрируемой частицы.
Радиометр LB 790 является стационарным прибором, разработанным для определения низких уровней активности альфа- и бета-излучающих радионуклидов в твердых счетных образцах. В приборе реализована возможность одновременного измерения 10 счетных образцов диаметром до 60 мм с автоматической функцией разделения импульсов от альфа- и бета- частиц на основе амплитудной дискриминации.
Конструктивно радиометр LB 790 состоит из измерительного блока, к которому подсоединен баллон с рабочим газом, и модуля интерфейса LB 5330.
Измерительный блок включает детектирующую систему с пропорциональными счетчиками, выдвижные планшеты для установки источников и свинцовую защиту.
Детектирующая система радиометра LB 790 состоит из 10 пропорциональных счетчиков проточного типа с тонким входным окном из майларовой пленки толщиной 1,5 мкм (0,21 мг/см2) с двусторонним напылением алюминия. Фоновое излучение подавляется путем использования комбинации пассивной (свинец толщиной 100 мм) и активной защиты с дополнительным защитным счетчиком, работающим в режиме антисовпадений с основными счетчиками. Измерительный блок радиометра соединен с баллоном, содержащим рабочий газ: ArCH (Ar90%/CH410%) или Ar-CO2 (Ar90%/C0210% или Ar82%/C0218%), средний расход газа при измерениях - 75 см3/мин.
Интерфейс LB 5330 представляет собой модульную 19-дюймовую систему, включающую компьютерный блок, графический дисплей с сенсорной панелью, высоковольтный блок, счетную карту с цифровыми входами и блок питания широкого диапазона. Блок интерфейса LB 5330 служит для сбора, обработки, накопления данных измерений и последующей передачи информации в компьютер. Управление радиометром и обработка результатов измерений осуществляется с помощью программного обеспечения (ПО) AMS LIGHT, устанавливаемого на компьютер, соединенный с блоком интерфейса LB 5330. Схема подключения радиометра LB 790 приведена на рисунке 1 .
| 1 | ПК с ПО AMS | 6 | Кабель: Интерфейс <> Детекторная система |
| 2 | Стол | 7 | Г азовое подключение |
| 3 | USB-кабель: ПК <-> Интерфейс | 8 | Г азовый шланг |
| 4 | Интерфейс LB 5330 | 9 | Редуктор давления |
| 5 | Детекторная система (счетчик) | 10 | Г азовый баллон/газовое подключение |
Рисунок 1 - Схема подключения радиометра LB 790
Пломбирование радиометра LB 790 не предусмотрено.
Нанесение знака поверки на радиометр LB 790 не предусмотрено. Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

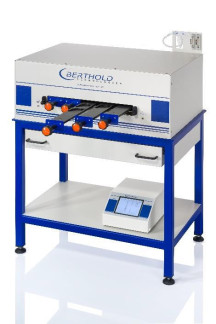

Общий вид радиометра LB 790 представлен на рисунке 2.
S- «
,= П;
Программное обеспечение (ПО) радиометров состоит из встроенного и автономного.
Встроенное ПО «LB5330» размещается в блоке интерфейса, является пассивным и выполняет операции по команде управляющего компьютера. Связь с компьютером осуществляется по установленному протоколу с заданной скоростью передачи данных. С помощью ПО «LB5330» осуществляются следующие функции радиометра: настройка напряжения на счетчиках, накопление зарегистрированных событий, автоматические поправки на фон, на распад, на вклад другого вида излучения, расчет статистической неопределенности, контроль работы детектора (сбой)
Автономное программное обеспечение «AMS LIGHT» устанавливается на управляющий компьютер, работающий под ОС Windows версии не ниже 7. С помощью ПО «AMS LIGHT» осуществляется управление радиометром, задаются параметры измерений, отображаются результаты измерений и данные об ошибках. Реализована возможность сохранения результатов и параметров измерений в виде протоколов в формате программ Excel, Word или Access.
Разделение ПО с выделением метрологически значимой части не предусмотрено.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО радиометра от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 1 - Идентификационные данные ПО радиометров LB-790
| Идентификационные данные | Значение | |
| Встроенное | Автономное (внешнее) | |
| Идентификационное наименование ПО | LB5330 | AMS LIGHT (файл ams.exe) |
| Номер версии ПО | 1.131) | 2.4.21) |
| Цифровой идентификатор ПО (по MD5) | недоступен | CDC769DDB25F1F383BEE0 419A68A37322) |
| 1) Номер версии не ниже указанного в таблице 2) Контрольная сумма файла относится к указанной в таблице версии программного обеспечения | ||
Таблица 2 - Метрологические характеристики радиометров LB-790
| Наименование характеристики | Значение |
| Чувствительность к альфа- излучению*, (имп/с)/Бк, не менее | 0,35 |
| Чувствительность к альфа- излучению источников в штатной геометрии**, (имп/с)/Бк, не менее | 0,25 |
| Диапазон измерений активности альфа-излучающих радионуклидов*, Бк | от 0,01 до 10 000 |
| Пределы допускаемой относительной погрешности измерений активности альфа-излучающих радионуклидов*, % | ±15 |
| Чувствительность к бета- излучению*, (имп/с)/Бк, не менее | 0,25 |
| Чувствительность к бета- излучению источников в штатной геометрии**, (имп/с)/Бк, не менее | 0,20 |
| Диапазон измерений активности бета-излучающих радионуклидов*, Бк | 0,05 - 10 000 |
| Пределы допускаемой относительной погрешности измерений активности бета-излучающих радионуклидов*, % | ±15 |
| * - Значения чувствительностей и диапазоны измерений активности приведены для измерений источников 239Pu и 90Sr+90Y типов 2CO и 2П9 в геометрии, обеспечивающей максимальную чувствительность, расстояние от дна планшета до активной поверхности источника - 8мм. ** - Чувствительность определена в штатной геометрии, источник на дне стандартной подложки. | |
| Наименование характеристики | Значение |
| Типичный фон альфа-излучения, имп/мин, не более | 0,1 |
| Типичный фон бета-излучения, имп/мин, не более | 1,0 |
| Время установления рабочего режима, мин | 15 |
| Нестабильность скорости счета за 8 час непрерывной работы, %, не более | 1 |
| Диапазон регистрируемых энергий альфа-излучения, МэВ | от 3,0 до 10,0 |
| Диапазон регистрируемых энергий бета-излучения, МэВ | от 0,05 до 3,0 |
| Напряжение питания прибора, В | 220 |
| Частота переменного напряжения, Г ц | 50 ±1 |
| Ток потребления, А | не более 0,28 |
| Потребляемая мощность, В-А, не более | 120 |
| Масса, кг, не более | |
| Блок интерфейса | 3,4 |
| Блок счетчиков (с защитой) | 1200 |
| Габаритные размеры, мм, не более | |
| Блок интерфейса: | |
| длина | 330 |
| ширина | 240 |
| высота | 135 |
| Блок счетчиков в защите: | |
| длина | 850 |
| ширина | 545 |
| высота | 320 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при температуре 25 °С (без конденсации), % | от +15 до +35 от 84,0 до 106,7 от 30 до 85 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 10000 |
Нанесение знака утверждения типа на радиометр LB 790 не предусмотрено. Знак утверждения типа наносится методом компьютерной графики на титульный лист руководства по эксплуатации радиометра.
Таблица 4 - Комплектность радиометров LB-790
| Наименование | Обозначение | Кол-во | Примечание |
| Радиометр альфа-бета-излучения низкофоновый LB 790 в составе: - основной блок с защитой; - блок интерфейса LB 3550 - комплект соединительных кабелей | LB 790 | 1 | - |
| Комплект подложек | - | - | Размеры и количество согласуются при заказе |
| Баллон с рабочим газом (аргон - метан) c редуктором двойного преобразования | - | 1 | по требованию заказчика |
| Наименование | Обозначение | Кол-во | Примечание |
| Персональный компьютер с принтером | - | 1 | по требованию заказчика |
| Стол стальной | - | 1 | по требованию заказчика |
| Программное обеспечение с руководством оператора | AMS LIGHT | 1 | на компакт-диске |
| Руководство по эксплуатации | - | 1 | - |
| Методика поверки | МП 2101-009-2020 | 1 | - |
приведены в документах «Радиометры альфа-бета-излучения низкофоновые LB 790. Руководство по эксплуатации» (раздел 7) и «AMS LIGHT Система измерения активности для получения данных для LB 790 / LB 770 / LB 761и устройства замены образцов LB 780. Руководство оператора» (разделы 1 -11). При использовании в сфере государственного регулирования обеспечения единства измерений радиометры LB0790 применяются в соответствии с аттестованными методиками (методами) измерений.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 4.59-79 Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей
Приказ Росстандарта от 29.12.2018 № 2841 «Об утверждении Государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
