| Номер в госреестре | 81599-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-5, РГС-10, РГС-20, РГС-50 |
| Изготовитель | Закрытое акционерное общество "Алтайспецизделия" (ЗАО "Алтайспецизделия"), Алтайский край, г. Барнаул |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10, РГС-20, РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-5, РГС-20 представляют собой сварные горизонтальные цилиндрические конструкции наземного исполнения.
Резервуары РГС-10, РГС-50 представляют собой сварные горизонтальные цилиндрические конструкции подземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта, оснащены боковой металлической лестницей, по периметру которой установлено ограждение, а также молниезащитой и защитой от статического электричества.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Резервуары в теплоизоляции.
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10, РГС-20, РГС-50 расположены на территории объектов АО «Транснефть - Восток», указанных в таблице 1.
Таблица 1 - Месторасположение резервуаров
| Тип резервуаров, номера | Месторасположение |
| 1 | 2 |
| РГС-5 зав. № 2 | АЗС НПС 21 Нерюнгринского РНУ, 676055, Амурская область, Сковородинский район, 13 км. на запад от п. Большой Невер |
| РГС-10 зав. №№ 1, 2 | АЗС Замзорской НПС, 665116, Иркутская обл., Нижнеудинский район, п. Замзор, ул. Солнечная, д. 1 |
| РГС-10 зав. №№ 22, 27, 28, 31, 19, 24 | ЛЭУ «Кимильтей» Иркутского РНУ, 665375, Иркутская обл., Зиминский район, участок Феофановский, ул. Нефтяников, д. 11 |
| РГС-20 зав. № 1 | АЗС НПС 21 Нерюнгринского РНУ, 676055, Амурская область, Сковородинский район, 13 км. на запад от п. Большой Невер |
| РГС-50 № 770 | СИКН № 450 АУНН Иркутского РНУ, 665854, Иркутская область, п. Мегет |

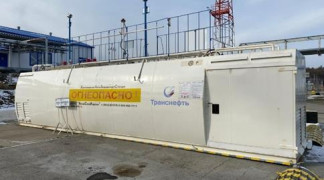

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10, РГС-20, РГС-50 представлен на рисунках 1 - 8.
I_0_®
Рисунок 8 - Эскиз резервуара РГС-50
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10, РГС-20, РГС-50 не предусмотрено.
отсутствует
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |||
| РГС-5 | РГС-10 | РГС-20 | РГС-50 | |
| Номинальная вместимость, м3 | 5 | 10 | 20 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |||
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | |||
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные горизонтальные цилиндрические | РГС-5 (РГС-10, РГС-20, РГС-50) | 1 шт. |
| Паспорта | - | 1 экз. |
| Градуировочные таблицы | - | 1 экз. |
приведены в паспорте, раздел 1.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5, РГС-10, РГС-20, РГС-50
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
