Полуприцепы-цистерны 964875, 81602-21

81602-21
Полуприцепы-цистерны 964875 (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей плотностью не более 1,0 т/м3.
Карточка СИ
Номер в госреестре 81602-21
Наименование СИ Полуприцепы-цистерны
Обозначение типа СИ 964875
Изготовитель Закрытое акционерное общество "Чебоксарское предприятие "Сеспель" (ЗАО "Чебоксарское предприятие "Сеспель"), г. Чебоксары
Год регистрации 2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Полуприцепы-цистерны 964875 (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей плотностью не более 1,0 т/м3.

Описание

Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    горловину с указателем уровня и воздухоотводящим устройством;

-    крышка горловины с заливным люком;

-    клапан дыхательный;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

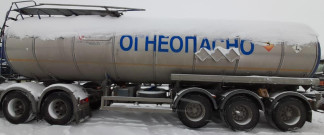

Общий вид ППЦ зав. № X8A964875D0000068 представлен на рисунке 1.

Общий вид ППЦ зав. № X8A964875E0000028 представлен на рисунке 2.

Общий вид ППЦ зав. № X8A964875E0000049 представлен на рисунке 3.

Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на маркировочную табличку ударным способом и в формуляр и паспорт транспортного средства типографским способом.

Программное обеспечение

отсутствует

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.

Место нанесения знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Заводской номер

X8A964875D0000068

X8A964875E0000028

X8A964875E0000049

Номинальная вместимость, м3

37,5

38,0

Пределы допускаемой относительной погрешности ТМ, %

±0,4

Разность между номинальной и действительной вместимостью ТМ, %, не более

±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Заводской номер

X8A964875D0000068

X8A964875E0000028

X8A964875E0000049

Снаряженная масса, кг, не более

8090

Температура окружающей среды при эксплуатации, °С

от -45 до +40

Знак утверждения типа

наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Полуприцеп-цистерна

964875

1 шт.

Запасные части, инструменты и принадлежности

1 комплект

Формуляр

1 экз.

Паспорт транспортного средства

1 экз.

Сведения о методах измерений

приведены в разделе 2 формуляра.

Нормативные документы, устанавливающие требования к полуприцепам-цистернам 964875

Приказ Росстандарта от 07 февраля 2018 г. № 256 об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Зарегистрировано поверок 11
Поверителей 3
Актуальность данных 20.11.2024
