| Номер в госреестре | 81612-21 |
| Наименование СИ | Установки для поверки счетчиков электрической энергии трехфазные |
| Обозначение типа СИ | SY-8320E |
| Изготовитель | Hongkong Songyang Industrial Ltd., Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 27.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки счетчиков электрической энергии трехфазные SY-8320E (далее - установки) предназначены для измерения напряжения переменного тока, силы переменного тока, коэффициента мощности соБф, частоты переменного тока, активной/реактивной электрической мощности (фазной/суммарной по трем фазам) и энергии (при прямом и обратном направлениях) переменного тока при поверке и регулировке трехфазных счетчиков активной и реактивной электрической энергии переменного тока.
Принцип действия установок основан на формировании источником фиктивной мощности синусоидальной волны с использованием технологии цифровой частотной модуляции, амплитудной модуляции и фазовой модуляции. Источник фиктивной мощности (далее - ИФМ) использует оцифрованные синусоидальные волны, хранящиеся в оперативной памяти, и введенные данные для шести цифроаналоговых преобразователей. На выходе шести цифроаналоговых преобразователей получается шесть синусоидальных волн с определенным фазовым соотношением, которые являются источником сигнала для трехфазного напряжения и тока. Эти сигналы усиливаются за счет ИФМ и его амплитуды. В качестве эталонного средства измерений (далее - ЭСИ) в установке используют эталонный счетчик электрической энергии SY3302. В установке вычисление погрешностей каждого поверяемого счетчика осуществляется с помощью программных модулей.
Конструктивно установки состоят следующих основных узлов:
- приборной стойки с ИФМ и ЭСИ;
- стендов для навески поверяемых счетчиков (далее - СН).
Управление установками осуществляется в ручном или в автоматическом режиме.
Управление установками в ручном режиме производится с помощью клавиатуры, расположенной в приборной стойке.
Управление работой в автоматическом режиме осуществляется с помощью внешнего персонального компьютера. Результаты определения погрешностей поверяемых счётчиков отображаются на индикаторных табло стендов и на мониторе управляющего персонального компьютера.
Установки выпускаются в двух конструктивных исполнениях: интегрированном (цельном), разделенном (составном), отличающихся количеством поверочных мест, количеством рядов поверочных мест, массой, габаритными размерами стендов из состава установок, а также исполнением приборной стойки. В интегрированном конструктивном исполнении приборная стойка интегрирована в СН. В раздельном конструктивном исполнении приборная стойка отделена от СН.
Выпускаемые конструктивные исполнения, количество поверочных мест, количество рядов поверочных мест, масса, а также габаритные размеры стендов из состава установок представлены в таблице 6.
Серийный номер наносится на маркировочную табличку типографским методом в виде цифрового кода.

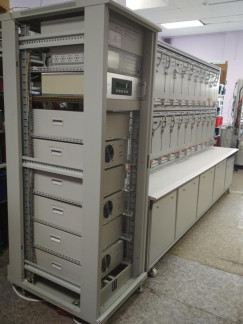

Общий вид установок представлен на рисунке 1. Пломбирование установок не предусмотрено. Нанесение знака поверки на установки не предусмотрено.
Программное обеспечение (далее - ПО) установок является встроенным, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
ПО является метрологически значимым.
Метрологические характеристики установок нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения установок приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО установок
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Elektricity Meter Test |
| Номер версии (идентификационный номер ПО), не ниже | v 3.0.7.2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон задания фазного напряжения переменного тока, В | от 0 до 300 |
| Диапазон измерений фазного напряжения переменного тока, U, В | от 40 до 300 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений фазного напряжения переменного тока при частоте от 45 до 65 Гц, % | ±0,05 |
| Наименование характеристики | Значение |
| Диапазон задания силы переменного тока, А | от 0,0001 до 1201) |
| Диапазон измерений силы переменного тока, I, А | от 0,01 до 120 |
| Пределы допускаемых основных погрешностей измерений силы переменного тока при частоте от 45 до 65 Гц: - приведенной (к верхнему пределу диапазона измерений), для диапазона измерений от 0,01 до 0,05 А включ., % - относительной, для диапазона измерений св. 0,05 до 120 А, % | ±0,05 ±0,05 |
| Диапазон задания коэффициента мощности соБф | от -1 до 1 |
| Диапазон измерений коэффициента мощности cosф | от -1 до 1 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений коэффициента мощности cosф, % | ±0,3 |
| Диапазон задания частоты переменного тока, Г ц | от 45 до 65 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений частоты переменного тока, % | ±0,02 |
| Диапазоны измерений электрической мощности (фазной/суммарной по трем фазам) переменного тока: - активной, Вт - реактивной, вар | U, В: от 40 до 300 I, А: от 0,01 до 120 -1 < cos9 < 1 U, В: от 40 до 300 I, А: от 0,01 до 120 -1 < sin9 < 1 |
| Диапазоны измерений электрической энергии переменного тока: - активной, Втч - реактивной, вар - ч | U, В: от 40 до 300 I, А: от 0,01 до 120 -1 < cos9 < 1 U, В: от 40 до 300 I, А: от 0,01 до 120 -1 < sin9 < 1 |
| Пределы допускаемых основных относительных погрешностей измерений активной/реактивной электрической мощности (фазной/суммарной по трем фазам) и энергии (при прямом и обратном направлениях) переменного тока, % | представлены в таблицах 3, 4 |
| Средний температурный коэффициент при измерении фазного напряжения, силы переменного тока, коэффициента мощности cosф, частоты переменного тока, активной/реактивной электрической мощности (фазной/суммарной по трем фазам) и энергии (при прямом и обратном направлениях) переменного тока при отклонении температуры окружающей среды от нормальных условий измерений, %/°С | ±0,01 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +10 до +30 от 30 до 85 |
| ^Верхние пределы поддиапазонов измерений силы переменного тока, А: 100; 50; 25; 10; 5; 2,5; 1; 0,5; 0,25; 0,1; 0,05; 0,025 | |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической мощности (фазной/суммарной по трем фазам) и энергии (при прямом и обратном направлениях) переменного тока
| Значение силы переменного тока, А | Коэффициент мощности еоБф | Пределы допускаемой основной относительной погрешности измерений активной электрической мощности/энергии переменного тока, % | |
| класс точности 0,05 | класс точности 0,1 | ||
| от 0,01 до 0,05 включ. | 1,0 | ±0,1 | ±0,2 |
| св. 0,05 до 120 | ±0,05 | ±0,1 | |
| от 0,01 до 0,1 включ. | 0,5 (при индуктивной | ±0,1 | ±0,2 |
| св. 0,1 до 120 | нагрузке) | ±0,05 | ±0,1 |
| от 0,01 до 0,1 включ. | 0,5 (при емкостной | ±0,1 | ±0,2 |
| св. 0,1 до 120 | нагрузке) | ±0,05 | ±0,1 |
| от 0,01 до 0,1 включ. | 0,8 (при емкостной | ±0,1 | ±0,2 |
| св. 0,1 до 120 | нагрузке) | ±0,05 | ±0,1 |
Таблица 4 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности (фазной/суммарной по трем фазам) и энергии (при прямом и обратном направлениях) переменного тока_
| Значение силы переменного тока, А | Коэффициент БШф (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности/энергии переменного тока, % | |
| класс точности 0,1 | класс точности 0,2 | ||
| от 0,01 до 0,05 включ. | 1,0 | ±0,2 | ±0,3 |
| св. 0,05 до 120 | ±0,1 | ±0,2 | |
| от 0,01 до 0,1 включ. | 0,5 | ±0,2 | ±0,3 |
| св. 0,1 до 120 | ±0,1 | ±0,2 | |
| от 0,01 до 0,1 включ. | 0,8 | ±0,2 | ±0,3 |
| св. 0,1 до 120 | ±0,1 | ±0,2 | |
| от 0,01 до 0,1 включ. | 0,25 | ±0,2 | ±0,3 |
| св. 0,1 до 120 | ±0,1 | ±0,2 | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +5 до +40 от 30 до 85 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±33; 120±18 50±1 |
| Габаритные размеры приборной стойки из состава установок (разделенное конструктивное исполнение) (длинахширинах высота), мм, не более | 600x800x1920 |
| Масса приборной стойки из состава установок (разделенное конструктивное исполнение), кг, не более | 1290 |
| Коэффициент нелинейных искажений задания сигналов напряжения и силы переменного тока, %, не более | 0,5 |
| Потребляемая мощность, В-А, не более | 3000 |
| Средняя наработка на отказ, ч | 30000 |
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
Таблица 6 - Выпускаемые конструктивные исполнения, количество поверочных мест, количество рядов поверочных мест, масса, а также габаритные размеры стендов из состава установок
| Конструктивное исполнение | Количество поверочных мест, шт. | Количество рядов поверочных мест в стенде | Масса одного стенда, кг, не более | Габаритные размеры одного стенда (длинахширинах высота), мм, не более |
| 6 | 1 | 1600x750x1920 | ||
| 12 | 2 | 2200x750x1920 | ||
| Интегрированное | 24 | 2 | 1290 1290 | 2200x750x1920 |
| (цельное) | 32 | 2 | 2000x750x1920 | |
| 40 | 2 | 2200x750x1920 | ||
| 48 | 2 | 3000x750x1936 | ||
| 24 | 2 | 2200x700x1920 | ||
| Разделенное | 32 | 2 | 1 9QO | 1800x700x1920 |
| (составное) | 40 | 2 | 2000x700x1920 | |
| 48 | 2 | 2200x700x1920 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус установки любым технологическим способом.
Таблица 7 - Комплектность установок
| Наименование | Обозначение | Количество |
| Установка для поверки счетчиков электрической энергии трехфазная SY-8320E | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-239-20 | 1 экз. |
приведены в разделе 5 «Методы измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установкам для поверки счетчиков электрической энергии трехфазным SY-8320E
ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от L10"8 до 100 А в диапазоне частот от Г10"1 до Ы06 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10"1 до 2109 Гц»
