| Номер в госреестре | 81614-21 |
| Наименование СИ | Преобразователи относительных перемещений |
| Обозначение типа СИ | серии DB-XXX |
| Изготовитель | Общество с ограниченной ответственностью "АМПЕР-ЭНЕРГО" (ООО "АМПЕР-ЭНЕРГО"), г. Иркутск |
| Год регистрации | 2021 |
| Срок свидетельства | 27.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи относительных перемещений серии DB-XXX (далее -преобразователи) предназначены для измерений виброперемещения, относительного перемещения (смещения) и частоты вращения.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем относительных перемещений, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение зазора (смещения) между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.
Преобразователи относительных перемещений серии DB-XXX состоят из бесконтактного датчика (сенсора), блока преобразований, выполненных в едином металлическом корпусе, и соединительного кабеля.
Преобразователи относительных перемещений серии DB-XXX выпускаются в трех модификациях - DB-3000, DB-5000 и DB-10000, которые отличаются друг от друга диапазоном измерения и габаритными размерами.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки ставится в паспорте.

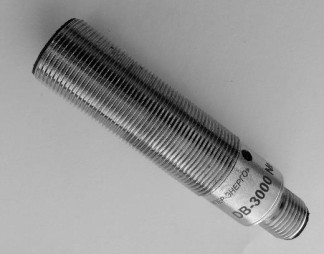

Рисунок 1 - Общий вид преобразователей относительных перемещений серии DB-XXX и место
нанесения знака утверждения типа.
отсутствует.
Таблица 1 - Метрологические характеристики преобразователей относительных перемещений серии DB-XXX
| Наименование характеристики | Значение | ||
| DB-3000 | DB-5000 | DB-10000 | |
| Номинальное значение коэффициента преобразования, мкА/мкм | 4 | 2,80 | 1,44 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения при измерении относительного перемещения в нормальных условиях измерений, % | ±5 | ||
| Диапазоны измерений относительного перемещения (смещения), мкм | от 500 до 3500 | от 500 до 5500 | от 1000 до 11000 |
| Пределы допускаемой приведенной погрешности измерений относительного перемещения (смещения) к максимальному значению диапазона измерений в диапазоне рабочих температур, % | ±5 | ||
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения при измерении относительного перемещения в диапазоне рабочих температур, % | ±10 | ||
| Диапазон измерений амплитудного значения виброперемещения, мкм | от 50 до 1500 | от 50 до 2500 | от 50 до 5000 |
| Диапазон рабочих частот, Гц | от 0,5 до 100 | ||
| Нелинейность амплитудной характеристики на базовой частоте 10 Гц при измерении виброперемещения, %, не более | ±7 | ||
| Наименование характеристики | Значение | ||
| DB-3000 | DB-5000 | DB-10000 | |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 10 Гц при измерении виброперемещения в диапазонах частот, не более: - от 0,5 до 24 Гц включ., % - св. 24 до 100 Гц, дБ | ±7 ±3 | ||
| Диапазон измерений частоты вращения, об/мин | от 5 до 12000 | ||
| Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур, об/мин | ±(1+N-0,0004) где N -заданное значение частоты вращения, об/мин | ||
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 | ||
Таблица 2 - Основные технические характеристики преобразователей относительных перемещений серии DB-XXX
| Наименование характеристики | Значение | ||
| DB-3000 | DB-5000 | DB-10000 | |
| Условия эксплуатации: - диапазон рабочих температур, °С | от -25 до +70 | ||
| Диапазон выходного тока, мА | от 0 до 20 | ||
| Параметры электрического питания: - напряжение постоянного тока (Ип), В - ток потребления, мА, не более | от +12 до +30 10 | ||
| Сопротивление нагрузки, максимальное, Ом | (Ип - 7)х50, где Ип - напряжение питания, В | ||
| Габаритные размеры без крепежных элементов (диаметр х длина), мм, не более: | 18х75 | 18х75 | 30х75 |
| Масса, г, не более: | 70 | 60 | 140 |
наносится на титульный лист паспорта типографским способом и корпус преобразователя методом гравировки или методом наклеивания специальной этикетки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь относительных перемещений | DB-XXX | 1 шт. |
| Руководство по эксплуатации | DB-2019-B71-05-001^ | 1 экз. на партию |
| Паспорт | DB-2019-B71 -05-001.ПС | 1 экз. |
| Методика поверки | DB-MH-001 | 1 экз. на партию |
приведены в Руководстве по эксплуатации «Преобразователь относительных перемещений серии DB-XXX» DB-2019-B71-05-001.P^ раздел 3.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
DB-2019-B71-05-001.Ty Преобразователи относительных перемещений серии DB-XXX. Технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
