| Номер в госреестре | 81618-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НАМИ-220 УХЛ1 |
| Изготовитель | Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия"), г. Раменское, Московская обл. |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НАМИ-220 УХЛ1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НАМИ-220 УХЛ1 зав. № 223, 224, 225, 226, 227, 228.

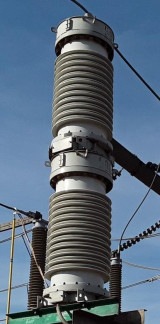

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударным способом на табличку в месте, указанном на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 223, 224, 225, 226, 227, 228 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 220/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 |
| Номинальная мощность основной вторичной обмотки, ВА | 80; 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НАМИ-220 УХЛ1 | 1 шт. |
| Паспорт | НАМИ-220 УХЛ1 | 1 экз. |
В разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
