| Номер в госреестре | 81621-21 |
| Наименование СИ | Устройства силоизмерительные для определения силы (нагрузки) на талевом блоке буровой установки |
| Обозначение типа СИ | модели AW |
| Изготовитель | "National Oilwell DHT, L.P. dba M/D TOTCO", США |
| Год регистрации | 2021 |
| Срок свидетельства | 27.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства силоизмерительные для определения силы (нагрузки) на талевом блоке буровой установки модели AW (далее по тексту - устройства) предназначены для измерения силы (нагрузки) на талевом блоке буровой установки и отображения значения данной силы (нагрузки) на индикаторе в виде показаний силы на крюке и силы (нагрузки) на долото.
Принцип действия устройства заключается в передаче силы (нагрузки), испытываемой неподвижным концом талевого каната (и, соответственно, талевым блоком буровой установки), с помощью первичного гидравлического преобразователя на индикатор. Давление жидкости в гидравлической системе вызывает деформацию трубки Бурдона индикатора, которые, в свою очередь, смещают измерительные стрелки в положение, соответствующее силе, приложенной к талевому блоку и нагрузке на долото.
Конструктивно устройство состоит из первичного гидравлического преобразователя, индикатора, соединительного гидравлического шланга и двух демпферов, соединённых медной трубкой.
Первичный гидравлический преобразователь состоит из рабочего цилиндра и двух крепёжных тяг. На теле рабочего цилиндра установлен штуцер с обратным клапаном.
Индикатор состоит из цилиндрического корпуса с двумя сменными двусторонними циферблатами (внутренним и внешним) для 10 и 12 канатной оснастки, закрытыми защитным стеклом. На корпусе индикатора имеются два разъёма для подсоединения соединительных трубок. Циферблаты имеют отсчётные устройства в виде круглых шкал с нулевой отметкой, оцифрованных в кН и тоннах, и двух стрелочных указателей.
Демпферы служат для устранения пульсации давления в гидравлической системе.
Устройства устанавливаются на буровых установках различной грузоподъемности.
Устройства выпускаются в одной модификации.

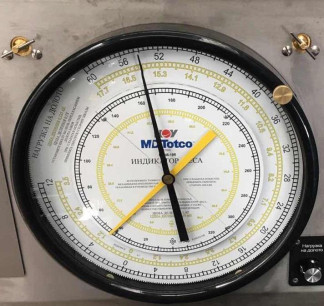

Общий вид устройства силоизмерительные для определения силы (нагрузки) на талевом блоке буровой установки модели AW, и общий вид первичного гидравлического преобразователя и индикатора из состава устройства приведены на рисунке 1, 2 и 3.
| Устройство силоизмерительное для определения силы (нагрузки) на талевом блоке буровой установки модели AW | |
| Серийный номер | 19-4318033 |
| Год изготовления | 2019 |
| Производитель | M/D Totco, США |
Рисунок 4 - Маркировка устройства.
Пломбирование устройств силоизмерительные для определения силы (нагрузки) на талевом блоке буровой установки модели AW не предусмотрено.
отсутствует
Метрологические характеристики
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон оцифровки циферблата, кН - для внутренних циферблатов для 10 и 12 канатной оснастки; - для внешних циферблатов для 10 и 12 канатной оснастки против часовой стрелки; - для внешнего циферблата для 10 канатной оснастки по часовой стрелке; - для внешнего циферблата для 12 канатной оснастки по часовой стрелке | от 0 до 103,0 от 0 до 17,7 от 0 до 3,5 от 0 до 3,9 |
| Наименование характеристики | Значение |
| Разрешающая способность индикатора г, кН - для внутреннего циферблата для 10 канатной оснастки; - для внешнего циферблата для 10 канатной оснастки; - для внутреннего циферблата для 12 канатной оснастки; - для внешнего циферблата для 12 канатной оснастки | 0,590 0,150 0,490 0,125 |
| Диапазон измерений силы (нагрузки), кН: - для внутреннего циферблата для 10 канатной оснастки; - для внешнего циферблата для 10 канатной оснастки; - для внутреннего циферблата для 12 канатной оснастки; - для внешнего циферблата для 12 канатной оснастки | от 5,9 до 100,0 от 1,2 до 16,5 от 4,9 до 98,1 от 1,0 до 16,7 |
| Пределы допускаемой абсолютной погрешности измерений силы (нагрузки), кН - для внутренних циферблатов для 10 и 12 канатной оснастки; - для внешних циферблатов для 10 и 12 канатной оснастки | ±5т ±8т |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (диаметр х длина), мм, не более: - для первичного гидравлического преобразователя; - для индикатор | 230x510 440x100 |
| Масса, кг, не более: - для первичного гидравлического преобразователя; - для индикатор | 40 12 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -45 до +60 от 0 до 100 от 84,0 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 50000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений:
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство силоизмерительное для определения силы (нагрузки) на талевом блоке буровой установки модели AW: - первичный гидравлический преобразователь; - индикатор; - шланг гидравлический; - демпфер (2 шт.) - трубка соединительная медная (3 шт.) | 1 шт. | |
| Датчик давления (по заказу) | 1 комплект | |
| Шкала калибровочная (по заказу) | 1 шт. | |
| Насос ручной | 1 шт. | |
| Жидкость гидравлическая | 0,946 л |
| Наименование | Обозначение | Количество |
| Комплект монтажный | 1 комплект | |
| Руководство по эксплуатации | «Руководство по эксплуатации. Устройства силоизмерительные для определения силы (нагрузки) на талевом блоке буровой установки модели AW» | 1 экз. |
| Методика поверки | МП ТИнТ 249-2020 «ГСИ. Устройства силоизмерительные для определения силы (нагрузки) на талевом блоке буровой установки модели AW. Методика поверки» | 1 экз. |
описаны в п. 2.5 «Метод выполнения измерений» руководства по эксплуатации «Устройства силоизмерительные для определения нагрузки на талевом блоке буровой установки модели AW».
Техническая документация «National Oilwell DHT, L.P. dba M/D TOTCO», США.
