| Номер в госреестре | 81623-21 |
| Наименование СИ | Анализаторы общего, органического, неорганического углерода |
| Обозначение типа СИ | Teledyne Tekmar |
| Изготовитель | "Teledyne Tekmar", США |
| Год регистрации | 2021 |
| Срок свидетельства | 23.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего, органического, неорганического углерода Teledyne Tekmar (далее - анализаторы) предназначены для измерений массовой концентрации общего, органического, неорганического углерода в водных растворах органических и неорганических веществ.
Принцип действия анализаторов основан на окислении углеродсодержащих компонентов пробы воды с образованием диоксида углерода (CO2), который в дальнейшем детектируется методом недисперсионной инфракрасной (ИК) спектрометрии. Массовая концентрация углерода в пробе пропорциональна интенсивности поглощения ИК-излучения от диоксида углерода и рассчитывается из предварительно построенных градуировочных зависимостей.
Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи и разбавления проб, блока окисления проб, блока ИК-детектора и блока управляющей электроники, установленных в одном корпусе. Анализаторы оснащены встроенным устройством для смены емкостей с пробами (автосамплер). По заказу анализаторы поставляются с персональным компьютером, блоком для анализа общего азота (модели Lotix и Torch), приставкой для анализа твердых проб (модель Lotix).
Анализаторы выпускаются трех моделей: Lotix, Torch, Fusion. Модели между собой отличаются конструктивно (различаются блоки окисления проб), метрологическими и техническими характеристиками. В моделях Torch и Lotix окисление пробы проводится путем сжигания при высокой температуре; в модели Fusion окисление проводится путем облучения УФ-излучением с добавлением в пробу раствора персульфата калия/аммония.

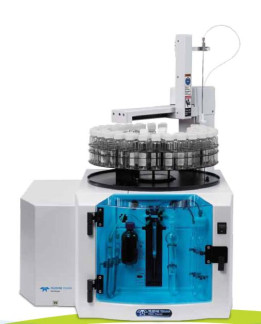

Общий вид средств измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
а) Анализаторы общего, органического, б) Анализаторы общего, органического, неорганического углерода модели Torch неорганического углерода модели Fusion
в) Анализаторы общего, органического, неорганического углерода модели Lotix
Пломбирование анализаторов не предусмотрено.
Анализаторы оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или принтер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов общего, органического и неорганического углерода приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модели | ||
| Lotix | Torch | Fusion | |
| 1 | 2 | 3 | 4 |
| Идентификационное наименование ПО | Lotix TOC TekLink | Torch TOC TekLink | Fusion TOC TekLink |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.0 | не ниже 1.0.0.0 | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения для модели | ||
| Lotix | Torch | Fusion | |
| 1 | 2 | 3 | 4 |
| Диапазон измерений массовой | от 0,2 | от 0,5 | от 0,005 |
| концентрации углерода, мг/дм3 | до 6 000 | до 6 000 | до 500 |
| Пределы допускаемой абсолютной | |||
| погрешности измерений массовой | |||
| концентрации углерода, мг/дм3, в | |||
| поддиапазонах измерений: | |||
| - от 0,005 до 0,05 мг/дм3 включ. | - | - | ± 0,003 |
| - св. 0,05 до 0,2 мг/дм3 включ. | - | - | ± 0,015 |
| - св. 0,2 до 0,5 мг/дм3 включ. | ± 0,06 1} | - | ± 0,05 |
| Пределы допускаемой относительной | |||
| погрешности измерений массовой | |||
| концентрации углерода, %, в | |||
| поддиапазонах измерений: | |||
| - св. 0,5 до 5,0 мг/дм3 включ. | ± 10 1 | ± 7 | |
| - св. 5,0 до 500 мг/дм3 включ. | ± 7 | ± 5 | |
| - св. 500 до 6 000 мг/дм3 включ. | ± 5 | - | |
| Наименование характеристики | Значения для модели | ||
| Lotix | Torch | Fusion | |
| 1 | 2 | 3 | 4 |
| Параметры электрического питания: - напряжение переменного тока, В | (115±15)/(220±22) | 220±22 | |
| - частота переменного тока, Гц | 50/60 | 50/60 | |
| Потребляемая мощность анализатора, ВА, не более | 1150 | 1200 | |
| Габаритные размеры, мм, не более - высота | 263 | 813 | |
| - ширина | 462 | 457 | |
| - длина | 602 | 622 | |
| Масса, кг, не более | 24 | 67 | |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от + 15 до + 30 от 10 до 80 | ||
наносится на заднюю панель анализаторов методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализаторы общего, органического, неорганического углерода | Lotix Torch Fusion | 1 шт. |
| Персональный компьютер | ПК | по заказу |
| Блок для анализа общего азота1-*’ 2) | - | по заказу |
| Приставка для анализа твердых проб1) | - | по заказу |
| Программное обеспечение | Lotix TOC Tek-Link Torch TOC Tek-Link Fusion TOC Tek-Link | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 77-251-2019 | 1 экз. |
| 1) Опция доступна для модели Lotix. 2) Опция доступна для модели Torch. | ||
приведены в документах:
- Анализаторы общего, органического, неорганического углерода Teledyne Tekmar. Модель Lotix. Руководство по эксплуатации (раздел «1. Lotix. Введение»);
- Анализаторы общего, органического, неорганического углерода Teledyne Tekmar. Модель Torch. Руководство по эксплуатации (раздел «1. Глава 1. Введение»);
- Анализаторы общего, органического, неорганического углерода Teledyne Tekmar. Модель Fusion. Руководство по эксплуатации (раздел «Глава 1. Введение»).
При использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы «Teledyne Tekmar», США.
1
Пределы допускаемой относительной погрешности измерений массовой концентрации углерода в точке 0,5 мг/дм3 для модели Torch равны ± 10 %._
