| Номер в госреестре | 81626-21 |
| Наименование СИ | Анализаторы жидкости поточные |
| Обозначение типа СИ | AccuSeries |
| Изготовитель | "Galvanic Applied Sciences Inc.", США, Канада |
| Год регистрации | 2021 |
| Срок свидетельства | 23.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости поточные AccuSeries (далее - анализаторы) предназначены для непрерывных измерений содержания компонентов в жидких средах при контроле технологических процессов.
Принцип действия анализаторов жидкости поточных AccuSeries основан на автоматической реализации фотоколориметрического, потенциометрического и титриметрического методов количественного химического анализа (КХА). Измерения выполняются непрерывно, в циклическом режиме, включают в себя отбор пробы в реакционный сосуд, добавление реагентов, инструментальные измерения с помощью оптического детектора или системы электродов, обработку и передачу результатов измерений, а также выдерживание/перемешивание/ промывку в процессе в соответствии с алгоритмом анализа определяемого компонента. Предусмотрена возможность автоматической градуировки с заданной периодичностью.
Фотоколориметрический принцип детектирования основан на зависимости изменения оптического поглощения образца от содержания измеряемого компонента (закон Бугера - Ламберта - Бера). В анализаторах жидкости поточных AccuSeries (модель AccuColor), в зависимости от определяемого компонента, реализованы методы прямой (непосредственное измерение поглощения света окрашенным образцом), косвенной (при добавлении реагентов с образованием окрашенных соединений) фотоколориметрии, а также фотоколориметрического титрования (при непрерывном измерении поглощения в зависимости от объема добавляемого титранта до изменения окраски реакционной среды).
Потенциометрический принцип измерения основан на измерении потенциала электрода относительно стандартного в зависимости от содержания (активности) определяемых ионов в растворе (закон Нернста). В анализаторах (модель AccuSense) применяются электродные системы с электродами рН, ОВП или ион-селективными; может быть реализовано как непосредственное измерение рН, ОВП и массовой концентрации ионов в измеряемой среде, так и титри-метрические методы с определением конечной точки титрования по достижении заданного значения, так и по точке эквивалентности, определяемой по кривой титрования.
Конструктивно анализатор жидкости поточный AccuSeries представляет собой автоматический одно- или многоканальный прибор (до четырех различных потоков проб), выполненный в корпусе, состоящем из двух секций. Верхняя секция - электронный модуль с дисплеем и клавиатурой, внутри которого установлены электронные схемы, реле, блоки управления со стандартными интерфейсами, а также блок питания. Нижняя секция - аналитический блок, внутри которого расположены реакционные емкости с электродными системами или оптическими детекторами, системой подачи пробы, реагентов, стандартных растворов с насосами и клапанами, устройствами для перемешивания и удаления отработанных растворов; внутри отсека устанавливают также емкости с растворами и сливную емкость. Двери секций снабжены замками с целью предотвращения несанкционированного доступа внутрь корпуса. Обозначение СИ наносится краской на переднюю панель анализатора, обозначение модели, серийный номер и другая информация нанесены на шильдик на боковой панели.
Анализаторы являются индивидуально калибруемыми приборами, настроенными производителем при выпуске из производства для определения выбранного компонента (компонентов) в заданном диапазоне, также могут эксплуатироваться по методикам измерений, разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.
На двери верхней секции расположен жидкокристаллический (ЖК) дисплей с клавиатурой (съемной или встроенной) для просмотра состояния и управления анализатором.
Анализаторы жидкости поточные AccuSeries выпускаются следующих моделей: AccuCo lor (с оптическим детектором) и AccuSense (с электродной системой). Анализаторы жидкости поточные AccuSeries моделей AccuColor и AccuSense могут иметь также взрывозащищенное исполнение.

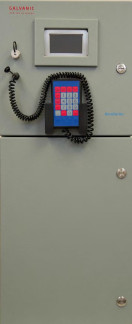

Общий вид анализаторов жидкости поточных AccuSeries приведен на рисунке 1. Пломбирование не предусмотрено. Ограничение несанкционированного доступа внутрь корпуса прибора осуществляется с помощью замков на дверях корпуса анализатора.
Нанесение знака поверки на анализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Анализаторы имеют встроенное ПО Firmware, разработанное, установленное и настроенное производителем, а также внешнее ПО GUI AccuSeries Analyzers для удаленного доступа к анализатору.
ПО осуществляет функции:
- настройки и калибровки компонентов анализатора
- хранение в памяти алгоритма анализа, калибровочных данных и настроек;
- управление компонентами анализатора при выполнении циклов анализа по заданному алгоритму;
- преобразование аналогового сигнала оптического детектора или электродной системы в единицы измеряемой величины с применением параметров калибровки и операций обработки результатов измерений;
- сохранение полученных результатов в архив и передача через выходные каналы на внешние устройства и реле;
- поддержка взаимодействия с внешним ПК для удаленного управления анализатором;
- онлайн диагностика состояния анализатора, его калибровка и профилактическое обслуживание.
Уровень встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Уровень внешнего программного обеспечения «средний» в соответствии с Р 50.2.077-2014. (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 08.01.01.32 |
| Цифровой идентификатор ПО | - |
| Внешнее ПО GUI AccuSeries Analyzers | |
| Идентификационное наименование ПО | AccuSeries Analyzers |
| Номер версии (идентификационный номер) ПО | не ниже 9.0.1.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики анализаторов модели AccuColor, фотоколори-метрический метод (ACM)_
| Наименование определяемого компонента | Диапазон измерений массовой концентрации, мг/дм3 | Пределы допускаемой погрешности, приведенной к диапазону, % |
| Cr (VI) | от 0 до 0,20 | ±10 |
| Cu | от 0 до 1,0 | ±10 |
| Fe3+ или общее железо | от 0 до 10 | ±10 |
| PO43" | от 0 до 5,0 | ±10 |
| S2- | от 0 до 10 | ±10 |
| S2- | от 0 до 1,0 | ±10 |
| Mo (VI) | от 0 до 2,0 | ±10 |
| NH4+ | от 0 до 2,0 | ±10 |
Таблица 3 - Метрологические характеристики анализаторов модели AccuColor, фотоколори-метрическое титрование (ACT)_
| Наименование определяемого компонента | Диапазон измерений массовой концентрации, мг/дм3 | Пределы допускаемой погрешности, приведенной к диапазону, % |
| Ca2+ (соли жесткости) | от 0 до 50 | ±20 |
Таблица 4 - Метрологические характеристики анализаторов модели AccuSense, потенциометрический метод с ион-селективным электродом (AISE)
| Наименование определяемого компонента | Диапазон измерений массовой концентрации, мг/дм3 | Пределы допускаемой погрешности, приведенной к диапазону, % |
| NH4+ | от 0 до 1000 | ±10 |
| F" | от 0 до 2,0 | ±10 |
| N a + | от 0 до 250 | ±15 |
| NH4+ и NO3" (одновременное присутствие): NH4+ | от 0 до 100 | ±15 |
| NO3" | от 0 до 100 | ±15 |
Таблица 5 - Метрологические характеристики анализаторов модели AccuSense, потенциометрическое титрование (APT)_
| Наименование определяемого компонента | Диапазон измерений | Пределы допускаемой погрешности, приведенной к диапазону, % |
| НCOз", массовая концентрация, мг/дм3 | от 0 до 200 | ±10 |
| NaOH и Na2CO3 (одновременное присутствие) массовая концентрация, мг/дм3: NaOH | от 0 до 1500 | ±10 |
| Na2CO3 | от 0 до 3000 | ±10 |
| NaOH, массовая доля, % | от 0 до 20 | ±10 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 10 до 32 |
| - напряжение переменного тока, В | от 90 до 240 |
| - частота переменного тока, Г ц | 50/60 |
| Потребляемая мощность, Вт, не более | 310 |
| Время цикла анализа, не более, мин | 15 |
| Габаритные размеры, мм, не более: - высота | 1020 |
| - ширина | 410 |
| - глубина | 240 |
| Наименование характеристики | Значение |
| Масса кг, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность (без конденсации), % | до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Входы | 8 типа «сухой контакт» |
| Выходы | до 8 изолированных аналоговых от 4 до 20 мА, Modbus RS-232, Mosbus RS-485, TCP/IP |
| Степень защиты от внешних воздействий анализаторов, не ниже | IP66 |
| Маркировка взрывозащиты | 2Ex nA nC IIB+H2 T4...T3 Gc X |
нанесение знака утверждения типа на анализаторы не предусмотрено, знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализаторы жидкости поточные | AccuSeries | 1 шт. |
| Комплект ЗИП | - | по заказу |
| Комплект ПО на носителе | GUI | 1 шт |
| Комплект технической документации | - | 1 экз. |
| Методика поверки | МП 205-19-2020 | 1 экз. |
приведены в документе «Анализаторы жидкости поточные AccuSeries. Руководство по эксплуатации», раздел 6 «Ввод анализатора AccuSeries в эксплуатацию».
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная Приказом Росстандарта № 2753 от 27.12.2018.
Техническая документация фирмы-изготовителя «Galvanic Applied Sciences Inc.», США, Канада.
