Детекторы масс-спектрометрические квадрупольные Acquity QDa, 81627-21

Детекторы масс-спектрометрические квадрупольные Acquity QDa (далее - детекторы) предназначены для измерений молекулярных масс ионов и количественного химического анализа органических жидких образцов и материалов.
Карточка СИ
Номер в госреестре 81627-21
Наименование СИ Детекторы масс-спектрометрические квадрупольные
Обозначение типа СИ Acquity QDa
Изготовитель "Waters Asia Limited", США; Производственная площадка: Waters Technologies Ireland Ltd., Ирландия
Год регистрации 2021
Срок свидетельства 23.04.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Детекторы масс-спектрометрические квадрупольные Acquity QDa (далее - детекторы) предназначены для измерений молекулярных масс ионов и количественного химического анализа органических жидких образцов и материалов.

Описание

Принцип действия прибора основан на ионизации молекул, поступающих в детектор из хроматографической системы в жидком потоке элюента и их последующего разделения по величине отношения массы к заряду (m/z) с помощью одиночного квадрупольного анализатора.

Поток элюента вместе с содержащимися в нем анализируемыми веществами (аналитами) направляется с выхода хроматографической колонки системы жидкостной хроматографии (ЖХ) или из шприцевого насоса в источник ионизации детектора Acquity QDa. Элюент подается в источник ионов через металлический капилляр, на который подается высокое напряжение, и обдувается потоком газа-носителя (азота) при температуре 600°С.

Горячий газ (азот) смешивается с элюентом и получается спрей - взвесь капель элюента. За счёт высокого напряжения на капилляре в каплях спрея происходит разделение зарядов, а высокая температура обдувающего газа ускоряет процесс испарения элюента - при этом, если молекулы аналита не испаряются вместе с элюентом, их концентрация в капле увеличивается. Капли постепенно уменьшаются в размерах до тех пор, пока в ней не останутся только ионы молекул аналита. Возможна генерация положительно заряженных ионов (положительный режим) и отрицательно заряженных ионов (отрицательный режим).

Ионы проходят через систему линз, которые фокусируют их в узкий пучок и попадают в квадруполь, где происходит их фильтрация в соответствии с соотношением m/z. Ионы, прошедшие через квадруполь, детектируются системой детектирования с фотоэлектронным умножителем. Полученный сигнал усиливается, оцифровывается и направляется на компьютеризованную рабочую станцию для обработки и анализа.

Детекторы могут быть частью хроматографов жидкостных Waters Acquity UPLC (рег.№42816-14).

Детекторы выпускаются в следующих модификациях - S (Standard) и P (Performance). Детекторы модификации P комплектуются внешним формвакуумным насосом, обеспечивающим предварительный уровень вакуума. Детекторы S оснащены диафрагменным насосом меньшей производительности, который установлен на задней панели детектора. Также в детекторах установлены входные пластины с отверстием разного диаметра в модификации P -0,2 мм, в модификации S - 0,09 мм.

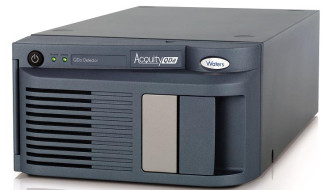

Общий вид средства измерений представлен на рисунке 1.

Программное обеспечение

Программное обеспечение выполняет управление прибором, сбор, обработку и хранение данных.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Идентификационные данные

Значение

Значение

Значение

1

2

3

3

Идентификационное наименование ПО

Empower

Empower

Empower

Номер версии (идентификационный номер) ПО

FR3

FR4

FR5

Цифровой идентификатор ПО

1F1A4064

20306AA9

1A139F9A

Алгоритм вычисления идентификатора ПО

CRC32

CRC32

CRC32

Защита программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует среднему уровню.

Технические характеристики

Таблица 2-Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений отношений массы к заряду m/z, а.е.м.

от 30 до 1250

Пределы допускаемой абсолютной погрешности измерений m/z, а.е.м.

±0,2

Чувствительность, отношение сигнал/шум

(Положительный режим ионизации, запись единичного иона (SIR), интенсивность пика сульфадиметоксина m/z=311,08 Da, объем инжекции 5 мкл раствора концентрацией 500 мкг/л, колонка Acquity BEH C18 1.7 мкм 2.1*50 мм при потоке элюэнта 0,8 мл/мин)

1000:1

Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %:

- по времени удерживания

1,5

- по площади пика

3,0

Разрешение, а.е.м.

0,7

Таблица 3-Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

от 100 до 240 от 49 до 52

Потребляемая мощность, ВА, не более

400

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

-высота

-ширина

-длина

Модификация S 216 374 761

Модификация P 216 374 646

Масса, кг, не более

34

29

Условия эксплуатации:

- температура окружающей среды, оС -относительная влажность, % (без конденсации) -атмосферное давление, кПа

от +15 до +28 от 20 до 80 (без конденсации) от 84 до 106,7

Средний срок службы, лет Средняя наработка на отказ, ч

10

8760

Знак утверждения типа

наносится на титульный лист документа «Детектор масс-спектрометрический квадрупольный Acquity QDa. Обзор и руководство по техническому обслуживанию».

Комплектность

Таблица 4-Комплектность средства измерений

Наименование

Обозначение

Количество

Детекторы масс-спектрометрические в комплектации

QDa

1 шт.

Колонка

Acquity BEH C18 C18 1.7 мкм 2.1*50 мм

по заказу

Термостат колонки

-

по заказу

Диафрагменный насос - для модификации детектора S

Vacuum Pump

1 шт.

Форвакуумный насос - для модификации детектора P

Vacuum Pump

1 шт.

Стартовый набор для подключения детектора к хроматографической системе

Startup Kit

1 шт.

Генератор азота

Peak Scientific

по заказу

Программное обеспечение

Empower

по заказу

Драйвер детектора для операционной системы Microsoft Windows (установочный DVD диск)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

009-08-17 МП

1 экз.

Сведения о методах измерений

содержатся в документе «Детектор масс-спектрометрический квадрупольный Acquity QDa. Обзор и руководство по техническому обслуживанию» раздел «Порядок выполнения хроматографических анализов».

Нормативные документы

Техническая документация фирмы-изготовителя «Waters Asia Limited».

Зарегистрировано поверок 3
Поверителей 2
Актуальность данных 06.12.2024
81627-21
Номер в ГРСИ РФ:
81627-21
Производитель / заявитель:
"Waters Asia Limited", США; Производственная площадка: Waters Technologies Ireland Ltd., Ирландия
Год регистрации:
2021
Cрок действия реестра:
23.04.2026
