| Номер в госреестре | 81628-21 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI |
| Изготовитель | "Schenck Process Europe GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 23.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (электрический сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Принцип действия датчиков основан на изменении электрического сопротивления соединённых по мостовой схеме тензорезисторов, при возникновении деформации упругого элемента датчика под действием прилагаемой нагрузки.
Упругий элемент датчика выполнен из нержавеющей стали.
Вид нагрузки, прикладываемой к датчикам - сжатие.
Модификации датчиков имеют обозначения вида:
WD[X]
где:
[X] — обозначение схемы подключения датчика:
I - четырёх проводное подключение;
обозначение отсутствует: шести проводное подключение.
Датчики выпускаются в различных модификациях, отличающихся метрологическими и техническими характеристиками, указанными в таблицах 1-2.

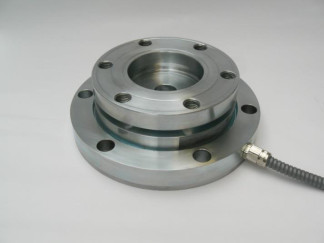

Общий вид датчиков представлен на рисунке 1.
Пломбирование датчиков не предусмотрено.
Маркировка датчиков приводится на наклейке и содержит следующую основную информацию:
- наименование или торговая марка изготовителя;
- класс точности;
- максимальное число поверочных интервалов;
- обозначение вида нагрузки, прикладываемой к датчику;
- модификация датчика;
- максимальная нагрузка Emax;
- серийный (заводской) номер;
- минимальный поверочный интервал Vmin;
- предел допустимой нагрузки Eiim;
- выходной сигнал;
- диапазон температур;
- знак утверждения типа.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.
отсутствует.
Метрологические и технические характеристики датчиков, габаритные размеры и масса приведены в таблицах 1 -3.
Таблица 1 - Метрологические характеристики датчиков
| Наименование характеристики | Обозначение модификации | |
| SENSIQ® Weighdisc WD | SENSIQ® Weighdisc WDI | |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | D | D |
| Максимальная нагрузка (Emax), т | 15; 25; 50; 100; 200 | 25; 50; 100; 200 |
| Максимальное число поверочных интервалов («max) | 1000 | |
| Минимальный поверочный интервал (Vmin) | Emax / 1000 | |
| Минимальная статическая нагрузка (Emin), % от Emax | 0 | |
| Предел допустимой нагрузки (Eiim), % от Emax WD 15 WD / WDI 25/50/100/200 | 500 300 | |
| Доля от пределов допускаемой погрешности весов (plc) | 0,7 | |
| Входное сопротивление, Ом | 694 ± 8 | 778 ± 6 |
| Выходное сопротивление, Ом | 700 ±4 | |
Таблица 2 - Основные технические характеристики
| Выходной сигнал мВ/В, при максимальной нагрузке -Emax 15 -Emax 25/50/100/200 | 0,541 ± 0,002 0,901 ± 0,002 | 0,901 ± 0,002 |
| Диапазон температур, °С | от -10 до +100 | от -10 до +80 |
| Схема подключения | 6-ти проводная | 4-ех проводная |
| Напряжение питания, В | от 10 до 36 | |
| Габаритные размеры и масса, не более | Emax, кг | ||
| 15 25 50 | 100 | 200 | |
| Диаметр, мм | 192 | 265 | 350 |
| Высота, мм | 65 | 88 | 120 |
| Масса, кг | 10 | 20 | 47 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик весоизмерительный тензорезисторный SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI | — | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в документах «Датчик весоизмерительный SENSIQ® Weighdisc WD. Паспорт», «Датчик весоизмерительный SENSIQ® Weighdisc WDI. Паспорт»
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»
Техническая документация изготовителя
