| Номер в госреестре | 81635-21 |
| Наименование СИ | Генераторы сигналов векторные |
| Обозначение типа СИ | SMCV100B |
| Изготовитель | "Rohde & Schwarz zavod Vimperk, s.r.o", Чехия |
| Год регистрации | 2021 |
| Срок свидетельства | 27.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов векторные SMCV100B предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Описание средства измерения
Принцип работы генераторов сигналов векторных SMCV100B основан на формировании в приборе базового диапазона частот синтезатором высокой частоты на основе цифро-аналогового преобразователя ЦАП и расширением его вверх в устройстве формирования выходного сигнала на основе смесителей и гетеродинов. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Различные виды модуляции создаются непосредственно ЦАП. Расчет необходимых данных для ЦАП при формировании колебаний с различными модуляциями производится в микропроцессоре прибора.
Конструктивно генераторы сигналов векторные SMCV100B выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешней ПЭВМ. Генераторы сигналов векторные SMCV100B оснащены интерфейсами USB, LAN.
Генераторы сигналов векторные SMCV100B имеют следующие опции: B103/KB106/KB107 - опции частотного диапазона до 3 ГГц/6 ГГц/7,125 ГГц;
K31 - опция повышенной выходной мощности;
K709 - опция пониженных фазовых шумов;
K521/K522/K523 - опции расширения полосы частот модуляции до 120 МГц/ 160 МГц/ 240 МГц;
К547 - опция улучшенной АЧХ в полосе модуляции;
K197 - опция модуляций АМ/ЧМ/ФМ;
K198 - опция импульсной модуляции;
K199 - опция цифровых модуляций (n)PSK, (n)QAM

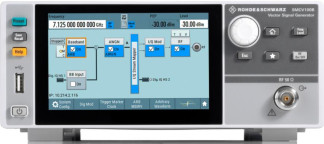

Общий вид генераторов сигналов векторных SMСV100B и обозначение места для нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и нанесения серийного номера, идентифицирующего каждый экземпляр СИ приведена на рисунке 2.
Программное обеспечение «FW SMCV100B» предназначено для управления режимами работы генераторов сигналов векторных SMCV100B. Программное обеспечение «FW SMCV100B» предназначено только для работы с генераторами сигналов векторными SMCV100B и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов векторных SMCV100B за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW SMCV100B |
| Номер версии (идентификационный номер) ПО | не ниже 4.70.176.27 |
| Цифровой идентификатор ПО | Описание |
Метрологические и технические характеристики генераторов сигналов векторных SMCV100B приведены в таблицах 2 - 6.
Таблица 2 - Частотные параметры
| Наименование характеристики | Значение | |
| Диапазон частот, Г ц | опция B103 | от 4-103 до 3 109 |
| опции B103 и KВ106 | от 4-103 до 6-109 | |
| опции B103, KB106 и Kb 107 | от 4103 до 7,125 • 109 | |
| Дискретность установки частоты, Гц | 0,001 | |
| Вход/выход опорной частоты, Гц | 1107 | |
| Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора | +2 10-6 | |
Таблица 3 - Параметры уровня выходного сигнала
| Наименование характе | ристики | Значение | |
| Диапазон установки значений уровня выходного сигнала в зависимости от частоты, дБ (1 мВт) | штатно | опция K31 | |
| от 4 кГц до 10 МГц включ. | от -110 до +15 | от -110 до +20 | |
| св. 10 МГц до 6 ГГц включ. | от -100 до +15 | от -100 до +20 | |
| св. 6 до 7,125 ГГц | от -120 до +15 | от -120 до +18 | |
| Дискретность установки уровня выходного сигнала, дБ | 0,01 | ||
| Наименование характе | ристики | Значение | |
| Пределы допускаемой основной абсолютной погрешности установки уровня выходного синусоидального сигнала, дБ | для уровней св. -80 дБ (1 мВт) | для уровней ниже -80 дБ (1 мВт) | |
| от 4 до 200 кГц включ. | ±1,8 | ±1,8 | |
| св. 200 кГц до 10 МГц включ. | ±0,7 | ±1,2 | |
| св. 10 МГц до 2,5 ГГц включ. | ±0,5 | ±0,8 | |
| св. 2,5 до 7,125 ГГц | ±0,7 | ±1,1 | |
| КСВН выхода СВЧ, не более | 2,0 | ||
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
| Наименование характеристики | Значение | ||
| Уровень гармонических составляющих для уровня выходного сигнала не более 13 дБ (1 мВт), дБ относительно несущей, не более | -30 | ||
| Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более | штатно | опция K709 | |
| 100 МГц | -110 | -145 | |
| 1 ГГц | -100 | -125 | |
| 2 ГГц | -100 | -119 | |
| 2,5 ГГц | -100 | -117 | |
| 7,125 ГГц | -95 | -107 | |
Таблица 5 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции
| Наименование характеристики | Значение | |
| Полоса модуляции для несущих свыше 240 МГц, МГц | штатно | 60 |
| опция K521 | 120 | |
| опция K522 | 160 | |
| опция K523 | 240 | |
| Неравномерность АЧХ в полосе модуляции, дБ | штатно, в полосе 120 МГц | ±3,5 |
| опция K547, в полосе до 240 МГц | ±1,2 | |
| Подавление несущей, в диапазоне частот, дБ, не менее | 60 | |
| Виды модуляции | опция K197 | АМ, ЧМ, ФМ |
| опция K198 | ИМ | |
| опция K199 | (n)PSK, (n)QAM | |
| Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки на частоте 1 ГГц для модуляции 16QAM и скорости передачи до 5 МГц, % | ±0,8 | |
| Наименование характеристики | Значение |
| Тип выходного СВЧ разъема | N «розетка» |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от +18 до +33 85 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от -20 до +70 95 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 207 до 253 от 50 до 60 |
| Потребляемая мощность, Вт, не более | 360 |
| Масса, кг, не более | 5 |
| Габаритные размеры (ширина х глубина х высота), мм, не более | 222x366x97 |
| Время прогрева, мин | 30 |
| Средняя наработка на отказ, лет | 10 |
наносится на переднюю панель генераторов сигналов векторных SMCV100B в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Генератор сигналов векторный | SMCV100B | 1 шт. |
| Опция частотного диапазона до 3 ГГ ц | B103 | по отдельному заказу |
| Опция частотного диапазона до 6 ГГ ц | KB106 | |
| Опция частотного диапазона до 7,125 ГГц | KB107 | |
| Опция повышенной выходной мощности | K31 | по отдельному заказу |
| Опция модуляций АМ/ЧМ/ФМ | K197 | по отдельному заказу |
| Опция импульсной модуляции | K198 | по отдельному заказу |
| Опция цифровых модуляций (n)PSK, (n)QAM | K199 | по отдельному заказу |
| Опция расширения полосы частот модуляции до 120 МГц | К521 | по отдельному заказу |
| Опция расширения полосы частот модуляции до 160 МГц | К522 | по отдельному заказу |
| Опция расширения полосы частот модуляции до 240 МГц | К523 | по отдельному заказу |
| Опция улучшенной АЧХ в полосе модуляции | К547 | по отдельному заказу |
| Опция пониженных фазовых шумов | К709 | по отдельному заказу |
| Комплект ЗИП | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 3.5 «Управление прибором» руководства по эксплуатации.
Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Техническая документация “Rohde & Schwarz GmbH & Co. KG”, Германия
