Генераторы сигналов специальной формы серии АКИП-3423 серия АКИП-3423, 81637-21

Генераторы сигналов специальной формы серии АКИП-3423 (далее - генераторы) предназначены для генерации периодических смодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	81637-21
Наименование СИ	Генераторы сигналов специальной формы серии АКИП-3423
Обозначение типа СИ	серия АКИП-3423
Изготовитель	Shijiazhuang Suin Instruments CO., LTD., Китай
Год регистрации	2021
Срок свидетельства	27.04.2026
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.

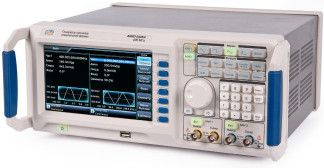

На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. В нижней правой части панели расположены выходные разъемы двух или четырех основных каналов, для двухканальных модификаций - выходы сигналов синхронизации.

На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы связи с персональным компьютером, входной и выходной разъемы опорной частоты 10 МГц, вход сигнала внешней модуляции, разъем входа/выхода сигнала запуска, для четырехканальных модификаций - выходы сигналов синхронизации.

Генераторы имеют шесть модификаций: АКИП-3423, АКИП-3423/1, АКИП-3423/2, АКИП-3423/4, АКИП-3423/5, которые отличаются верхней границей диапазона частот и числом каналов (2 или 4).

Генераторы имеют возможность установки заводской опции двухканального частотомера для контроля частоты внешнего сигнала.

Внешний вид генераторов и место нанесения знака утверждения типа приведены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 4. Пломба наносится на один из крепежных винтов на корпусе генераторов. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

Заводской (серийный номер) наносится на наклейку, расположенную на задней панели генераторов.

Программное обеспечение

Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Control
Номер версии (идентификационный номер ПО)	не ниже 1.1.0

Технические характеристики

приведены в таблицах 2 - 4

Метрологические характеристики нормируются при температуре (23±5) °С через 30 минут после прогрева генератора.

Наименование характеристики	Значение
Модификация	АКИП-3423 АКИП-3423/1	АКИП-3423/2 АКИП-3423/3	АКИП-3423/4 АКИП-3423/5
1	2	3	4
Диапазон частот для основных форм сигнала, Гц: - синусоидальный - прямоугольный - импульсный - треугольный (пилообразный) - произвольный	от 110'6 до 2108 от 110'6 до 1,2108 от 110'6 до 8107 от 110'6 до 6106 от 1-10-6 до 5 107	от 110-6 до 3 108 от 110'6 до 1,2108 от 110'6 до 8107 от 110'6 до 6106 от 1-10-6 до 5 107	от Г10"6 до 4108 от 110'6 до 1,2108 от 110'6 до 8107 от 110'6 до 6106 от 1^ 10-6 до 5 107
Диапазон частот для дополнительных встроенных форм сигнала, Гц	от 1-10-6 до 5 107
Разрешающая способность при установке частоты сигнала	1 мГц или 12 разрядов
Пределы допускаемой абсолютной погрешности установки частоты сигнала, Гц	±(110'6f+110'6)
Диапазон установки уровня выходного напряжения на нагрузке 50 Ом, Вп-п1)2), в диапазонах частот сигнала: - от 1 мкГц до 40 МГц включ. - св. 40 МГц до 100 МГц включ. - св. 100 МГц до 200 МГц включ. - св. 200 МГц до 300 МГц включ. - св. 300 МГц до 400 МГц включ.	от 1-10-3 до 10 от 1-10-3 до 5 от 1-10-3 до 2	от 1-10-3 до 10 от 1-10-3 до 5 от 1-10-3 до 2 от Г10'3 до 1,5	от 1^ 10-3 до 10 от 1-10-3 до 5 от 1-10-3 до 2 от 110-3 до 1,5 от 1-10-3 до 1
Диапазон установки уровня постоянного смещения3) Udc на нагрузке 50 Ом, В	±5
Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения синусоидального сигнала, Вп-п (частота 1 кГц, U4) > 10 мВп-п (на нагрузке 1 МОм), уровень постоянного смещения Udc = 0 В)	±(0,01U+110'3)
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения Udc, В	±(0,01 • \|Udc\|+0,005-U+2- 10'3)
Примечания 1) Здесь и далее Вп-п - значение установки уровня выходного напряжения, В, размах 2) Уровень постоянного смещения Udc = 0 В 3) Диапазон установки уровня постоянного смещения приведен с учетом переменной составляющей (AC+DC) 4) Здесь и далее U - установленный уровень напряжения (размах), Вп-п

1	2	3	4
Неравномерность АЧХ синусоидального сигнала, дБ
В диапазонах частот:
- от 9 кГц до 100 МГц не включ.	±0,2	±0,2	±0,2
- от 100 МГц до 200 МГц не включ.	±0,3	±0,3	±0,3
- от 200 МГц до 300 МГц не включ.	-	±0,4	±0,4
- от 300 МГц до 400 МГц включ.	-	-	±0,5
(относительно 10 МГц, при уровне мощности на выходе 0 дБм)
Характеристики синусоидальной формы сигнала
Уровень гармоник в выходном сигнале, дБн1, не более,
в диапазонах частот:
до 40 МГц включ.	-б3	-б3	-б3
св. 40 МГц до 80 МГц включ.	-58	-58	-58
св. 80 МГц до 120 МГц включ.	-53	-53	-53
св. 120 МГц до 150 МГц включ.	-50	-50	-50
св. 150 МГц до 200 МГц включ.	-43	-43	-43
св. 200 МГц до 250 МГц включ.	-	-40	-40
св. 250 МГц до 300 МГц включ.	-	-45	-45
св. 300 МГц до 400 МГц включ.	-	-	-50
Суммарные гармонические искажения в диапазоне частот от 20 Гц до 20 кГц, %, не более		0,2
(U = 20 Вп-п на нагрузке 1 МОм)

Характеристики прямоугольной формы сигнала для всех модификаций

Диапазон установки коэффициента заполненияб), %

от 0,01 до 99,9

Длительность фронта и среза, нс, не более (уровень сигнала 1 Вп-п, нагрузка 50 Ом)

2,5

Характеристики импульсной формы сигнала для всех модификаций

Диапазон установки коэффициента заполнения2, %

от 0,01 до 99,9

от 4-10 до 1 • 10б-4 • 10-

Диапазон установки длительности импульса, с

от 2,510-9 до 1,2

Диапазон установки длительности фронта и среза, с

Характеристики двойного импульса для всех модификаций

Диапазон установки длительности импульсов (первого и второго), с

от 5-10 до 20

Диапазон установки временных интервалов, с

от 5-10 до 20

Длительность фронта и среза, нс, не более (уровень сигнала 1 Вп-п, нагрузка 50 Ом)

2,5

Характеристики пилообразной формы сигнала для всех модификаций

Диапазон регулировки симметрии, %

от 0 до 100,0

Характеристики произвольной формы сигнала для всех модификаций

Длина памяти, число точек

от 2 до 16 103 от 16103 до 3210б

- шаг установки 2 точки

- шаг установки 4 точки

Вертикальное разрешение, бит

от 10‘б до 2108

Частота дискретизации, Гц

Характеристика	Значение
Виды модуляции	Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ), суммирующая модуляция (СУМ), амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн), широтно-импульсная модуляция (ШИМ) ^, качание по частоте (ГКЧ)
Источник модуляции	Внутренний, внешний
Диапазон частот модулирующего сигнала, Гц	от 1-10-3 до 1-105
Диапазон глубины модуляции (АМ), %	от 0 до 120
Диапазон девиации частоты (ЧМ), Гц	от 110-6 до £макс/2
Диапазон девиации фазы (ФМ)	от 0 до 360°
Диапазон девиации длительности импульса (ШИМ), %	от 0 до 99,9
Диапазон перестройки амплитуды в режиме СУМ, %	от 0 до 100
Диапазон перестройки амплитуды в режиме АМн, В	от 110-6 до Ин
Диапазон перестройки частоты в режиме ЧМн, Гц	от 110-3 до Гмакс
Диапазон перестройки фазы в режиме ФМн, Гц	от 0° до 360°
Диапазон времени качания в режиме ГКЧ, с	от 110-3 до 500
Диапазон уровней модулирующего сигнала и сигнала запуска, Вп-п	±2,5
Примечания ^ Для широтно-импульсной модуляции форма сигнала несущей только импульсная; Гмакс - максимальная частота несущего сигнала; Ин - амплитуда сигнала несущей.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Число каналов

- модификации АКИП-3423, АКИП-3423/2, АКИП-3423/4

- модификации АКИП-3423/1, АКИП-3423/3, АКИП-3423/5

Выходное сопротивление основных каналов, Ом

- фиксированное (переключаемое)

- перестраиваемое

50; 1106 от 0,3 до 1104

Габаритные размеры (ширинах высотах глубина), мм

- модификации АКИП-3423, АКИП-3423/2, АКИП-3423/4

- модификации АКИП-3423/1, АКИП-3423/3, АКИП-3423/5

363x154x327

363x154x467

Масса, кг, не более

- модификации АКИП-3423, АКИП-3423/2, АКИП-3423/4

- модификации АКИП-3423/1, АКИП-3423/3, АКИП-3423/5

Напряжение питающей сети, В

от 100 до 240

Частота питающей сети, Гц

от 45 до 65

Потребляемая мощность, ВА, не более

- модификации АКИП-3423, АКИП-3423/2, АКИП-3423/4

- модификации АКИП-3423/1, АКИП-3423/3, АКИП-3423/5

Рабочие условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха (при температуре менее 30 °С), %, не более

от 0 до +40 80

Знак утверждения типа

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Генератор серии АКИП-3423		1 шт.
Сетевой шнур питания		1 шт.
Кабель измерительный, тип разъемов BNC		1 шт.
Антенна WiFi		1 шт.
Руководство по эксплуатации		1 шт.
Методика поверки	ПР-02-2021МП	1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе - разделе «Введение» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10-1 до 2-109 Гц»

ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний Техническая документация изготовителя «Shijiazhuang Sum Instruments CO., LTD.»

дБн - уровень мощности в дБ относительно уровня несущей

Диапазон установки коэффициента заполнения зависит от значения частоты сигнала
