| Номер в госреестре | 81638-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TG 245 |
| Изготовитель | ABB POWER TECHNOLOGIES SpA ADDA, Италия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TG 245 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц и напряжением 220 кВ.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току. Трансформаторы установлены на территории филиала ПАО «РусГидро» - «Воткинская ГЭС», Пермский край, г. Чайковский.
Трансформаторы выполнены в виде опорной конструкции и состоят из металлического основания с коробкой вторичных соединений, фарфоровой покрышки и головной части, в которой расположена магнитная система, закрепленная на основании при помощи опоры. Высоковольтная изоляция внутри обеспечивается смесью азота и элегаза. Первичная обмотка трансформаторов состоит из четырех внутренних и трех внешних изолированных шин, расположенных на поверхности головной части. Изменение коэффициента трансформации возможно при помощи перемычек на первичной обмотке. Вторичные обмотки трансформаторов намотаны на ленточные тороидальные магнитопроводы и заключены в защитный экран. Выводы вторичных обмоток присоединены к клеммному ряду с возможностью защиты клемм от несанкционированного доступа. Клеммный ряд расположен в коробке выводов вторичных обмоток, которая закрыта крышкой с табличкой технических данных.
Трансформаторы снабжены сигнализатором плотности газа (денсиметром), градуированным в единицах давления. Денсиметр имеет две сигнальные цепи с контактами, которые срабатывают при снижении плотности газа в случае утечки. Трансформаторы снабжены защитной мембраной, которая разрушается при скачкообразном повышении давления газа в случае дуговых перекрытий.
К трансформаторам данного типа относятся трансформаторы тока TG 245 с зав. №№ 891/04, 892/04, 894/04, 888/04, 890/04, 889/04, 886/04, 885/04, 884/04, 893/04, 887/04, 895/04.
Заводской номер трансформатора наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

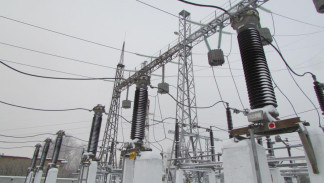

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено.
Рисунок 1 - Общий вид трансформаторов
Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток, А | 300; 600; 1200 |
| Наибольший рабочий первичный ток, А | 360;720; 1440 |
| Номинальный вторичный ток, А | 1 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты | 0,2S 10Р |
| Номинальная вторичная нагрузка ^2ном с коэффициентом мощности cos ф2 = 0,8, ВА - для измерений и учета - для защиты | 20 20; 40 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 20 |
| Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета | 10 |
Таблица 2 - Основные технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 2867x579x820 |
| Масса, кг, не более | 570 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -55 до +45 |
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на трансформаторы не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | TG 245 | 1 шт. |
| Трансформатор тока TG 245. Паспорт | - | 1 экз. |
приведены в разделе «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам тока TG 245
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
