| Номер в госреестре | 81639-21 |
| Наименование СИ | Трансформатор тока |
| Обозначение типа СИ | CT-3FRO |
| Изготовитель | "Presco AG", Швейцария |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор тока CT-3FRO (далее - трансформатор) предназначен для использования в качестве расширителя диапазонов измерений (масштабного преобразователя) при передаче сигнала измерительной информации от объекта измерений к мостам переменного тока высоковольтным для измерений электрической емкости и тангенса угла потерь.
Принцип действия трансформатора основан на явлении взаимной индукции. Трансформатор конструктивно выполнен в металлическом корпусе с ручками для переноски, на передней панели которого размещены входные и выходные токовые зажимы, разъем и выключатель питания, световая индикация и клеммы заземления.
Трансформатор состоит из электромагнитного трансформатора тока и электронного блока компенсации.
Вторичная измерительная обмотка Ns выдает вторичный ток, пропорциональный первичному, на нагрузку, создаваемую мостом для измерений емкости и тангенса угла потерь. Эффект намагничивания вторичного тока вычитается из намагничивания первичного тока. Индикаторная обмотка Ni определяет напряжение пропорциональное разнице намагничивания и при помощи усилителя A0 с высоким коэффициентом усиления передает уравнивающий ток на компенсирующую обмотку Nk. Контур регулирования служит для уменьшения намагничивания в сердечнике обмоток Nk и Ni.
К трансформатору данного типа относится трансформатор тока CT-3FRO с зав. № 103414.
Нанесение знака поверки на трансформатор не предусмотрено.

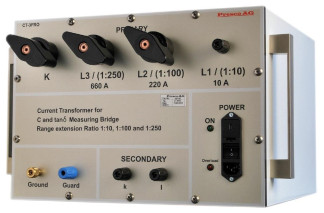

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
Место пломбировки
К L3 / (1:250) L2 / (1:100) L1/ (1:Ю) %
660А 220 А ‘
&
&
Current Transformer for
С and tan5 Measuring Bridge
Range extension Ratio 1:10,1:100 and 1:250
Ground Guard %
SECONDARY
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики измеряемых величин
| Наименование характеристики | Значение |
| Номинальные значения силы первичного тока Ip, А | 10; 220; 660 |
| Диапазон преобразований силы первичного тока, А | от 0,01 •Ip до 1,0-Ip |
| Номинальные значения коэффициентов масштабного преобразования | 10; 100; 250 |
| Максимальное значение мощности вторичных обмоток, В • А | 2,5 |
| Пределы допускаемой основной относительной погрешности коэффициента масштабного преобразования, % | ±0,05 |
| Пределы допускаемой основной абсолютной погрешности угла фазового сдвига между первичным и вторичным токами, ...' | ±2,0 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 40 до 75 от 84 до 106 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение переменного тока, В | 230±23 |
| Частота переменного тока, Г ц | 50±0,5 |
| Габаритные размеры (высота х ширина х глубина), мм | 490 х 280 х 530 |
| Масса, кг | 29,5 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 10000 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +40 от 10 до 80 от 84 до 106 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока CT-3FRO | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Трансформатор тока CT-3FRO. Методика поверки | МП 206.1-140-2020 | 1 экз. |
приведены в разделе 1.2 Руководства по эксплуатации «Трансформатор тока CT-3FRO».
Нормативные документы, устанавливающие требования к трансформатору тока CT-3FRO
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
