| Номер в госреестре | 81640-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX11-20W2 |
| Изготовитель | TIANJIN BENEFO NEW TECHNIC ELECTRIC TECHNOLOGY CO., LTD, Китай |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZX11-20W2 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Трансформаторы с тремя вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена изоляционной пломбируемой крышкой.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
К трансформаторам данного типа относятся трансформаторы напряжения JDZX11-20W2 с заводскими №№ 202009408176, 202009408177, 202009408178, 202009408179, 202009408180, 202009408181.
Нанесение знака поверки на трансформатор не предусмотрено.

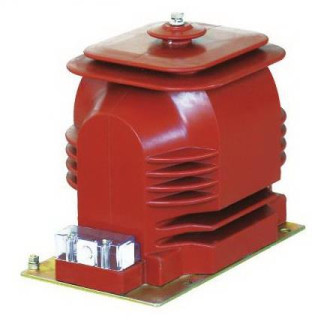

Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжения первичной обмотки, кВ | 20/V3 |
| Значения номинальных напряжений вторичных обмоток, В - основных | 100/V3 |
| - дополнительной | 100/3 |
| Класс точности вторичных обмоток по ГОСТ 1983-2015 - основных | 0,2/0,5 |
| - дополнительной | 3P |
| Номинальные мощности вторичных обмоток, В • А - основных | 15/15 |
| - дополнительной | 30 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры трансформатора, мм, не более - Высота | 319 |
| - Ширина | 203 |
| - Глубина | 370 |
| Масса трансформатора, кг, не более | 38 |
| Условия эксплуатации: - температура окружающей среды, оС | от -5 до +40 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | JDZX11-20W2 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в Паспорте «Трансформатор напряжения JDZX11-20W2. ЭО.27.71.71.ПС».
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZX11-20W2
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453 . Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в
диапазоне от 0,1/л/3 до 750^л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 25.11.2024 |
