Государственный реестр средств измерений

Трансформаторы тока ТВ-110-I, 81641-21

81641-21
Трансформаторы тока ТВ-110-I (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 81641-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТВ-110-I
Изготовитель Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТВ-110-I (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.

Трансформаторы тока выпущены в следующих модификациях ТВ-110-1-3 У2, ТВ-110-1-5 ХЛ2, которые отличаются друг от друга значениями номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузкой.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТВ-110-1-3 У2 зав. № 4641, 4675, 4661, 4663, 4666, 4659, 4652, 4650, 4649, 4680, 4678, 4679, 4681, 4682, 4683 и модификации ТВ-110-1-5 ХЛ2 зав. № 5251, 5169, 5168, 5427, 5448.

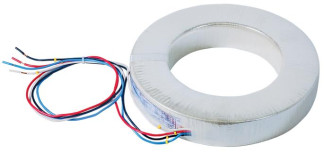

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

Пломбирование трансформаторов тока не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-110-1-3 У2

Наименование характеристики

Значение для заводских номеров

4641, 4675, 4661, 4663, 4666, 4659, 4652, 4650, 4649, 4680, 4678, 4679, 4681, 4682, 4683

Номинальное напряжение, кВ

110

Номинальный первичный ток Ьном, А

750

Номинальный вторичный ток Ьном, А

5

Номинальная частота Гюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5S

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

40

Таблица 2 - Метрологические характеристики трансформаторов тока ТВ-110-1-5 ХЛ2

Наименование характеристики

Значение для заводских номеров

5251, 5169, 5168, 5427, 5448

Номинальное напряжение, кВ

110

Номинальный первичный ток Ьном, А

600

Номинальный вторичный ток Ьном, А

5

Номинальная частота Гюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация трансформатора тока

ТВ-110-1-3 У2

ТВ-110-1-5 ХЛ2

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

от -60 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТВ-110-1-3 У2 ТВ-110-1-5 ХЛ2

1 шт.

Паспорт

ТВ-110-1-3 У2 ТВ-110-1-5 ХЛ2

1 экз.

Сведения о методах измерений

В разделе «Общие сведения» паспорта трансформатора тока

требования

Нормативные документы

Техническая документация изготовителя

81641-21
Номер в ГРСИ РФ:
81641-21
Производитель / заявитель:
Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург
Год регистрации:
2021
