Государственный реестр средств измерений

Трансформаторы тока ТВ, 81643-21

81643-21
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 81643-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТВ
Изготовитель ПО "Уралэлектротяжмаш", г. Свердловск
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.

Трансформаторы тока выпущены в следующих модификациях ТВ-35, ТВ-110/50, ТВ-110/52, ТВ-110-50, ТВ-110-52, ТВ 110-I У2, ТВ 110-II У2, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, номинального вторичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузкой.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТВ-35 зав. № 25798-А, 25798-С, модификации ТВ-110/50 зав. № 2527-А, 2527-В, 2527-С, модификации ТВ-110/52 зав. № 254-А, 254-В, 254-С, 256-А, 256-В, 256-С, 359-А, 359-В, 359-С, 432-А, 432-В, 432-С, модификации ТВ-110-50 зав. № 2390-А, 2390-В, 2390-С, 2169-А, 2169-В, 2169-С, 2170-А, 2170-В, 2170-С, модификации ТВ-110-52 зав. № 837-А, 837-В, 837-С, 1079-А, 1079-В, 1079-С, 1080-А, 1080-В, 1080-С, 1083-А, 1083-В, 1083-С, модификации ТВ 110-I У2 зав. № 11905-А, 11905-В, 11905-С, 11986-А, 11986-В, 11986-С, 11988-А, 11988-В, 11988-С, модификации ТВ 110-II У2 зав. № 957-А, 957-В, 957-С, 4905-А, 4905-В, 4905-С.

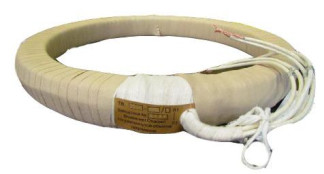

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен на табличку в месте, указанном на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-35

Наименование характеристики

Значение для заводских номеров

25798-А, 25798-С

Номинальное напряжение, кВ

35

Номинальный первичный ток Ьном, А

600

Номинальный вторичный ток Ьном, А

5

Номинальная частота Гюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

1

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 2 - Метрологические характеристики трансформаторов тока ТВ-110/50

Наименование характеристики

Значение для заводских номеров

2527-А, 2527-В, 2527-С

Номинальное напряжение, кВ

110

Номинальный первичный ток Ьном, А

600

Номинальный вторичный ток Ьном, А

5

Номинальная частота Гюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Наименование характеристики

Значение для заводских номеров

254-А, 254-В, 254-С, 256-А, 256-В, 256-С, 359-А, 359-В, 359-С

432-А, 432-В, 432-С

Номинальное напряжение, кВ

110

110

Номинальный первичный ток Ьном, А

750

750

Номинальный вторичный ток Ьном, А

5

1

Номинальная частота £юм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

20

Таблица 4 - Метрологические характеристики трансформаторов тока ТВ-110-50

Наименование характеристики

Значение для заводских номеров

2390-А, 2390-В, 2390-С

2169-А,    2169-В, 2169-С,

2170-А,    2170-В, 2170-С

Номинальное напряжение, кВ

110

110

Номинальный первичный ток Ьном, А

600

1000

Номинальный вторичный ток Ьном, А

5

5

Номинальная частота £юм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

Таблица 5 - Метрологические характеристики трансформаторов тока ТВ-110-52

Наименование характеристики

Значение для заводских номеров

837-А, 837-В, 837-С,

1079-А,    1079-В, 1079-С,

1080-А,    1080-В, 1080-С, 1083-А, 1083-В, 1083-С

Номинальное напряжение, кВ

110

Номинальный первичный ток Ьном, А

1000

Номинальный вторичный ток Ьном, А

5

Номинальная частота £юм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Наименование характеристики

Значение для заводских номеров

11905-А, 11905-В, 11905-С

11986-А, 11986-В, 11986-С, 11988-А, 11988-В, 11988-С

Номинальное напряжение, кВ

110

110

Номинальный первичный ток Ьном, А

1000

1000

Номинальный вторичный ток Ьном, А

5

5

Номинальная частота Гюм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

1

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

50

Таблица 7 - Метрологические характеристики трансформаторов тока ТВ 110-II У2

Наименование характеристики

Значение для заводских номеров

957-А, 957-В, 957-С

4905-А, 4905-В, 4905-С

Номинальное напряжение, кВ

110

110

Номинальный первичный ток Ьном, А

1000

1500

Номинальный вторичный ток Ьном, А

5

5

Номинальная частота Гюм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

50

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

аблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТВ-35 ТВ-110/50 ТВ-110/52 ТВ-110-50 ТВ-110-52 ТВ 110-I У2 ТВ 110-II У2

1 шт.

Паспорт

ТВ-35 ТВ-110/50 ТВ-110/52 ТВ-110-50 ТВ-110-52 ТВ 110-I У2 ТВ 110-II У2

1 экз.

Сведения о методах измерений

В разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя
