Машины испытательные гидравлические Instron моделей: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX, 81645-21

Назначение

Машины испытательные гидравлические Instron модели: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях материалов на растяжение, сжатие, изгиб, трение, отслаивание, раздирание, срез.

Описание

Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком (далее - датчик силы) в электрический сигнал, изменяющийся пропорционально нагрузке.

Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, гидравлического привода подвижной траверсы, гидростанции гидропривода, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной траверсе, который может работать на растяжение и сжатие. Перемещение подвижной траверсы измеряется встроенным датчиком её перемещения, представляющим собой электромагнитный преобразователь.

Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.

Машины выпускаются в четырёх сериях

-    LX - двухколонное исполнение, одна зона испытаний;

-    DX, HDX - двухколонное исполнение, две зоны испытаний;

-    KPX - двухколонное исполнение, одна зона испытаний, увеличенная высота рабочего пространства.

Для серии LX общий вид наименования модификаций представляет собой следующее: XXAAA-J(1 или 3)-D2-E(1;2 или 3)-H1-V1, где XX - наименование серии

ААА - максимальная нагрузка в кН, для данной серии;

J(1; 3) - позиционирование траверсы (1 - ручное, 3 - траверса с гидравлическими подъемниками)

E1(1; 2; 3) - величина рабочего пространства (1- 305 - 965 мм; 2 - 305 - 1321 мм; 3 - 305

- 1854 мм

D2 - питание 380В, 3ф, 50Гц.

H1 - с защитой от проворота поршня V1 - общее исполнение машины.

Для серии DX общий вид наименования модификаций представляет собой следующее: XXBBB-A10-D2-E(1 или 2)-G(1;7 или 8)-V1, где XX - наименование серии

BBB - максимальная нагрузка в кН, для данной серии;

A10 - наклейки на русском языке;

D2 - питание 380В, 3ф, 50Гц

E(1 или 2) - величина рабочего пространства на растяжение (1- 406 мм; 2 - 1016 мм) G(1;7 или 8) - тип захватов встроенных в траверсу (1 - ручные механические, 7 -гидравлические ; 8 - без захватов, только сжатие)

V1 - общее исполнение машины.

Для серии HDX общий вид наименования модификаций представляет собой следующее: XXXBBB-G(1 или 7)(B или C)-D26B-C4-R8-P3,

где XXX - максимальная нагрузка в кН, для данной серии BBB - наименование серии;

G(1 или 7) - тип захватов встроенных в траверсу (1 - ручные механические, 7 -гидравлические ;) (В или С) - размер испытательной зоны на растяжение (В - 0 - 1016 мм, С - 0

- 1584 мм)

D26B - питание маслостанции, 380В, 3ф, 50Гц;

С4 - высокоточный датчик положения

R8 - контроллер управления

Р3 - питание контроллера, 220В, 1 ф, 50 Гц.

Для серии KPX общий вид наименования модификаций представляет собой следующее: XXXAAA-J(1 или 3)(C или D)- D24В-С3-R8-Р3,

где XXX - максимальная нагрузка в кН, для данной серии ААА - наименование серии

J(1; 3) - позиционирование траверсы (1 - ручное, 3 - траверса с гидравлическими подъемниками) (С или D) - размер испытательной зоны (С - 2921 мм, D - 0 - 3226 мм)

D24B - питание маслостанции, 380В, 3ф, 50Гц;

С3 - высокоточный датчик положения

R8 - контроллер управления

Р3 - питание контроллера, 220В, 1 ф, 50 Гц.

Машины выпускаются в 35 модификациях, которые различаются дизайном исполнения, диапазоном и погрешностью измерений силы и перемещения подвижной траверсы, а также значениями некоторых других технических характеристик.

Нанесение знака поверки на средство измерений не предусмотрено.

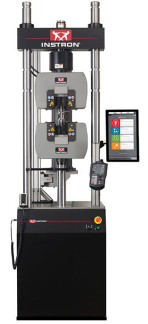

Общий вид машин приведён на рисунках 1 - 4.

Пломбирование машин не предусмотрено.

Программное обеспечение

Для работы с датчиками используется программное обеспечение «Bluehill Universal» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

ПО защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 4 - Параметры электропитания и условия эксплуатации

Знак утверждения типа

наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 8 «Испытания образцов» «Машины испытательные гидравлические Instron модели: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX. Руководство по эксплуатации»

Нормативные документы

Техническая документация Instron - division of Illinois Tool Works Inc., США
