| Номер в госреестре | 81656-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | Открытое акционерное общество Верхневолжские магистральные нефтепроводы (ОАО Верхневолжские магистральные нефтепроводы), Псковская обл., г. Великие Луки |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрический РГС-25 (далее резервуары) предназначены для измерения объема нефтепродуктов, а также приема, хранения и отпуска.
Принцип действия резервуаров РГС-25 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар РГС-25 с заводским номером 521 представляет собой горизонтальный сварной сосуд цилиндрической формы с усечено-коническим днищем подземного расположения.
Резервуары РГС-25 с заводскими номерами 591, 592 состоят из горизонтального сварного сосуда цилиндрической формы с плоским днищем имеющие защитное теплоизоляционное покрытие наземного расположения.
Резервуары оснащены техническими устройствами для проведение операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными и гидравлическими предохранительными клапанами; устройствами для отбора проб и замера уровня; противопожарным оборудованием.
Заполнение, опорожнение и выдача нефтепродуктов осуществляется через приемо-раздаточные патрубки.
Резервуары РГС-25 с заводскими номерами 591,592 расположены на территории акционерного общества «Транснефть-Север» Ухтинское районное нефтепроводное управление по адресу: Россия, Республика Коми, г. Ухта, ул. Строительная, д. 14. Резервуар РГС-25 с заводским номером 521 расположен на территории акционерного общества «Транснефть-Север» Ухтинское районное нефтепроводное управление по адресу: Россия, Республика Коми, г. Ухта, 18-нефтепровод.
Пломбирование резервуаров РГС-25 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией самого резервуара.
Нанесение знака поверки на средство измерений не предусмотрено.
Фотографии общего вида резервуаров стальных горизонтальных цилиндрических РГС-25 зав. №№ 591 и 592, представлены на рисунке 1, эскиз резервуара РГС-25 зав. № 521 представлен на рисунке 2.

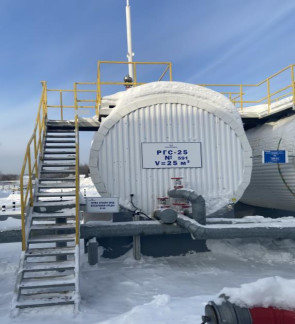

Рисунок 1 - Общий вид резервуара РГС-25 а) зав. № 591, б) зав. № 592
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,3 |
| Наименование параметра | Значение | |
| РГС-25 зав. № 591,592 | РГС-25 зав. № 521 | |
| Базовая высота резервуара, мм, не более | 2966 | 3520 |
| Предельная высота наполнения, мм, не более | 2650 | 2271 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до 50 от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 20 | |
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Таблица 3 - Комплектность резервуара РГС-25 зав. № № 521,591,592.
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 1 шт. |
| Методика поверки | РГС-25 МП | 1 экз. |
| Паспорт | РГС-25 ПС | 1 экз. |
| Градуированная таблица | РГС-25 ГТ | 1 экз. |
приведены разделе 6 паспорта. в эксплуатационной документации:
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-25
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.09.2024 |
