| Номер в госреестре | 81657-21 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | "MUT" |
| Изготовитель | "EUROMAG International S.r.l.", Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.04.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные «MUT» (далее - расходомеры) предназначены для измерения, отображения и регистрации расхода и объема электропроводящих жидкостей, минимальной проводимостью 5 мкСм/см в полностью заполненных трубопроводах.
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой пропорционален объемный расход жидкости. Расходомеры могут работать как в прямом, так и в обратном направлении потока жидкости.
Расходомеры состоят из первичного преобразователя расхода и преобразователя сигналов, которые могут быть жестко связаны единой механической конструкцией (интегральное исполнение) или разнесены на некоторое расстояние (раздельное исполнение).
Первичный преобразователь расхода состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и четырех электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в преобразователь сигналов, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.
Также первичный преобразователь может представлять из себя втулку из немагнитного материала, в нижней части которой находится измерительный элемент. С внешней стороны измерительного элемента размещены электроды для измерения ЭДС, с внутренней стороны -встроенные магнитные катушки. Верхняя часть втулки имеет присоединительный элемент для установки преобразователя в трубопровод.
Первичные преобразователи имеют следующие модификации:
- MUT1222 - имеют встраиваемую в трубопровод конструкцию с резьбовым присоединением;
- MUT2200EL и MUT2300 - имеют фланцевую конструкцию, футеровку из эбонита или политетрафторэтилена.
Преобразователь сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, для питания обмотки возбуждения расходомера и обработки сигналов электродов первичного преобразователя расхода.
Преобразователи сигналов имеют следующие модификации:
- MC608 - может иметь как интегральное, так и раздельное исполнение, выходы: токовый, частотно-импульсный, протокол HART, интерфейс IrCom, RS485 Modbus, GSM;
- MC406 - может иметь как интегральное, так и раздельное исполнение, выходы:
2 пассивных импульсных выхода, питание происходит только от аккумуляторной батареи.
Преобразователь МС608 имеет следующие исполнения, отличающиеся источниками питания:
- МС608А - исполнение с питанием от сети 24 В или 220 В;
- МС608В - исполнение с питанием от аккумуляторной батареи;
- MC608R - исполнение с питанием от аккумуляторной батареи, возобновляющей заряд с помощью солнечной панели.

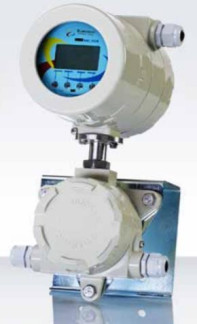

Внешний вид расходомеров электромагнитных «MUT» представлен на рисунках 1, 2, 3.
MC406
Рисунок 2 - Общий вид первичных преобразователей расходомеров электромагнитных «MUT»
(раздельное исполнение)
MUT1222-MC406 MUT2300-MC406 MUT2200EL-MC406
Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении и не может быть изменено в процессе эксплуатации.
Уровень защиты программного обеспечения расходомеров электромагнитных «MUT» -«средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Модификация преобразователя сигналов: 608 | Модификация преобразователя сигналов: 406 | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО, не ниже | 3.64 | 1.23 |
| Цифровой идентификатор ПО | - | 921A4213 |
| Алгоритм вычисления цифрового идентификатора ПО | - | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| MUT2200EL | |
| Диаметр условного прохода, мм | от 15 до 1200 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема при скорости потока от 0,9 до 10 м/с, % | ±0,5 |
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 0,08 до 20000,0 |
| Давление измеряемой среды, МПа, не более | 2,0 |
| Диапазон температур измеряемой среды, °С | от -40 до +130 |
| MUT2300 | |
| Диаметр условного прохода, мм | от 50 до 300 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема при скорости потока от 0,6 до 10 м/с, % | ±0,4 |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 0,125 до 1250,0 |
| Давление измеряемой среды, МПа, не более | 2,0 |
| Диапазон температур измеряемой среды, °С | от -40 до +80 |
| MUT1222 | |
| Диаметр условного прохода, мм | от 50 до 2600 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема при скорости потока от 1 до 10 м/с, % | ±1 |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 0,125 до 200000,0 |
| Давление измеряемой среды, МПа, не более | 2,0 |
| Диапазон температур измеряемой среды, °С | от -40 до +80 |
| Наименование характеристики | Значение | |||||
| MUT2200EL- MC608 | MUT2200EL- MC406 | MUT2300- MC608 | MUT2300- MC406 | MUT1222- MC608 | MUT1222- MC406 | |
| Габаритные размеры первичного | ||||||
| преобразователя расхода при раздельном | ||||||
| исполнении, мм, не более: | ||||||
| - длина | 2000 | 500 | 990 | |||
| - ширина | 2300 | 450 | 104 | |||
| - высота | 2380 | 491 | 170 | |||
| Габаритные размеры преобразователя | ||||||
| сигналов при раздельном исполнении, мм, | ||||||
| не более: | ||||||
| - длина | 247 | 103 | 247 | 103 | 247 | 103 |
| - ширина | 125 | 128 | 125 | 128 | 125 | 128 |
| - высота | 132 | 123 | 132 | 123 | 132 | 123 |
| Габаритные размеры расходомера при | ||||||
| интегральном исполнении, мм, не более: | ||||||
| - длина | 1800 | 600 | 500 | 500 | 1048 | 1042 |
| - ширина | 2100 | 840 | 450 | 450 | 125 | 112 |
| - высота | 2160 | 855 | 565 | 540 | 247 | 128 |
| Параметры электрического питания: | ||||||
| - напряжение переменного тока | ||||||
| внешнего источника питания при частоте | ||||||
| 50 Гц, В | от 90 до 264 | - | от 90 до 264 | - | от 90 до 264 | - |
| - напряжение постоянного тока | ||||||
| внешнего источника питания, В | от 12 до 24 | от 12 до 24 | от 12 до 24 | от 12 до 24 | от 12 до 24 | от 12 до 24 |
| - напряжение постоянного тока | ||||||
| аккумуляторной батареи, В | 3,6 | 3,6 | 3,6 | 3,6 | 3,6 | 3,6 |
| Параметры выходных сигналов: | ||||||
| - частотный, Гц | от 100 до 10000 | - | от 100 до 10000 | - | от 100 до 10000 | - |
| - импульсный, имп/с | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 |
| - аналоговый токовый, мА | от 4 до 20 | от 4 до 20* | от 4 до 20 | от 4 до 20* | от 4 до 20 | от 4 до 20* |
| Значение | ||||||
| Наименование характеристики | MUT2200EL- | MUT2200EL- | MUT2300- | MUT2300- | MUT1222- | MUT1222- |
| MC608 | MC406 | MC608 | MC406 | MC608 | MC406 | |
| Потребляемая мощность: | ||||||
| - для расходомеров с питанием от | ||||||
| источника постоянного тока, ВА, не более | 7 | 7 | 7 | 7 | 7 | 7 |
| - для расходомеров с питанием от | ||||||
| источника переменного тока, Вт, не более | 7 | - | 7 | - | 7 | - |
| Масса, кг, не более | 1732 | 1732 | 120 | 120 | 6 | 5 |
| Условия эксплуатации: | ||||||
| - температура окружающей среды для | ||||||
| первичного преобразователя расхода, °С | от -20 до +60 | |||||
| - влажность окружающей среды для | ||||||
| первичного преобразователя расхода, %, | ||||||
| не более | 95 | |||||
| - температура окружающей среды для | ||||||
| преобразователя сигналов, °С | от -20 до +60 | |||||
| - влажность окружающей среды для | ||||||
| преобразователя сигналов, %, не более | 95 | |||||
| - атмосферное давление, кПа | от 84 до 106,7 | |||||
| Степень защиты расходомера от | IP68* | |||||
| воздействий окружающей среды | ||||||
| Средний срок службы, лет | 12 | |||||
| Средняя наработка на отказ, ч | 101226 | |||||
| * - по заказу | ||||||
наносится на шильдик расходомеров в виде наклейки и на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный «MUT» | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 208-015-2020 | 1 экз. |
приведены в руководстве по эксплуатации в разделе «Отображение данных».
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости Техническая документация фирмы «EUROMAG International S.r.l.».
