Тепловычислители ТЭМ-206, 81671-21

81671-21
Карточка СИ
Номер в госреестре 81671-21
Наименование СИ Тепловычислители
Обозначение типа СИ ТЭМ-206
Изготовитель СООО "АРВАС", Республика Беларусь
Год регистрации 2021
Срок свидетельства 18.06.2026
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тепловычислители ТЭМ-206 (далее - вычислители) предназначены для применения в составе комбинированного теплосчетчика и выполняющие преобразование входных сигналов от датчиков потока, температур и избыточного давления с вычислением, индикацией и регистрацией в системах теплоснабжения, горячего и холодного водоснабжения:

в сфере законодательной метрологии:

-    значений потребленного (отпущенного) количества тепловой энергии;

-    объема и массы теплоносителя, холодной и горячей воды;

вне сферы законодательной метрологии:

-    значений потребленного (отпущенного) количества тепловой энергии:

-    объема и массы теплоносителя, холодной и горячей воды;

-    температур, давлений и других параметров.

Области применения: тепловые пункты жилых и общественных зданий с закрытой или открытой схемой теплоснабжения, автоматизированные системы учета и контроля технологических процессов, организация проводных и беспроводных информационных сетей сбора данных.

Описание

Вычислитель является многоканальным, многофункциональным микропроцессорным устройством со встроенным цифро-буквенным индикатором.

Принцип работы вычислителя основан на преобразовании входных сигналов измерительных преобразователей параметров теплоносителя (холодной и горячей воды) и последующем вычислении количества тепловой энергии путем обработки результатов измерений.

Вычислитель предназначен для преобразования входных сигналов от:

- датчиков потока, оснащенных импульсным выходом с частотой следования импульсов до^^ЩЦдалее - ДП) - до 6 шт.;

преобразователей температуры с номинально)

и 500 П с классом допуска А или В по ,>ix комплектов - до 3 шт.;

характе

в®*

Гл.бухгалте СООО «АР

Лист 1 из 7

- измерительных преобразователей избыточного давления, оснащенных токовым выходом с диапазоном тока от 4 мА до 20 мА (далее - ДИД) - до 6 шт.

Вычислитель изготавливается в нескольких модификациях, отличающихся числом измерительных каналов. В таблице 1 приведена связь между модификацией вычислителя и количеством измерительных каналов.

Таблица 1_

Модификация

Максимально возможное число измерительных каналов

Объем

Температура

Давление

ТЭМ-206-2

2

3

2

ТЭМ-206-6

6

6

6

Вычислитель соответствует механическому классу М1 по ГОСТ EN 1434-1, классу исполнения по условиям окружающей среды А по ГОСТ EN 1434-1, В по ГОСТ ISO 4064-1, классу по электромагнитной совместимости Е1 по ГОСТ ISO 4064-1.

Вычислитель производит измерения, обработку результатов измерений и регистрацию параметров теплоносителя в системах теплоснабжения (до шести систем) в соответствии с заданной конфигурацией. Конфигурация вычислителя задается программно.

В каждой системе теплоснабжения вычислитель обеспечивает:

•    вычисление:

-    потребленного количества тепловой энергии с нарастающим итогом;

-    объемного и массового расхода теплоносителя (холодной и горячей воды);

-    массы теплоносителя (холодной и горячей воды) с нарастающим итогом;

-    разности температур в измерительном канале в диапазоне от 2 °С до 150 °С или от 3 °С до 150 °С;

•    преобразование:

-    входных сигналов от ДП в значение объема теплоносителя (холодной и горячей воды) с нарастающим итогом;

-    входных сигналов от ТС в значение температуры теплоносителя;

-    входных сигналов от ДИД в значение избыточного давления теплоносителя;

•    измерение:

-    времени работы при штатном состоянии системы (времени наработки);

-    времени работы при возникновении нештатных ситуаций;

-    времени работы при отсутствии теплоносителя в трубопроводе;

-    времени работы при реверсивном расходе;

-    времени отсутствия электропитания.

Питание вычислителя комбинированное и осуществляется от внешнего источника постоянного тока номинальным напряжением 24 В. При отключении от внешнего источника постоянного тока вычислитель автоматически переключается на питание от встроенной батареи с номинальной емкостью 9 А-ч и напряжением от 3,1 до 3,8 В (номинальное 3,6 В). Встроенная батарея обеспечивает непрерывную работу вычислителя в течение 5 лет.

Вычислитель поддерживает обмен информацией по стандартным последовательным интерфейсам RS-232C и RS-485 с различными протоколами обмена, интерфейсу USB, посредством которых считываются текущие и статистические данные параметров систем теплоснабжения, данные о конфигурации вычислителя.

Вычислитель сохраняет данные о результатах измерения в архи! архива регистрируемых параметров:

-    часовых данных - 1 600 записей (66 суток);

-    суточных данных - 800 записей (26 месяцев);

-    месячных данных - 60 записей (5 лет);

-    архив событий -1 200 записей.

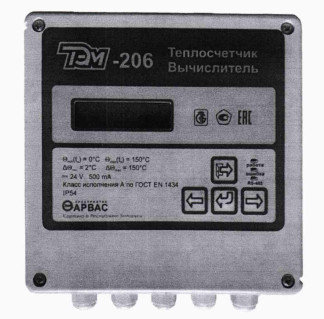

Внешний вид вычислителя приведен на рисунке 1.

Схема пломбировки вычислителя для защиты от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки приведена в приложении А к описанию типа.

Оттиск знака поверки наносится на мастику в пломбировочной чашке, установленной на креплении защитного экрана внутри корпуса вычислителя. На лицевую панель вычислителя наносится знак поверки в виде клейма-наклейки.

Программное обеспечение

Вычислитель имеет встроенное программное обеспечение (ПО).

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись к осуществляется в процессе изготовления. Доступ к программе микрокот; исключен конструкцией аппаратной части прибора. Внесение изменений содержащие результаты измерений функционально невозможно. Уровень

_ непреднамеренных и преднамеренных изменений соответствует уровню «высокий». Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2_____

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ТЕМ-206 v 1 27.bin

Номер версии (идентификационный номер) ПО

1.27

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

ЗЗВС0474

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблице 3.

Таблица 3_

Характеристика

Значение

1

2

Диапазон вычисляемых расходов теплоносителя, м3/ч

от 0,001 до 10 000

Диапазон измерений температур теплоносителя, °С

от 0 до 150

Диапазон измерений разности температур теплоносителя, °С

от 2 до 150 от 3 до 150

Диапазон измерений температур наружного воздуха, °С

от минус 50 до 100

Диапазон измерений избыточного давления теплоносителя, МПа

от 0 до 2,5

Весовой коэффициент импульса Kv, л/имп

от 10’3 до 3-105

Пределы допускаемой относительной погрешности при вычислении количества тепловой энергии, %

±(O,5+A0min/A0)

Пределы допускаемой относительной погрешности при преобразовании сигналов от ДП, %

0,0*

Пределы допускаемой абсолютной погрешности при преобразовании сигналов от ТС, °С

±(0,1+0,0001 1)

Пределы допускаемой приведенной погрешности при преобразовании сигналов от ДИД, %

±0,15

Пределы допускаемой относительной погрешности при вычислении массы теплоносителя, %

±0,15

Пределы допускаемой относительной погрешности при измерении интервалов времени, %

±0,01

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре до 30 °С, %

-    атмосферное давление, кПа

от +5 до +55

до 95 от 84 до 106,7

Напряжение электропитания, В:

-    от внешнего источника постоянного тока

-    от автономного источника

24

3,6

Потребляемая мощность, Вт, не более

10

Габаритные размеры, мм, не более

205x185x95

Масса, кг, не более

1.1

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015

IP54 (катего^^^| n

Средняя наоаботка на отказ, ч, не менее

80 4Jm

1

2

Средний срок службы, лет, не менее

15

Примечание

* Потери или добавления импульсов при преобразовании вычислителем импульсных

входных сигналов от ДП, пропорциональных объему теплоносителя (холодной и

горячей воды), не допускаются.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель вычислителя методом офсетной печати или лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплект поставки вычислителя соответствует таблице 4. Таблица 4_

Наименование

Количество, шт.

Примечание

Тепловычислитель ТЭМ-206

1

В соответствии со спецификацией заказа

Тепловычислитель ТЭМ-206. Паспорт

1 экз.

Теплосчетчик. Тепловычислитель ТЭМ-206. Руководство по эксплуатации

1 экз.

Тепловычислители ТЭМ-206. Методика поверки МРБ МП. 3033-2020

1 экз.

В соответствии со спецификацией заказа

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия"

СТБ ГОСТ Р 51649-2004 'Теплосчетчики для водяных систем теплоснабжения. Общие технические условия"

ГОСТ EN 1434-1-2018 'Теплосчетчики. Общие требования"

Технические характеристики

ГОСТ ISO 4064-2-2017 "Счетчики холодной и горячей воды. Методы испытаний" МИ 2412-97 "Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя"

ТУ BY 100082152.024-2020 "Тепловычислители ТЭМ-206. Технические условия" МРБ МП. 3033-2020 'Тепловычислители ТЭМ-206. Методика поверки"

Заключение

Тепловычислители    ТЭМ-206    соответствуют    требованиям

ТУ BY 100082152.024-2020, ГОСТ EN 1434-1-2018, СТБ ГОСТ Р 51649-2004, ГОСТ 12997-84, ГОСТ ISO 4064-1-2017, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 43351, действительна до 09.11.2025).

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал при применении в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев при первичной поверке, не более 24 месяцев при периодической поверке.

Научно-исследовательский

центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 378-98-13.

Аттестат аккредитации № BY/112 1.0025.

ИЗГОТОВИТЕЛЬ

СООО "АРВАС"

Юридический адрес: 220028, г. Минск, ул. Маяковского, д. 115, ком. 408 Адрес нахоадения юридического лица: 223035, Минский район, п. Ратомка, ул. Парковая, д. 10

Директор СООО "АРВАС'

Начальник научно-исследовател центра испытаний средств измер

Лист 6 из 7

ПРИЛОЖЕНИЕ A Схема пломбировки вычислителя

Место нанесения знака поверки в виде клейма-наклейки

81671-21
Номер в ГРСИ РФ:
81671-21
Производитель / заявитель:
СООО "АРВАС", Республика Беларусь
Год регистрации:
2021
Cрок действия реестра:
18.06.2026
