| Номер в госреестре | 81683-21 |
| Наименование СИ | Комплексы измерительно-вычислительные мониторинга и диагностики динамического оборудования торговых марок |
| Обозначение типа СИ | AMS 6500 и AMS 2600 |
| Изготовитель | Computational Systems, Incorporated, США |
| Год регистрации | 2021 |
| Срок свидетельства | 30.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные мониторинга и диагностики динамического оборудования торговых марок AMS 6500 и AMS 2600 (далее по тексту - ИВК) предназначены для измерения виброускорения, виброскорости, виброперемещения, частоты вращения вала, напряжения постоянного и переменного токов и преобразования в унифицированный выходной сигнал постоянного тока, напряжения постоянного тока.
Принцип работы ИВК основан на осуществлении непрерывного приема, усиления и преобразования аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками).
ИВК имеют модульную конструкцию, на их основе могут быть построены многоуровневые информационные измерительные и распределенные системы различной размерности с открытой архитектурой, которые проектируются для конкретных объектов. ИВК состоят из процессорного модуля 6560 (артикул А6560R) или 6560-Т (артикул А6560RТ) и шестнадцатиканального модуля сигнальных входов 6510 (артикул А6510) или 6510-Т (артикул А6510Т). Исполнения 6560-Т и 6510-Т отличаются от 6560 и 6510 наличием опции записи и сохранения результатов измерения на встроенный в модуль накопитель информации (далее -жесткий диск).
ИВК выпускаются в нескольких модификациях, различающихся габаритными размерами несущей системной корзины модулей (шасси) и формой монтажа (стационарная или переносная):
- стандартная системная корзина - модель CSI 6500 (торговая марка AMS 6500), для стационарного ИВК;
- системная корзина малого габаритного размера - модель CSI 6500MS (торговая марка AMS 6500), для стационарного ИВК;
- системная корзина малого габаритного размера - модель CSI 2600 (торговая марка AMS 2600), для переносного ИВК.
Модели CSI 6500, CSI 6500MS (торговая марка AMS 6500) и CSI 2600 (торговая марка AMS 2600) имеют ряд исполнений:
- для ИВК торговой марки AMS 6500 исполнения имеют артикул / код заказа вида:
А6500 ab-cc;
- для ИВК торговой марки AMS 2600 исполнения имеют артикул / код заказа вида:
А2600 a-c,
где переменные:
«а» - функциональное назначение ИВК (буквенное значение из латинского алфавита: «М» - мониторинг (без сохранения результатов измерения) или «Т» - c опцией сохранения результатов измерения на жесткий диск;
«Ь» - форм-фактор исполнения системной корзины (буквенное значение из латинского алфавита: «R» - стандартная системная корзина или «S» - системная корзина малого габаритного размера);
«сс» и «с» - кол-во входных динамических сигналов (цифровое значение):
- для переменной «сс»: от «12» до «48»,
- для переменной «с»: «7» - 12 каналов или «8» - 24 канала;
Процессорный модуль 6560 / 6560-Т в комбинации с модулем сигнальных входов 6510 / 6510-Т представляет собой многоканальную систему сбора и хранения данных, которая предназначена для контроля общего уровня, спектрального анализа, сбора данных переходного режима, а также передачи данных на более высокие уровни управления полученной информации.
Шестнадцатиканальный модуль 6510 / 6510-Т сигнальных входов позволяет измерять и обрабатывать сигналы, поступающие от акселерометров, измерительных преобразователей скорости и/или перемещения, тахометров, а также других преобразователей, имеющих выход по переменному или постоянному току.
Модули имеют реле, используемые в качестве защитных устройств, и каналы аварийной сигнализации.

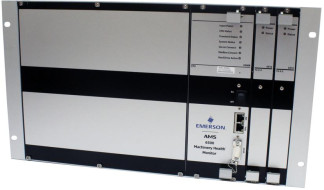

Общий вид комплексов измерительно-вычислительных мониторинга и диагностики динамического оборудования торговых марок AMS 6500 и AMS 2600 приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака утверждения типа представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Модель CSI 6500, \ торговая марка AMS 6590''
CSI 6599 MS торговая марка AMS 6599
Место нанесения знака утверждения типа
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака утверждения типа
Программное обеспечение (далее - ПО) комплексов подразделяется на встроенное программное обеспечение (далее - ВПО) и внешнее ПО, устанавливаемое на ПК.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей комплексов в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты по Р 50.2.0072014 - «высокий»).
Метрологические характеристики модулей нормированы с учетом ВПО.
К внешнему программному обеспечению, не влияющему на метрологические характеристики, относится ПО «AMS Suite: Machinery Health™ Manager», которое позволяет выполнять следующие задачи:
- выполнять конфигурирование и настройку параметров комплексов, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя и др.);
- обрабатывать результаты измерений, с последующим хранением данных на ПК.
- создавать базы данных оборудования и технологических процессов и хранить в них собранные данные;
- просматривать оперативные данные от источников данных в различных сложных графиках (отображает тренды, спектры, частотные тренды, временные характеристики, спектральные карты, полярные графики и орбиты);
- выполнять диагностический анализ собранных данных, использую набор встроенных инструментов;
- создавать отчеты на основе полученных данных и проведенного анализа.
Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Для защиты накопленной и текущей информации, конфигурационных параметров комплексов от несанкционированного доступа предусмотрены меры технического и организационного характера: физический (пломбирование и/или запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение обслуживанию и сопровождению системы и имеющие соответствующие сертификаты) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией в журнале событий).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Встроенное программное обеспечение модуля 6560 совместно с модулем 6510 | |
| Идентификационное наименование ПО | DHM 6500 V4.H86 |
| Номер версии (идентификационный номер) ПО | не ниже V4^.e |
| Цифровой идентификатор ПО | 0xca96, алгоритм CRC16-CCITT |
| Встроенное программное обеспечение модуля 6560T совместно с модулем 6510T | |
| Идентификационное наименование ПО | DHM 6500T V5.H86 |
| Номер версии (идентификационный номер) ПО | не ниже V5^.e |
| Цифровой идентификатор ПО | 0x7c3e, алгоритм CRC16-CCITT |
| Внешнее программное обеспечение | |
| Идентификационное наименование ПО | AMS Suite: Machinery Health™ Manager (исполняемый файл ПО: MHM.exe) |
| Номер версии (идентификационный номер) ПО | не ниже 5.xx |
Примечание: «х» - цифровое значение от 0 до 9; «хх» - цифровое значение от 01 до 99
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны значений коэффициента преобразования: - виброускорения, мВ/(мс-2) - виброскорости, мВ/(ммс-1) - виброперемещения, мВ/мкм | от 0,01 до 100 от 0,01 до 100 от 0,1 до 20 |
| Диапазоны измерений виброускорения при коэффициенте преобразования 10 мВ/(мс-2), м/с2 | ±50; ±100; ±500; ±1000 |
| Диапазоны измерений виброскорости при коэффициенте преобразования 4 мВ/(мм с-1), мм/с | ±127; ±254; ±1270; ±2540 |
| Диапазоны измерений виброперемещения при коэффициенте преобразования 8 мВ/мкм, мм | ±0,062; ±0,125; ±0,625; ±1,25 |
| Диапазон измерений частоты вращения, об/мин | от 5 до 120000 |
| Диапазоны измерений напряжения переменного тока, В | ±0,5; ±1,0; ±5,0; ±10,0 |
| Диапазон измерений напряжения постоянного тока, В | ±22 |
| Диапазон рабочих частот при измерении виброускорения, виброскорости и виброперемещения (1), Гц | от 0,2 до 20000 |
| Пределы допускаемой приведенной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока в рабочем диапазоне температур (2), %: в диапазоне частот от 0,2 до 0,5 Гц включ. в диапазоне частот св. 0,5 до 25 Гц включ. в диапазоне частот св. 25 до 20000 Гц включ. | ±5 ±2 ±4 |
| Пределы допускаемой приведенной погрешности по каналу измерений напряжения постоянного тока в рабочем диапазоне температур (2), % | ±2 |
| Пределы допускаемой абсолютной погрешности по каналу измерений частоты вращения в рабочем диапазоне температур, об/мин. | ±(0,5+N (3)-0,002) |
| Примечание (1) - диапазоны зависят от типа подключаемого измерительного преобразователя и настроек измерительного канала; (2) - погрешность приведена к верхнему пределу диапазона измерений; (3) - N - измеренное значение частоты вращения, об/мин. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон частот входного сигнала, Гц | от 0,002 до 40000 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 18 до 31,2 |
| Потребляемая мощность, ВА, не более | 126 |
| Габаритные размеры (длина х высота х ширина), мм, не более: - для модели CSI 6500 (1) - для модели CSI 6500MS (1) - для модели CSI 2600 (2) | 485 х 267 х 240 210 х 267 х 240 210 х 525 х 410 |
| Масса, кг, не более: - для модели CSI 6500 (1) - для модели CSI 6500MS (1) - для модели CSI 2600 (2) | 35 13 13,5 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -29 до +69 |
| Средний срок службы, лет | 29 |
| Примечание | |
| (1) - ИВК торговой марки AMS 6599 | |
| (2) - ИВК торговой марки AMS 2699 |
наносится на корпус ИВК методом наклейки и на руководство по эксплуатации методом наклейки или печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительно-вычислительный мониторинга и диагностики динамического оборудования, торговой марки AMS 6599, AMS 2699, модели: - CSI 6599, CSI 6599MS (торговой марки AMS 6599), исполнение артикула/кода заказа: А6500 ab-cc (1) - CSI 2699 (торговой марки AMS 2699) исполнение артикула/кода заказа: А2600 a-c (1) | по заказу | 1 шт. |
| Руководство по эксплуатации: - «Комплекс измерительно-вычислительный мониторинга и диагностики динамического оборудования, торговой марки AMS 6500» (2) - «Комплекс измерительно-вычислительный мониторинга и диагностики динамического оборудования, торговой марки AMS 2600» (3) | MHM-97125-PBF-RU MHM-97453-PBF-RU | 1 экз. |
| Методика поверки | МП 294/3-14-2929 | 1 экз. |
| Паспорт | PS-AMS 6599 (2) PS-AMS 2699 (3) | 1 экз. |
| Примечание (1) - где переменные переменные: «а» - буквенное значение из латинского алфавита: «М» - мониторинг (без сохранения результатов измерения) или «Т» - с опцией сохранения результатов измерения на жесткий диск; «Ь» - буквенное значение из латинского алфавита: «R» - стандартная системная корзина или «S» - системная корзина малого габаритного размера; «сс» и «с» - кол-во входных динамических сигналов (цифровое значение: - для переменной «сс»: от «12» до «48»; - для переменной «с»: «7» - 12 каналов или «8» - 24 канала; (2) - при заказе ИВК модели CSI 6599 и CSI 6599MS, торговой марки AMS 6599; (3) - при заказе ИВК модели CSI 2699, торговой марки AMS 2699. | ||
ГОСТ Р 52545.1-2996 (ИСО 15242-1:2994) «Методы измерения вибрации. Часть 1. Основные положения»
Приказ Росстандарта от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация Computational Systems, Incorporated, США
