| Номер в госреестре | 81690-21 |
| Наименование СИ | Установки для измерения объемной активности радиоактивных аэрозолей |
| Обозначение типа СИ | "УДАС-01А" |
| Изготовитель | Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, Зеленоград |
| Год регистрации | 2021 |
| Срок свидетельства | 30.04.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для измерения объемной активности радиоактивных аэрозолей «УДАС-01А» предназначены для измерений объемной активности альфа- и бета-излучающих радионуклидов в воздухе.
Принцип действия установки для измерения объемной активности радиоактивных аэрозолей «УДАС-01А» (далее - установка) основан на отборе аэрозолей на фильтрующую ленту и измерении активности альфа- и бета-излучающих радионуклидов с учетом прокачанного объема воздуха. Измерение активности проводится радиометрическим методом с помощью полупроводниковых детекторов. Первый из детекторов, расположенный в пробоотборном тракте, предназначен для оперативных измерений непосредственно во время прокачки воздуха. Второй, расположенный вне пробоотборного тракта далее по ходу ленты, предназначен для измерений предварительно отобранных на участок ленты аэрозолей. Компенсация фона осуществляется дополнительным полупроводниковым детектором, расположенным под фильтром напротив первого детектора. Объем прокачанного воздуха определяется с помощью расходомера, входящего в состав установки. Объемная активность измеряется раздельно для альфа- и бета-излучающих аэрозолей с помощью встроенного программного обеспечения.
В корпусе установки размещены: полупроводниковые детекторы (два измерительных и компенсационный), расходомер, управляющая и измерительная электроника, держатель фильтров (фильтровальной ленты), блок питания.
На лицевой стороне корпуса установки расположены дисплей, клавиатура и светодиоды (световая индикация). На боковых стенках корпуса расположены патрубки подачи и отвода воздуха, силовые и сигнальные электрические разъемы, предохранитель, винт заземления.
Установка может размещаться стационарно или служить в качестве передвижного средства измерений.
Нанесение знака поверки на установку не предусмотрено. Заводской номер наносится типографским способом на табличку, расположенную на боковой панели установки. Формат
нанесения заводского номера: «Зав. № XY 20_г», где X - число от 0 до бесконечности, Y -
число от 0 до 9, год выпуска указывается в полном формате.

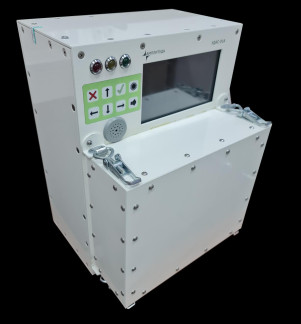

Общий вид установки и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Установка имеет встроенное программное обеспечение (ПО), которое обеспечивает получение и отображение результата измерения объемной активности альфа- и бета-излучающих аэрозолей с возможностью записи в журнал измерений. Влияние ПО учтено в значениях метрологических характеристик установки.
ПО имеет вспомогательные функции такие, как самотестирование, просмотр спектра, индикация контролируемых и вспомогательных параметров, настройка пороговых уровней срабатывания сигнализации, передача результатов измерений в систему радиационного контроля и т.д.
Защита от несанкционированного изменения ПО обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием установки.
Конструкция установки исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УДАС-01А |
| Номер версии (идентификационный номер) ПО | v.l.X.Y* |
| Цифровой код идентификатора ПО | - |
| *1 - метрологически значимая часть, X.Y - метрологически незначимая часть | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон энергий регистрируемого альфа-излучения, кэВ | от 2500 до 10000 |
| Диапазон энергий регистрируемого бета-излучения, кэВ | от 50 до 4000 |
| Диапазон измерений объемной активности, Бк/м3: - альфа-излучающих радионуклидов - бета-излучающих радионуклидов | от 1,0-10-2 до 3,6-106 от 1,0-10-2 до 1,0-107 |
| Пределы относительной погрешности измерений объемной активности альфа-излучающих радионуклидов, %, в диапазоне: - от 1,0 10-2 до 1,0 Бк/м3 включ. - св. 1,0 до 3,6-106 Бк/м3 | ±50 ±20 |
| Пределы относительной погрешности измерений объемной активности бета-излучающих радионуклидов, %, в диапазоне: - от 1,0 10-2 до 10 Бк/м3 включ. - св. 10 до 1,0-107 Бк/м3 | ±50 ±20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима при постоянных внешних условиях, мин, не более | 10 |
| Время непрерывной работы установки, ч, не менее | 24 |
| Нестабильность показаний установки за 24 ч непрерывной работы, %, не более | 5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+33 50±3 |
| Потребляемая мощность, ВА, не более | 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 260x300x385 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа | от -10 до +55 98 от 86 до 106,7 |
| Средняя наработка на отказ, ч, не менее Срок службы, лет, не менее | 30000 15 |
наносится на титульные листы эксплуатационной документации методом компьютерной графики и типографским способом на табличку, расположенную на боковой панели установки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для измерения объемной активности радиоактивных аэрозолей | «УДАС-01А» | 1 шт. |
| Насосный блок | - | * |
| Контрольный источник | - | 1 шт. |
| Столик для источников (с адаптером) | - | 1 шт. |
| Тележка | - | * |
| Элементы крепления к тележке | - | * |
| Элементы крепления к стене | - | * |
| Комплект запасных частей (ЗИП) | - | * |
| Комплект кабелей | - | 1 компл. |
| Руководство по эксплуатации | АЖНС.412123.007РЭ | 1 экз. |
| Паспорт | АЖНС.412123.007ПС | 1 экз. |
| Паспорт на контрольный источник | - | * |
| Методика поверки | РТ -МП-7571-03-2021 | * |
| * Поставляется в соответствии с условиями поставки. | ||
приведены в разделе 2 «Использование по назначению» документа АЖНС.412123.007РЭ Установки для измерения объемной активности радиоактивных аэрозолей «УДАС-01А». Руководство по эксплуатации.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
Приказ Росстандарта от 29.12.2018 № 2826 Об утверждении государственной поверочной схемы для средств измерений объемной активности радиоактивных аэрозолей
Приказ Росстандарта от 29.12.2018 № 2841 Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа
АЖНС.412123.007ТУ Установки для измерения объемной активности радиоактивных аэрозолей «УДАС-01А». Технические условия
