| Номер в госреестре | 81692-21 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | "Lorentz" |
| Изготовитель | Общество с ограниченной ответственностью "Левин Фотоникс" (ООО "Левин Фотоникс"). Адрес: 141190, Московская обл., г. Фрязино |
| Год регистрации | 2021 |
| Срок свидетельства | 29.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые «Lorentz» (далее по тексту - контроллеры) предназначены для измерений аналоговых сигналов напряжения и силы постоянного тока стандартизованных диапазонов, измерений сигналов от термопар и термопреобразователей сопротивления, а также формирования сигналов управления исполнительными механизмами.
Принцип действия контроллеров при измерении/преобразовании основан на использовании аналого-цифрового и цифро-аналогово преобразования. Аналоговые, милливольтовые, импульсночастотные и сигналы термопар и термопреобразователей сопротивления от первичных преобразователей поступают на входы модулей ввода, где они преобразуются в цифровые сигналы и передаются на контроллеры для выработки управляющих воздействий. Обработанные управляющие цифровые сигналы контроллера поступают на входы модулей вывода для передачи на управляющие устройства, а также на рабочие станции операторов, в которых отображаются и регистрируются значения измеряемых параметров технологических процессов и управляющих сигналов.
Контроллеры являются проектно-компонуемыми изделиями, на их основе могут быть построены многоуровневые информационные измерительные и распределенные системы различной размерности с открытой архитектурой, которые проектируются для конкретных объектов.

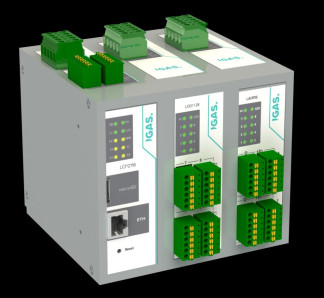

Контроллеры представляют собой модули ввода-вывода в пластиковых корпусах, которые крепятся на профильную DIN рейку, привинчиваемую к задней стенке монтажного шкафа. Электрическое соединение модулей ввода-вывода осуществляется через разъемы базового модуля, объединенные в общую шину.
Для связи с компонентами, периферийными устройствами, первичными преобразователями контроллеры имеют встроенную поддержку следующих сетевых протоколов и технологий: Profinet, Ethernet, HART, Wireless HART, Modbus, Wi-Fi, Bluetooth или RS 232, RS 485, RS 422.
Идентификационное обозначение и наименование модулей ввода/вывода контроллеров в различных исполнениях указаны в таблице 1.
Таблица 1 - Идентификационное обозначение и описание модулей для различных исполнений
| п/п | Тип модуля | Описание модуля |
| 1 | 2 | 3 |
| 1 | LAI1118 | Модуль (12 бит) на 8 каналов аналогово ввода силы постоянного тока от 0 до 20 мА, напряжения постоянного тока от 0 до 10 В и ввода дискретных сигналов |
| 2 | LAI1168 | Модуль (16 бит) на 8 каналов аналогово ввода силы постоянного тока от 0 до 20 мА, напряжения постоянного тока от 0 до 10 В и ввода дискретных сигналов |
| 3 | LAI1268 | Модуль (16 бит) на 8 каналов аналогово ввода силы постоянного тока от 0 до 20 мА, напряжения постоянного тока от 0 до 10 В и ввода дискретных сигналов |
| 1 | 2 | 3 |
| 4 | LAO1118 | Модуль (12 бит) на 8 каналов аналогово вывода силы постоянного тока от 0 до 20 мА и напряжения постоянного тока от 0 до 10 В |
| 5 | LAO1168 | Модуль (16 бит) на 8 каналов аналогово вывода силы постоянного тока от 0 до 20 мА и напряжения постоянного тока от 0 до 10 В |
| 6 | LAO1268 | Модуль аналогово (12 бит) на 8 каналов вывода силы постоянного тока от 0 до 20 мА и напряжения постоянного тока от 0 до 10 В |
| 7 | LCM1118 | Модуль счета импульсов частотой до 20 кГц |
| 8 | LCM1168 | Модуль счета импульсов частотой до 1200 мГц |
| 9 | LAT1118 | Универсальный модуль (12 бит) на 4 канала аналогово ввода для термопар по ГОСТ Р 8.585-2001,термопреобразователей сопротивления по ГОСТ 6651-2009, сопротивления постоянному току. |
| 10 | LAT1168 | Универсальный модуль (16 бит) на 4 канала аналогово ввода для термопар по ГОСТ Р 8.585-2001,термопреобразователей сопротивления по ГОСТ 6651-2009, сопротивления постоянному току. |
| 11 | LCT1114 | Модуль аналогово ввода силы и напряжения переменного тока и промышленной частоты от трансформаторов тока и напряжения |
| 12 | LCT1164 | Модуль аналогово ввода силы и напряжения переменного тока и промышленной частоты от трансформаторов тока и напряжения |
| 13 | LDO1118 | Модуль релейного вывода |
| 14 | LDO2118 | Модуль транзисторного вывода |
| 15 | LDO3168 | Модуль с выводов в виде твердотельного реле |
| 16 | LDI1118 | Модуль дискретного ввода с питанием напряжения постоянного тока от 5 до 30 В |
| 17 | LDI1218 | Модуль дискретного ввода напряжения переменного тока промышленной частоты 220 В |
| 18 | LСP2116 | Модуль процессорный для обработки цифровых сигналов |
| 19 | LСP2126 | Модуль процессорный для обработки цифровых сигналов |
| 20 | LСP4116 | Модуль процессорный для обработки цифровых сигналов |
| 21 | LFL1112 | Модуль процессорный для обработки цифровых сигналов |
| 22 | LPC1164 | Модуль процессорный для обработки цифровых сигналов |
| 23 | LHI1112 | Модуль интерфейсный с поддержкой протокола HART |
| 1 | 2 | 3 |
| 24 | LLI1111 | Модуль интерфейсный с поддержкой интерфейса LORA |
| 25 | LWI1111 | Модуль интерфейсный с Wi-Fi модулем |
| 26 | LBI1111 | Модуль интерфейсный с Bluetooth модулем |
| 27 | LWH1111 | Модуль интерфейсный с поддержкой протокола Wireless HART |
| 28 | LCI1112 | Модуль интерфейсный с поддержкой CAN-интерфейса |
Контроллеры имеют встроенное и внешнее программное обеспечение (далее по тексту -ПО). Встроенное ПО устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Нормирование метрологических характеристик контроллеров проведено с учетом влияния ПО. Идентификационные данные внутреннего ПО указаны в таблице 2.
Внешнее программное обеспечение IGAS Automation Studio, идентификационные данные которого описаны в таблице 3, содержит инструментальные средства для работы с контроллерами. Оно позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессо-ров (выбор количества используемых измерительных каналов, диапазонов из-мерений или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурирование каналов связи;
- программирование логических задач на языках ANSI C, C++;
- настройку интерфейса оператора;
- настройку функций архивации данных и событий;
- тестирование сконфигурированного комплекса;
- установку паролей для защиты от несанкционированного доступа,
- другие функции, задаваемые пользователем.
Программное обеспечение IGAS Automation Studio не даёт доступа к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Внутренняя прошивка микропроцессора |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IGAS Automation Studio |
| Номер версии (идентификационный номер) ПО | Не ниже 1.1.0 |
| Цифровой идентификатор ПО | - |
Таблица 4 - Метрологические характеристики контроллеров при измерении силы и напряжения постоянного тока
| Тип модуля | Диапазоны входных сигналов | Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений, % |
| LAI1118 | от 0 до +10 В; | |
| от 0 до 20 мА | ||
| LAI1168 | от 0 до +10 В; от 0 до 20 мА | ±0,2 |
| LAI1268 | от 0 до +10 В; от 0 до 20 мА |
Таблица 5 - Метрологические характеристики контроллеров при измерении количества импульсов___
| Тип модуля | Диапазоны входных сигналов | Пределы допускаемой абсолютной погрешности измерений количества импульсов , имп. |
| LCM1118 | от 1 до 20 кГц | ±1 |
| LCM1168 | от 1 до 1200 МГц | ±1 |
Таблица 6 - Метрологические характеристики контроллеров при измерении сигналов от термопреобразователей сопротивления (далее по тексту - ТС) по ГОСТ 6651-2009_
| Тип модуля | Тип ТС | Диапазоны контролируемого параметра (температуры), °С | Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений сигналов от ТС по ГОСТ 6651-2009, % |
| LAT1118 | Pt100 а = 0,00385 °С-1 Pt1000 а =0,00375 °С-1 | от -200 до +850 | ±0,2 |
| LAT1168 | Pt100 а = 0,00385 °С-1 Pt1000 а =0,00375 °С-1 | от -200 до +850 | ±0,2 |
Таблица 7 - Метрологические характеристики контроллеров при измерении сигналов от термопар по ГОСТ Р 8.585-2001_
| Тип модуля | Тип термопары | Диапазоны контролируемого параметра (температуры), °С | Пределы допускаемой приведенной (к диапазону измерений) погрешности при измерений сигналов от термопар по ГОСТ Р 8.585-2001, % |
| LAT1118 | К | от -270 до +1372 | ±0,2 |
| J | от -210 до +1200 | ±0,2 | |
| S | от -5 до +1768 | ±0,2 | |
| N | от -270 до +1300 | ±0,2 | |
| LAT1168 | К | от -270 до +1372 | ±0,2 |
| J | от -210 до +1200 | ±0,2 | |
| S | от -5 до +1768 | ±0,2 | |
| N | от -270 до +1300 | ±0,2 |
Таблица 8 - Метрологические характеристики контроллеров при измерении силы переменного тока промышленной частоты___
| Тип модуля | Диапазоны входных сигналов | Пределы допускаемой относительной погрешности измерений силы переменного тока промышленной частоты , % |
| LCT1114 | от 0,01 до 6,00 А | ±0,2 |
| LCT1164 | от 0,01 до 6,00 А | ±0,2 |
| Наименование характеристики | Значение |
| Параметры электрического питания для модулей типа LXXxxxx1): - напряжение постоянного тока, В | 24,0±3,6 |
| Параметры электрического питания для модулей типа LFL1112 и LPC1164 - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50 |
| Потребляемая мощность, Вт, не более | 500 |
| Рабочие условия измерений: - температура окружающей среды, °С: | от -40 до +40 |
| - относительная влажность, % | от 30 до 98 |
| - атмосферное давление, кПа | от 90,6 до 106,7 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - для модулей типа LXXxxxx1) | 118 х138 х45 |
| - для модулей типа LFL1112 | 130х180х77 |
| - для модулей типа LPC1164 | 170x470x270 |
| Масса, кг, не более: - для модулей типа LXXxxxx1) | 0, 5 |
| - для модулей типа LFL1112 | 1 |
| - для модулей типа LPC1164 | 5 |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Средний срок службы, лет, не менее | 10 |
| 1) - все модули за исключением модулей типа LFL1112 и LPC1164 | |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель контроллеров методом офсетной печати или наклейки.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер программируемый «Lorentz» | -1) | спецификация определяется заказом |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) - обозначение зависит от применяемых типов модулей. Контроллеры могут поставляться в комплекте с дополнительным оборудованием | ||
приведены в эксплуатационном документе.
ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
ТУ 4252-001-465265-20 Контроллеры программируемые «Lorentz». Технические условия
