| Номер в госреестре | 81695-21 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Geofix e91 |
| Изготовитель | "Shanghai Huace Navigation Technology Ltd.", Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 29.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая Geofix e91 (далее - аппаратура) предназначена для измерений длин базисов.
Аппаратура геодезическая спутниковая - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
Управление аппаратурой осуществляется с помощью функциональных кнопок, расположенных на нижней панели корпуса, с помощью контроллера при подключении к приёмнику по Bluetooth или через веб-интерфейс, доступный при подключении к приёмнику по сети Wi-Fi. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры или контроллера. Аппаратура оснащена встроенной аккумуляторной батареей.
На лицевой панели располагаются две функциональные кнопки и два светодиодных индикатора, отображающих состояния приема спутникового сигнала, передачи поправок.
В нижней части корпуса располагаются разъем TNC внешней УВЧ антенны, порт LEMO (7 контактов) - RS-232 и втулка с резьбой %-11 для закрепления аппаратуры, под защитной крышкой, находится слот для SIM-карты.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L2, L2C, L5; GLONASS: L1, L2; Galileo: E1, E5A, E5B; Beidou: B1, B2, B3; QZSS: L1, L2, L5; SBAS: L1.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Кинематика» и «Кинематика в реальном времени (RTK), «Дифференциальный кодовый (DGPS)».

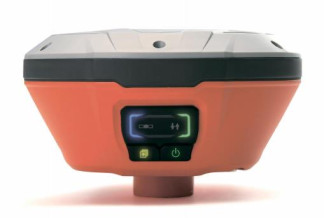

Общий вид аппаратуры представлен на рисунках 1-2.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией корпуса.
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение «update_e91_v1.0.38_b20181023.bin» (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «LandStar 7». Для постобработки на ПК записанных данных используется ПО «CHC Geomatics Office 2».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные(признаки) | Значение | ||
| Наименование программного обеспечения | update e91 v1.0.38 b 20181023.bin | LandStar 7 | CHC Geomatics Office 2 |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.7 | не ниже 7.2.2.20180126 | не ниже 2.1.0.699 |
| Цифровой идентификатор ПО | E50790E0 | FB4DFF7C | E1FF0B54 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика», мм: - в плане - по высоте | ±2(3,0+0,5-10-6-D) ±2^5,0+0,5-10'6-d) |
| - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | ±2(8,0+1,0-10-6-D) ±2(8,0+15,0-10-6-D) |
| - «Дифференциальный кодовый (DGPS)», мм: - в плане - по высоте | ±2 (250,0+1,0-10-6-D) ±2 (500,0+1,0-10-6-D), где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах, мм: - «Статика», мм: - в плане - по высоте | 3,0+0,5-10-6-D 5,0+0,5-10-6-D |
| - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | 8,0+1,0-10-6-D 8,0+15,0-10-6-D |
| - «Дифференциальный кодовый (DGPS)», мм: - в плане - по высоте | 250,0+1,0-10-6-D 500,0+1,0-10'6-D, где D - измеряемое расстояние в мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Тип антенны | Встроенная |
| Количество каналов | 624 |
| Режимы измерений | «Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGPS)» |
| Диапазон рабочих температур, °С | от -40 до +75 |
| Габаритные размеры, (ДхШхВ), мм, не более | 140x130x106 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 1,29 |
| Напряжение источника питания постоянного тока, В : - внешнего - внутреннего | от 9,0 до 36,0 7,4 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество. |
| Аппаратура геодезическая спутниковая Geofix e91 | - | 1 шт. |
| Антенна радио | - | 1 шт. |
| Встроенная аккумуляторная батарея | - | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Методика поверки | МП АПМ 63-20 | 1 экз. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделах 2, 3, «Аппаратура геодезическая спутниковая Geofix e91. Руководство по эксплуатации»
Техническая документация «Shanghai Huace Navigation Technology Ltd.», Китай.
