| Номер в госреестре | 81706-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | SUD 126/H79 |
| Изготовитель | "Trench Germany GmbH", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения SUD 126/H79 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом.
Трансформаторы напряжения имеют первичную и вторичные обмотки. Сердечники, набранные из листов электротехнической стали в виде замкнутых квадратов, имеют низкие потери. Бак трансформаторов напряжения изготовлен из алюминия. Давление элегаза контролируется специальным манометром. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, расположенной на боковой поверхности трансформаторов напряжения. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения SUD 126/H79 зав. № 11/093 704, 11/093 705.

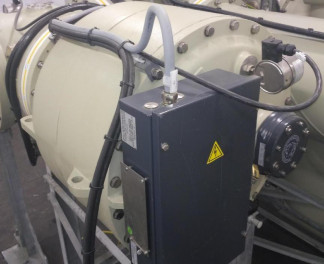

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 11/093 704, 11/093 705 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 110/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 250 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | SUD 126/H79 | 1 шт. |
| Паспорт | SUD 126/H79 | 1 экз. |
В разделе «Общие сведения» паспорта трансформатора напряжения
требования
Техническая документация изготовителя
