| Номер в госреестре | 81712-21 |
| Наименование СИ | Микрометры |
| Обозначение типа СИ | Werka |
| Изготовитель | WERKA CO., LTD, КНР |
| Год регистрации | 2021 |
| Срок свидетельства | 29.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры Werka предназначены для измерений наружных линейных размеров деталей, а также общей нормали зубчатых колес.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки или фрикционного механизма.
Микрометры выпускаются следующих видов:
- МК - с отсчетом по шкалам стебля и барабана, для измерений наружных размеров;
- МКЦ - с цифровым отсчетным устройством, для измерений наружных размеров;
- МЗ - зубомерные для измерений длины общей нормали зубчатых колес.
Микрометры модели МКЦ имеют цифровое отсчетное устройство, которое
представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра, кнопка выбора единиц измерений дюймы или миллиметры (in/mm), кнопка установки предварительного значения (TOL).
Для установки в исходное положение микрометры с нижним пределом диапазона измерений 25 мм и более имеют установочную меру с теплоизолирующими накладками. Для микрометров МЗ в качестве установочной меры используется концевая мера длины, которая входит в комплект поставки микрометра.
werka
Логотип
наносится на паспорт микрометров
типографским методом, на скобу или микрометрический винт и футляр микрометров краской или методом лазерной маркировки.

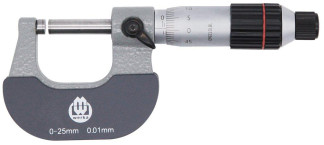

Общий вид микрометров указан на рисунках 1 -3.
Пломбирование от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверки.
отсутствует.
Таблица 1 - Диапазон измерений, цена деления (шаг дискретности), пределы допускаемой абсолютной погрешности в любой точке диапазона измерений при нормируемом измерительном усилии и температуре, не превышающей значений, указанных в таблице 4
| Обозначение | Диапазон измерений, мм | Цена деления (шаг дискретности) мм | Пределы допускаемой абсолютной погрешности, мкм |
| МК | от 0 до 25 | 0,01 | ±4,0 |
| от 25 до 50 | 0,01 | ±4,0 | |
| от 50 до 75 | 0,01 | ±5,0 | |
| от 75 до 100 | 0,01 | ±5,0 | |
| от 100 до 125 | 0,01 | ±6,0 | |
| от 125 до 150 | 0,01 | ±6,0 | |
| от 0 до 25 | 0,001 | ±4,0 | |
| от 25 до 50 | 0,001 | ±4,0 | |
| от 50 до 75 | 0,001 | ±5,0 | |
| от 75 до 100 | 0,001 | ±5,0 | |
| МКЦ | от 0 до 25 | 0,001 | ±3,0 |
| от 25 до 50 | 0,001 | ±3,0 | |
| от 50 до 75 | 0,001 | ±4,0 | |
| от 75 до 100 | 0,001 | ±4,0 | |
| от 100 до 125 | 0,001 | ±5,0 | |
| от 125 до 150 | 0,001 | ±5,0 | |
| МЗ | от 0 до 25 | 0,01 | ±4,0 |
| от 25 до 50 | 0,01 | ±4,0 | |
| от 50 до 75 | 0,01 | ±5,0 | |
| от 75 до 100 | 0,01 | ±5,0 |
Таблица 2 - Номинальные размеры установочных мер, входящих в комплект микрометра и отклонение от параллельности плоских измерительных поверхностей микрометров_
| Диапазон измерений, мм | Номинальные размеры установочных мер, мм | Отклонение от параллельности плоских измерительных поверхностей микрометров, мкм, не более |
| от 0 до 25 | - | 2,0 |
| от 25 до 50 | 25 | 2,0 |
| от 50 до 75 | 50 | 3,0 |
| от 75 до 100 | 75 | 3,0 |
| от 100 до 125 | 100 | 4,0 |
| от 125 до 150 | 125 | 4,0 |
Таблица 3 - Номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер:_
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера, мкм | Суммарный допуск параллельности (плоскопараллельности) измерительных поверхностей установочных мер, мкм, не более |
| 25; 50 | ±2,0 | 0,50 |
| 75; 100 | ±3,0 | 0,75 |
| 125 | ±4,0 | 0,85 |
| Наименование характеристики | Значение |
| Отклонение от плоскостности плоских измерительных поверхностей микрометров МК, МКЦ и установочных мер, мкм, не более | 0,6 |
| Отклонение от плоскостности плоских измерительных поверхностей микрометров МЗ, мкм, не более | 0,9 |
| Измерительное усилие, Н | от 3 до 8 |
| Колебание измерительного усилия микрометров, Н, не более | 2 |
| Условия эксплуатации: -температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +16 до +24 80 |
| Средний срок службы, лет | 3 |
Таблица 5 - Габаритные размеры микрометров и масса
| Обозначение | Диапазон измерений, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| МК | от 0 до 25 | 129,5 | 56,1 | 19,9 | 0,4 |
| от 25 до 50 | 161,1 | 73,3 | 19,9 | 0,4 | |
| от 50 до 75 | 187,5 | 88,4 | 20,0 | 0,5 | |
| от 75 до 100 | 215,5 | 106,8 | 20,0 | 0,7 | |
| от 100 до 125 | 241,9 | 123,5 | 20,0 | 0,8 | |
| от 125 до 150 | 266,3 | 141,1 | 21,0 | 0,9 | |
| МКЦ | от 0 до 25 | 154,5 | 64,6 | 34,2 | 0,2 |
| от 25 до 50 | 184,4 | 82,4 | 34,2 | 0,3 | |
| от 50 до 75 | 211,1 | 98,0 | 34,2 | 0,4 | |
| от 75 до 100 | 238,2 | 116,2 | 34,2 | 0,6 | |
| от 100 до 125 | 264,5 | 130,2 | 34,2 | 0,8 | |
| от 125 до 150 | 298,3 | 148,8 | 34,2 | 0,9 | |
| МЗ | от 0 до 25 | 133,8 | 56,7 | 20,0 | 0,4 |
| от 25 до 50 | 161,0 | 74,0 | 20,0 | 0,5 | |
| от 50 до 75 | 188,5 | 88,2 | 20,0 | 0,7 | |
| от 75 до 100 | 214,1 | 106,5 | 20,0 | 1,1 | |
наносится на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Микрометр | - | 1 шт. |
| Установочная мера | - | 1 шт. |
| Элемент питания (для микрометров МКЦ) | - | 1 шт. |
| Ключ | - | 1 шт. |
| Футляр | 1 шт. | |
| Паспорт | МК.01.001.ПС | 1 экз. |
| Методика поверки | МП 203-68-2020 | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации и хранению» паспорта микрометров
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018.
Техническая документация изготовителя.
